模具安装调整作业指导书

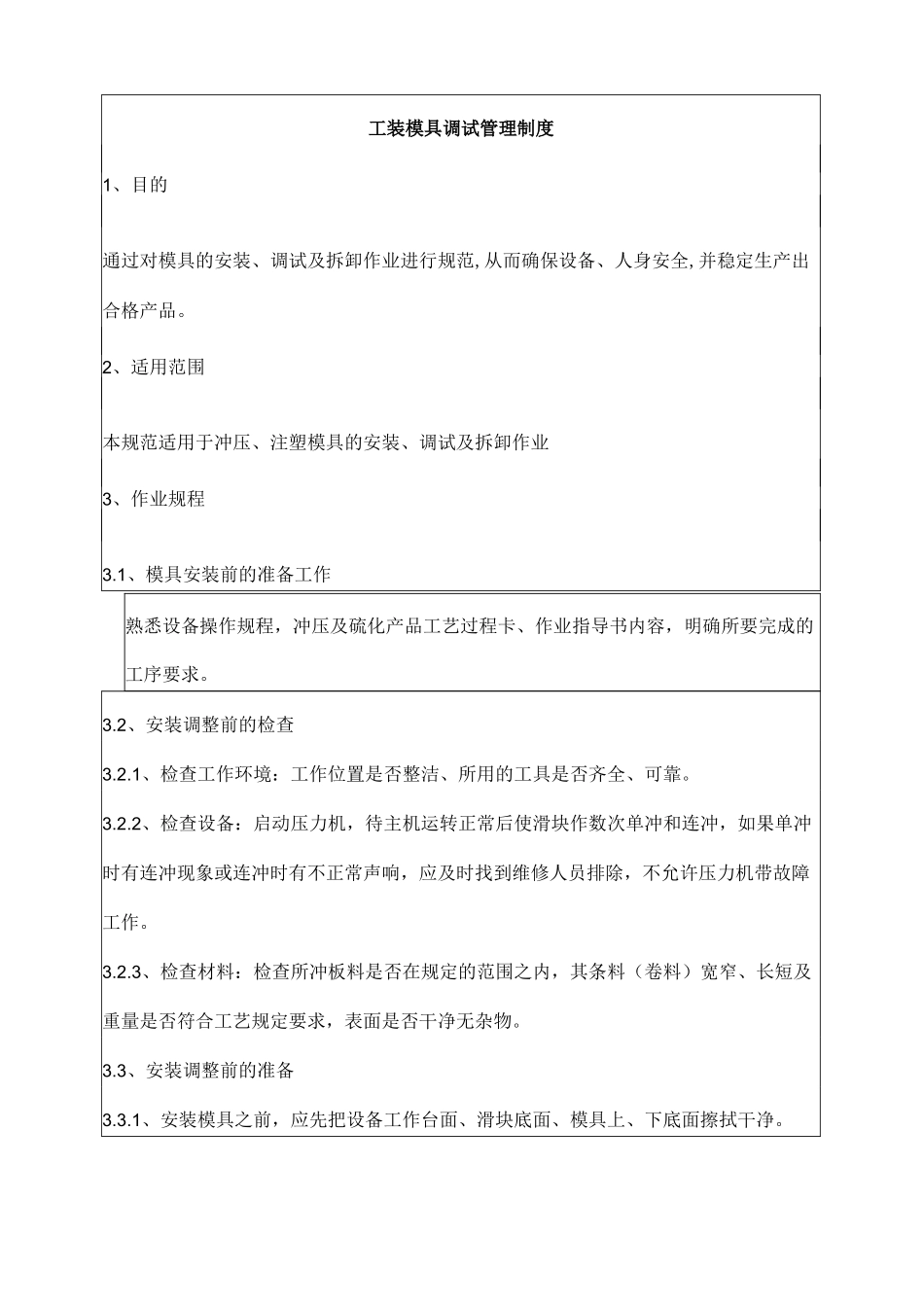

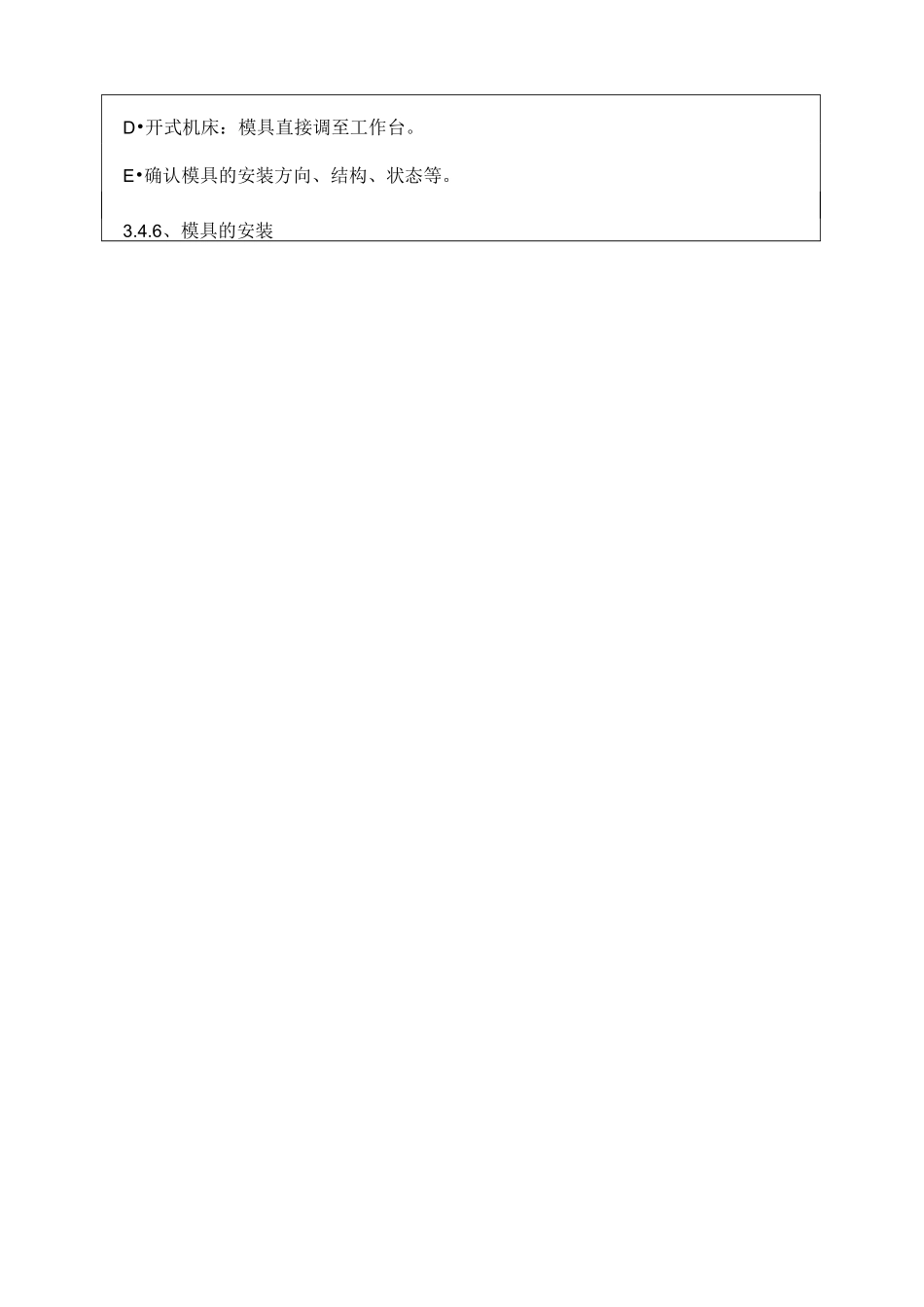

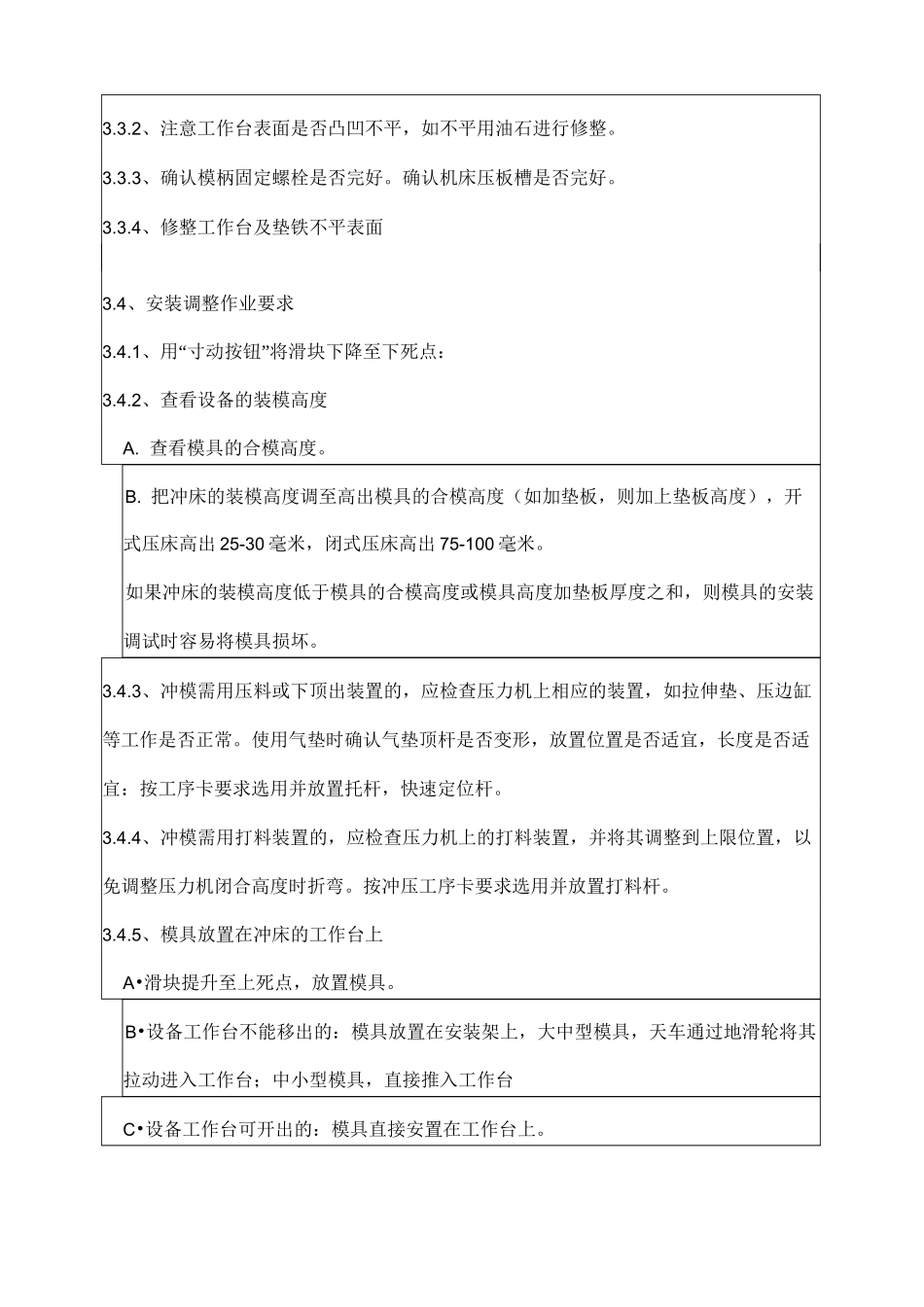

工装模具调试管理制度1、目的通过对模具的安装、调试及拆卸作业进行规范,从而确保设备、人身安全,并稳定生产出合格产品。2、适用范围本规范适用于冲压、注塑模具的安装、调试及拆卸作业3、作业规程3.1、模具安装前的准备工作熟悉设备操作规程，冲压及硫化产品工艺过程卡、作业指导书内容，明确所要完成的工序要求。3.2、安装调整前的检查3.2.1、检查工作环境：工作位置是否整洁、所用的工具是否齐全、可靠。3.2.2、检查设备：启动压力机，待主机运转正常后使滑块作数次单冲和连冲，如果单冲时有连冲现象或连冲时有不正常声响，应及时找到维修人员排除，不允许压力机带故障工作。3.2.3、检查材料：检查所冲板料是否在规定的范围之内，其条料（卷料）宽窄、长短及重量是否符合工艺规定要求，表面是否干净无杂物。3.3、安装调整前的准备3.3.1、安装模具之前，应先把设备工作台面、滑块底面、模具上、下底面擦拭干净。3.3.2、注意工作台表面是否凸凹不平，如不平用油石进行修整。3.3.3、确认模柄固定螺栓是否完好。确认机床压板槽是否完好。3.3.4、修整工作台及垫铁不平表面3.4、安装调整作业要求3.4.1、用“寸动按钮”将滑块下降至下死点：3.4.2、查看设备的装模高度A. 查看模具的合模高度。B. 把冲床的装模高度调至高出模具的合模高度（如加垫板，则加上垫板高度），开式压床高出 25-30 毫米，闭式压床高出 75-100 毫米。如果冲床的装模高度低于模具的合模高度或模具高度加垫板厚度之和，则模具的安装调试时容易将模具损坏。3.4.3、冲模需用压料或下顶出装置的，应检查压力机上相应的装置，如拉伸垫、压边缸等工作是否正常。使用气垫时确认气垫顶杆是否变形，放置位置是否适宜，长度是否适宜：按工序卡要求选用并放置托杆，快速定位杆。3.4.4、冲模需用打料装置的，应检查压力机上的打料装置，并将其调整到上限位置，以免调整压力机闭合高度时折弯。按冲压工序卡要求选用并放置打料杆。3.4.5、模具放置在冲床的工作台上A•滑块提升至上死点，放置模具。B•设备工作台不能移出的：模具放置在安装架上，大中型模具，天车通过地滑轮将其拉动进入工作台；中小型模具，直接推入工作台C•设备工作台可开出的：模具直接安置在工作台上。D•开式机床：模具直接调至工作台。E•确认模具的安装方向、结构、状态等。3.4.6、模具的安装A•模具安装在工台中心，并调整位置、方向。模具偏心安装或联合安装：应按工序卡位置要求摆放。B•确认压板槽位置。C•确...
