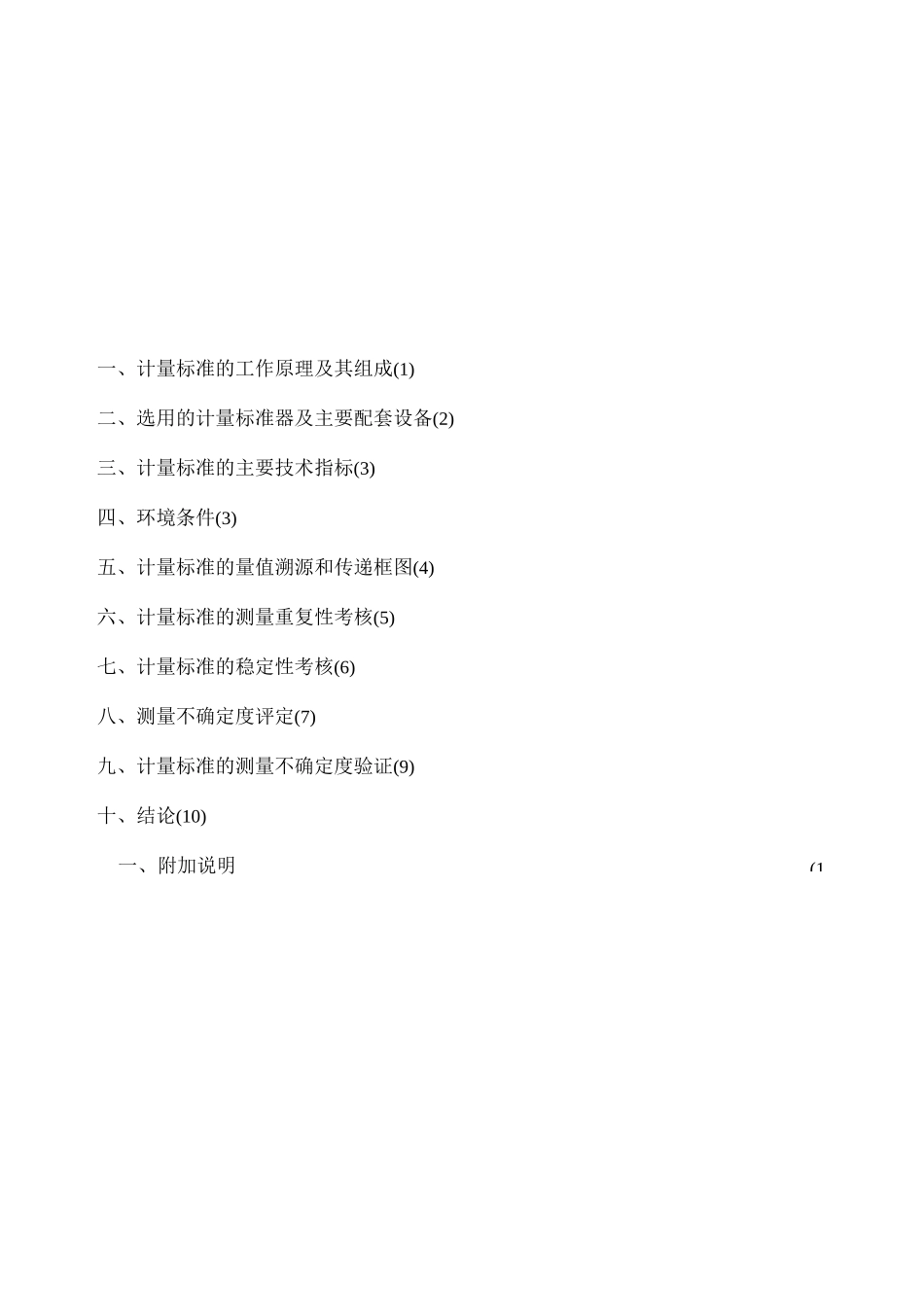

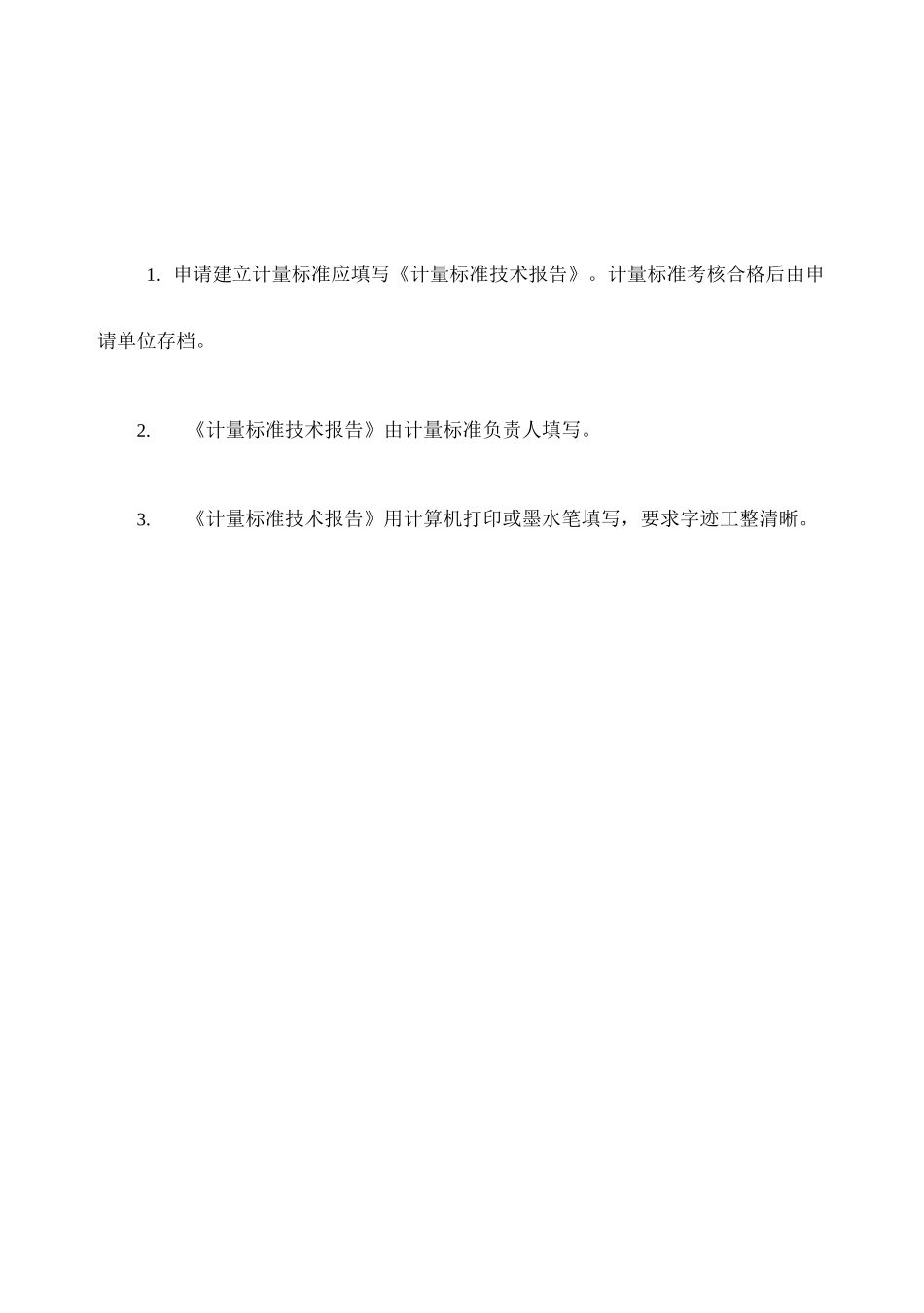

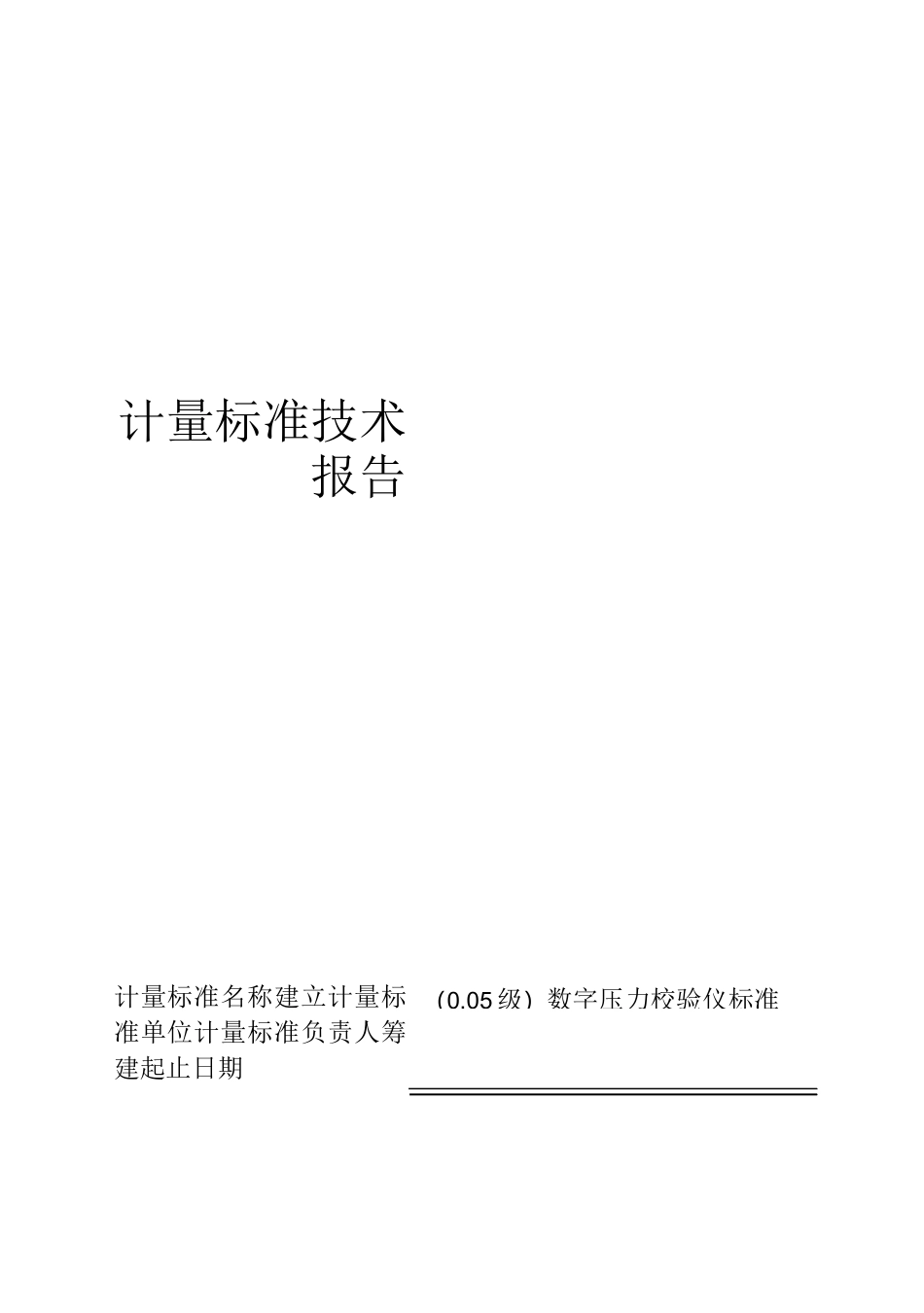

计量标准技术报告计量标准名称建立计量标准单位计量标准负责人筹建起止日期（0.05 级）数字压力校验仪标准1. 申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。2.《计量标准技术报告》由计量标准负责人填写。3.《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。(1一、计量标准的工作原理及其组成(1)二、选用的计量标准器及主要配套设备(2)三、计量标准的主要技术指标(3)四、环境条件(3)五、计量标准的量值溯源和传递框图(4)六、计量标准的测量重复性考核(5)七、计量标准的稳定性考核(6)八、测量不确定度评定(7)九、计量标准的测量不确定度验证(9)十、结论(10)一、附加说明-1-、计量标准的工作原理及其组成1.概述：lOMPa 数字压力校验系统是采用手动液压液提供压力，通过高精度数字压力模块与被校表的压力进行比较，压力模块的压力指示通过 B20 多功能校准仪来完成，若检定压力变送器，被校压力变送器的电流输出由 B20 多功能校准仪来显示。此套系统可用于实验室检定校验压力表、压力变送器、压力传感器、压力开关等。硬件组成及功能：⑴ 压力发生单元 YS-600,测量范围：1〜60MPa；⑵ 压力模块 SP1-50；⑶B20 多功能校准仪；系统结构图-2-选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定证书号压力校验仪B20（0〜10）MPa4〜20mA/回路电源压力：0.05 级电流：0.025 级意大利7480压力模块SP1-100（0~10）MPa0.05 级意大利8143主配套设备压力校准发生器YS-600（0~60）MPa-3-三、计量标准的主要技术指标1.测量范围：（0〜10）MPa2•稳定度：5 分钟内压力泄露小于 0.05F.S3.装置总精度：0.05 级4•外接压力模块精度等级：0.05%F.S5•电信号输出测量/单元电流测量范围：0〜20mA，精度为 0.025%F.S6.操作温度：（-18〜22）°C7.储存温度：（-20~60）C四、环境条件项目要求实际情况结论温度(20±2)C(20+2)C合格湿度W85%RHW85%RH合格外磁场影响无影响设备正常工作的外磁场无符合要求防震防震防震符合要求五、计量标准的量值溯源和传递框图-4-五、计量标准的量值溯源和传递框图-5-~0.0015MPa-6-六、计量标准的测量重复性考核选用一块稳定性高、重复性好的量程为（0〜6）Mpa、精度等级 0.25 级、分度值 0.02MPa的精密压力表（编号为 2006.12.151）作被检对象进行装置的重复性测试。按规程要求，用本标准装置在被检...
