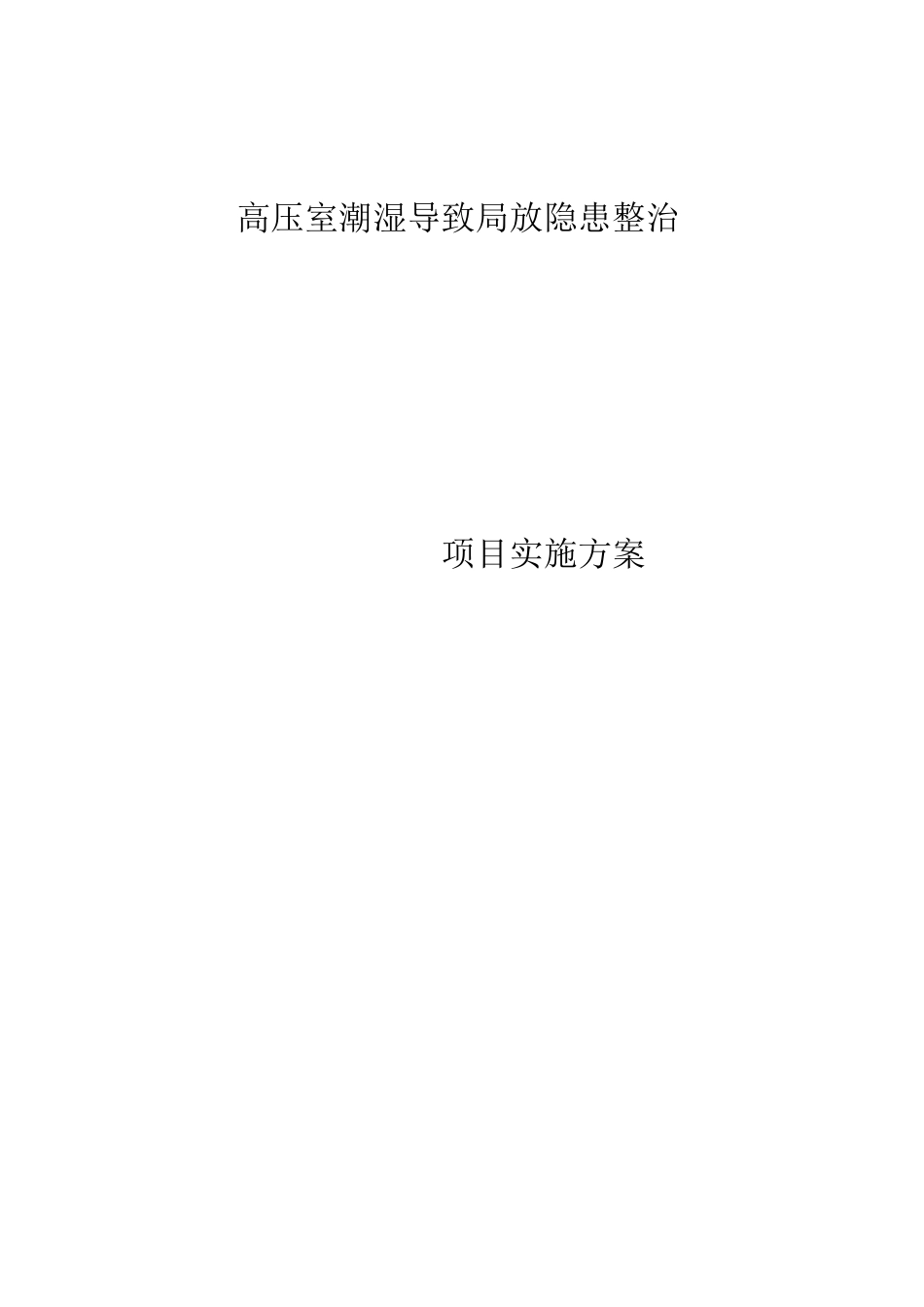

高压室防潮除湿隐患治理实施方案

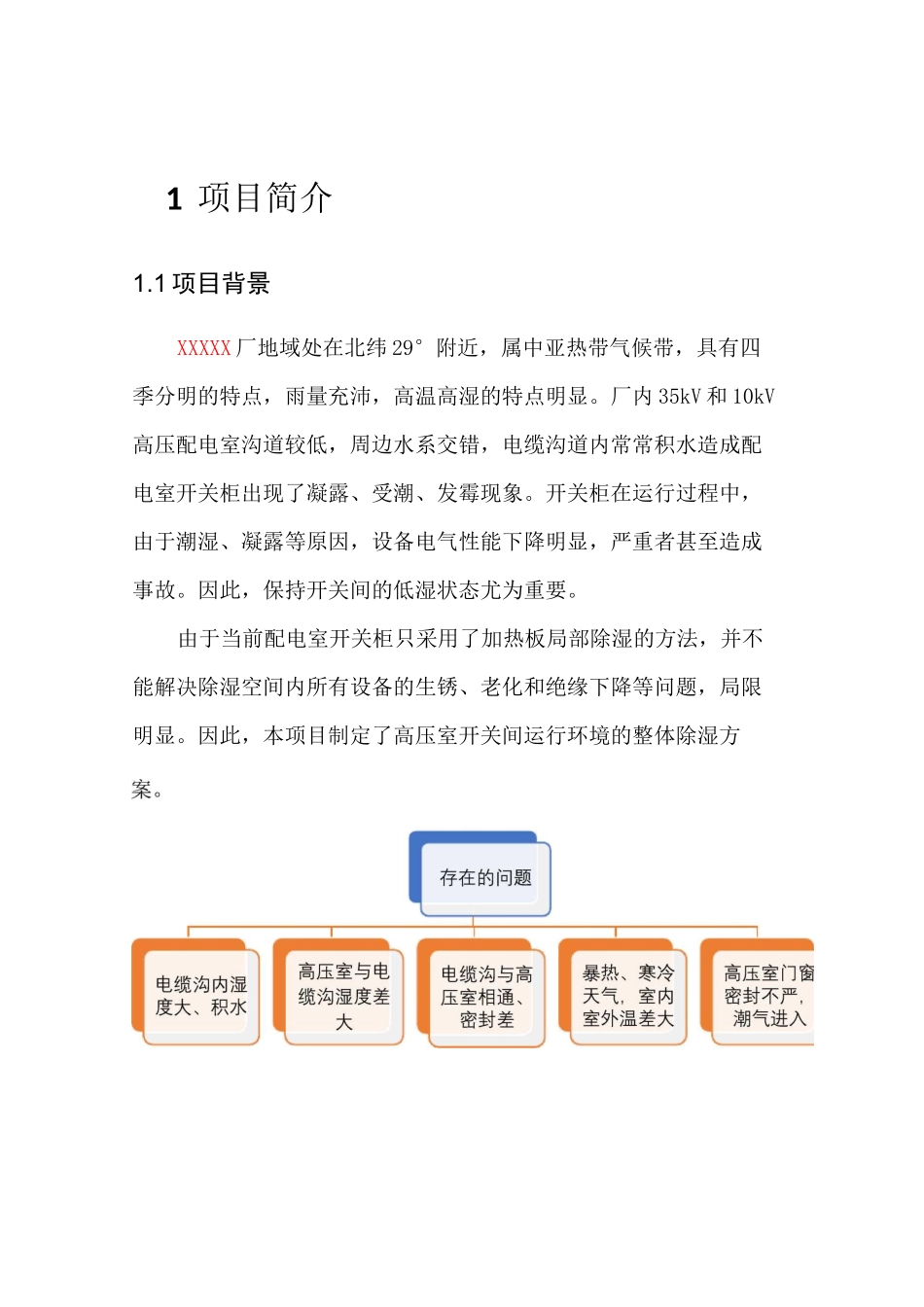

高压室潮湿导致局放隐患整治项目实施方案1项目简介 31.1 项目背景 31.2 现场勘查 42高压室环境潮湿整治措施 52.1 高压室内除湿整治 52.2 高压室电缆沟出入口封堵 62.3 高压室百叶窗改造 62.4 高压室风机增设逆止防尘防水阀 72.5 空调远程联动升级整治 72.6 电缆沟专用除湿装置整治 82.7 电缆沟更换镂空型盖板 82.8 电缆沟清理整治 92.9 电缆沟排水整治 92.10 开关柜密封整治 92.11 除湿、排风装置电源整治 103预期成效 103.1 实现高压开关温湿度有效控制 103.2 降低设备运维检修成本 101 项目简介1.1 项目背景XXXXX 厂地域处在北纬 29°附近，属中亚热带气候带，具有四季分明的特点，雨量充沛，高温高湿的特点明显。厂内 35kV 和 10kV高压配电室沟道较低，周边水系交错，电缆沟道内常常积水造成配电室开关柜出现了凝露、受潮、发霉现象。开关柜在运行过程中，由于潮湿、凝露等原因，设备电气性能下降明显，严重者甚至造成事故。因此，保持开关间的低湿状态尤为重要。由于当前配电室开关柜只采用了加热板局部除湿的方法，并不能解决除湿空间内所有设备的生锈、老化和绝缘下降等问题，局限明显。因此，本项目制定了高压室开关间运行环境的整体除湿方开关柜凝露电缆地沟积水*设备凝露原理：从狭义上讲，凝露为水蒸气在空气中达到饱和度的程度时，在温度较低或温差较大的界面上凝结的一种物理现象。*从凝露的原理，可见凝露形成条件为：A.环境空气的湿度达到一定程度。B.存在一定的温差。1.2 现场勘查XXXXX 厂变电站潮湿导致局放隐患整治，主要有 35kV 高压室、10kV 高压室。两个高压室均有通风百叶窗，其中 35kV 高压室与变压器室相通；电缆沟道内有积水，潮湿，有凝露，沟道相通无隔断；站内无温湿度记录。电缆沟道内潮湿杂乱各室相通2 高压室环境潮湿整治措施该地区夏季高温、高负荷期间，高压室内温度常达到 30°C 以上，湿度可达 90%以上。个别高压室可听见均匀密集放电声，且伴有臭氧气味。为防止高压开关柜内绝缘件长期受潮引发短路故障，需采取措施对高压室及开关柜采取降温、除湿措施，确保高压设备安全稳定运行，确保开关柜具备开展状态检修的条件。2.1 高压室内除湿整治根据《国家电网公司变电运维管理规定》开关柜运维细则：“开关室长期运行温度不得超过 45C，否则应采取加强通风降温措施（开启开关室通风设施）。开关室内相对湿度保持在 75％以下，除湿机应定期排水，防止发生柜...
