取样器说明书

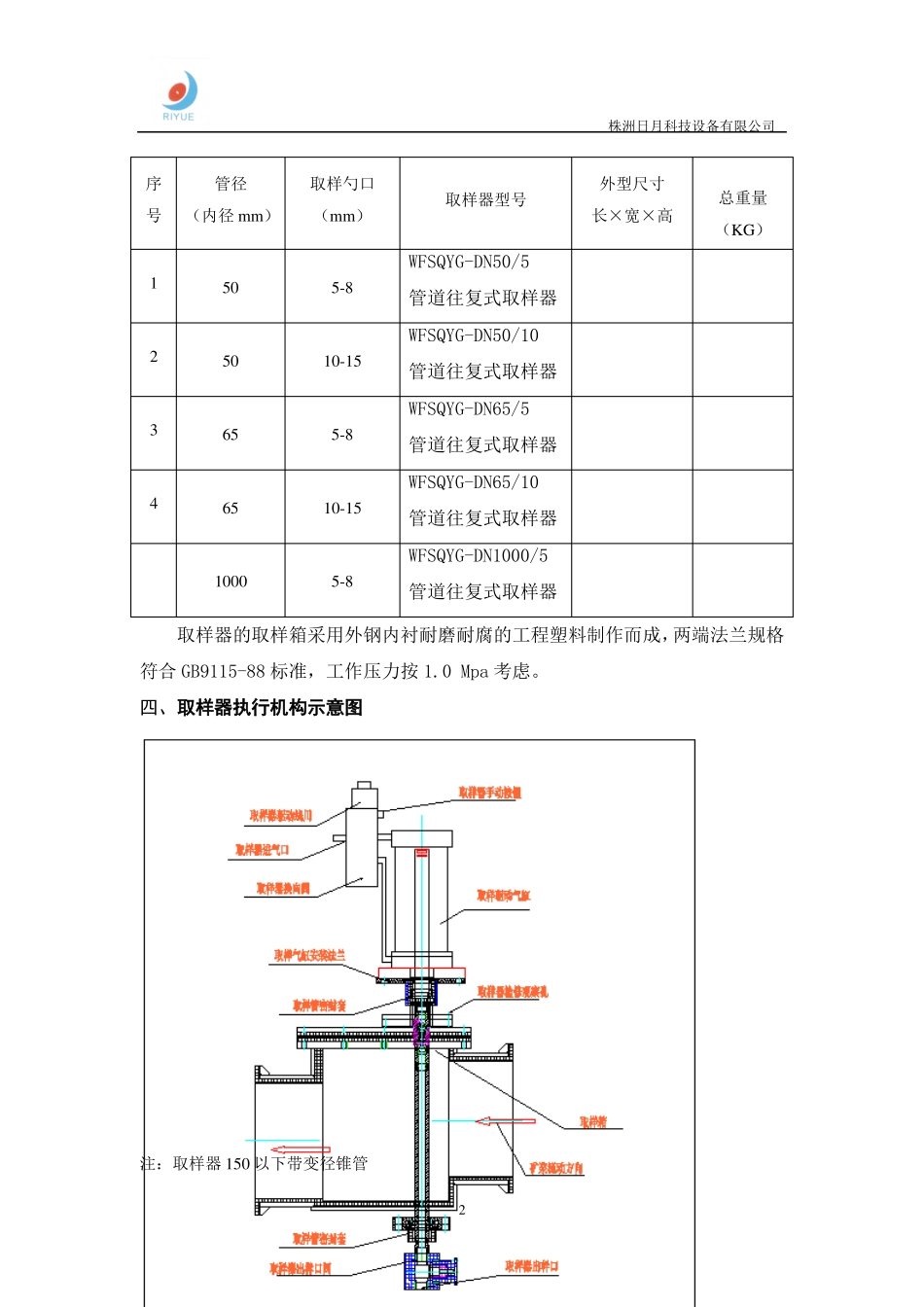

管道往复式取样器说明书中国·湖南·株洲日月科技设备有限公司2017．06．01株洲日月科技设备有限公司一、简述气动管道往复式取样器是安装在介质管道上，通过取样勺直接上下横截取一定代表性的样品供化学分析用的一种新型管道取样装置，它通过压缩空气驱动气缸,带动与之相连的取样勺运动和停止。在运动和停止的过程中通过取样勺和上部的密封堵头杆可清除取样勺口的粘物，防止取样勺口结垢、堵死；通过开启和关闭手动气阀将冲洗空气由空心的取样管道内，达到清洗的目的。取样勺口宽为5 毫米时 该管道取样器可作为班取样器，直接采出生产班具有代表性的样品；取样勺口宽为 10 毫米时 该管道取样器可作为分析仪器（如磨矿浓细度测量仪、在线品位分析仪）的一次采样器；将取样控制系统与分析仪器的采样信号联锁，可实现与分析仪器的检测同步运行，需要样品时取样器提前开启，测量完成后自动关闭，可提高样品的代表性、仪器的准确性并可减少泵的返回量，达到节能降耗的目的。二、型号说明A:管道内径（Ф 50-Ф 1000 毫米） B：取样勺口宽 5-10（毫米）三、选型与技术参数对照2、工作参数：输入电压 AC220V，功率 200W工作电压 DC24V，功率 30W。供气管内径为 DN15，压力 0.5-1.0 Mpa， 单台耗气量 0.3 立方米/小时[间断用气]，3.技术要求：1株洲日月科技设备有限公司序号管径（内径 mm）取样勺口（mm）取样器型号外型尺寸长×宽×高总重量（KG）WFSQYG-DN50/51505-8管道往复式取样器WFSQYG-DN50/1025010-15管道往复式取样器WFSQYG-DN65/53655-8管道往复式取样器WFSQYG-DN65/1046510-15管道往复式取样器WFSQYG-DN1000/510005-8管道往复式取样器取样器的取样箱采用外钢内衬耐磨耐腐的工程塑料制作而成，两端法兰规格符合 GB9115-88 标准，工作压力按 1.0 Mpa 考虑。四、取样器执行机构示意图注：取样器 150 以下带变径锥管2株洲日月科技设备有限公司五、质量保证产品质保期为一年，在质保期内设备消耗的非人为损坏的任何备件和因设备设计不妥达不到需方要求而增加的备件均由本公司免费更换或提供，长期提供技术支持和维修服务六、技术服务按合同要求提供设备、设备说明书、操作手册、安装示意图，负责（电话）指导设备的安装、调试，培训操作和维修人员.，以达到生产工艺要求。七、安装和接线1、 对照装箱单，核查型号、数量等2、 按安装示意图，安装取样器3、 选择位置安装现场控制箱（能观察到取样器），连接通所有电气电...
