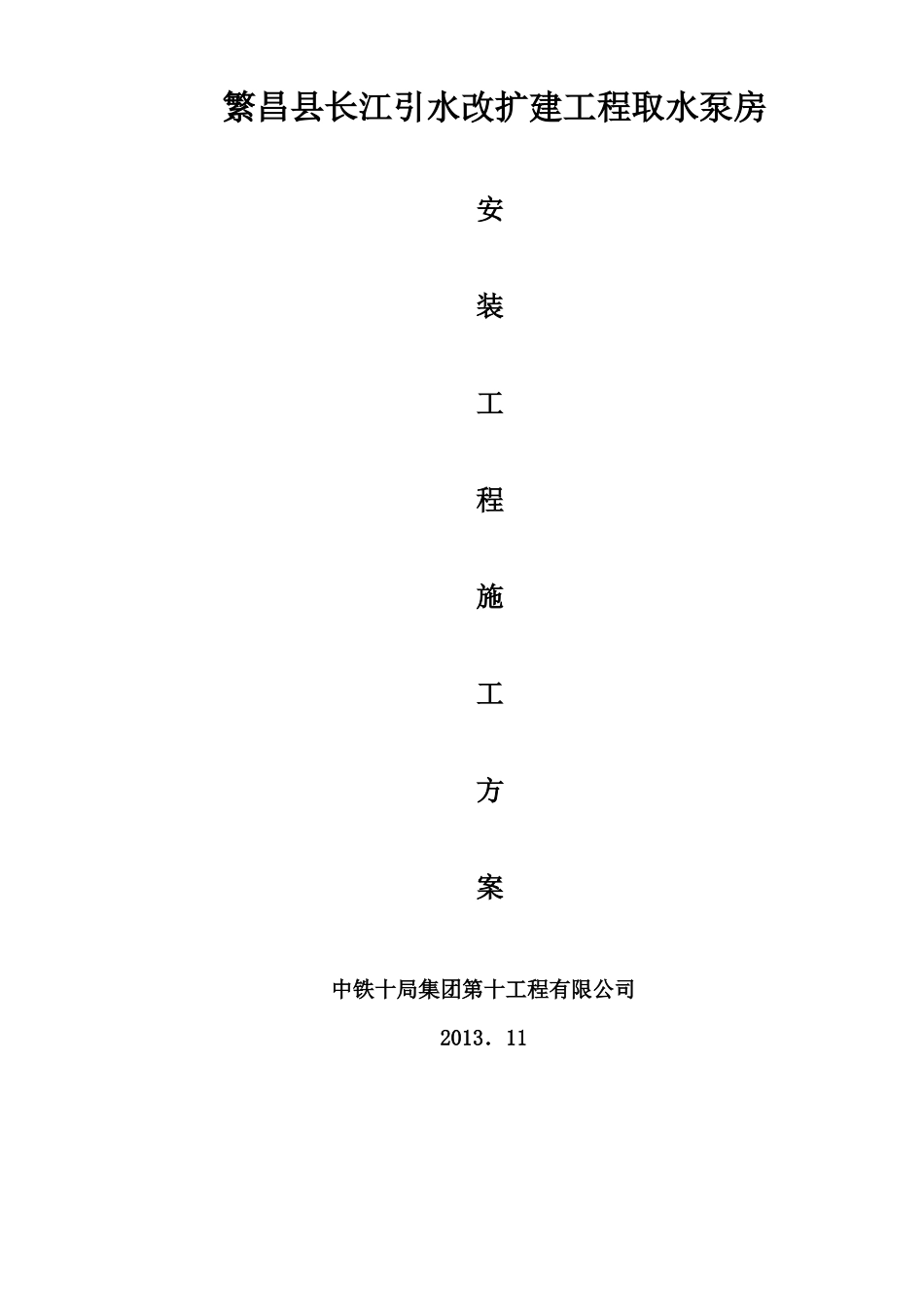

繁昌县长江引水改扩建工程取水泵房安装工程施工方案中铁十局集团第十工程有限公司2013．11一、 工程概况本工程为繁昌线长江引水扩建工程取水泵房内配套的工艺及电气安装工程取水泵房 2 路 10kv 引自上级配电站，栈桥上沿桥铺设，进入泵房内部后沿电缆及电缆沟铺设，泵房相应的防雷接地及照明工程，工艺安装工程，其中 250kw 卧式离心泵 3 台，泵前后 DN700、DN800 管道阀门伸缩器若干
二、 离心泵及配套电机安装埋件安装1、埋件安装a、 埋件安装前，清理门槽中的杂物，砼的结合面应全部凿毛，使砼的断面尺寸和预埋锚栓位置符合图纸规定
b、 埋件安装调整好后，应将螺栓与锚栓焊牢，确保埋件在浇筑二期砼过程中不发生变形或位移
c、 埋件工作面对接接头的错位均应进行缓坡处理，过渡面及工作面的焊疤和焊缝余高应铲平磨光，凹坑应补焊磨光
一、离心泵安装（行车梁安装完成后进行）1、水泵安装步骤a、水泵及电机安装前必须清理干净设备基础地面和地脚螺栓预留孔洞
b、将水泵及电机底座穿上地脚螺栓后吊放在水泵层基础上，调整水泵轴线与机电轴线重合，使底座顶面应水平，其中心、水平和高程误差在规范规定范围内

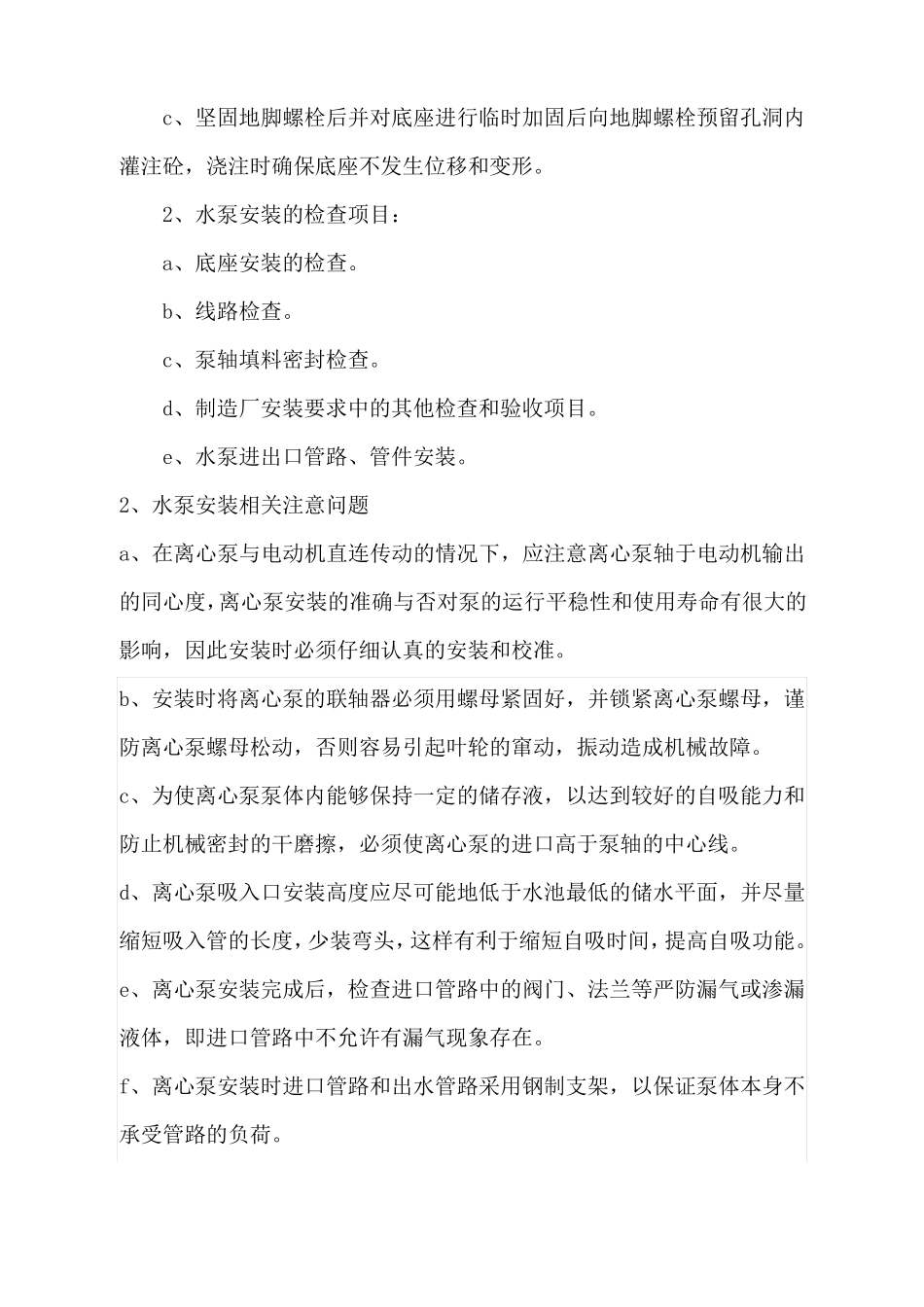

c、坚固地脚螺栓后并对底座进行临时加固后向地脚螺栓预留孔洞内灌注砼，浇注时确保底座不发生位移和变形
2、水泵安装的检查项目：a、底座安装的检查
b、线路检查
c、泵轴填料密封检查
d、制造厂安装要求中的其他检查和验收项目
e、水泵进出口管路、管件安装
2、水泵安装相关注意问题a、在离心泵与电动机直连传动的情况下，应注意离心泵轴于电动机输出的同心度，离心泵安装的准确与否对泵的运行平稳性和使用寿命有很大的影响，因此安装时必须仔细认真的安装和校准
b、安装时将离心泵的联轴器必须用螺母紧固好，并锁紧离心泵螺母，谨防离心泵螺母松动，否则容易引起叶轮的窜动，振动造成机械故障
c、为使离心泵泵体内能够保持一定的储
