变压器安装及架线施工方案1

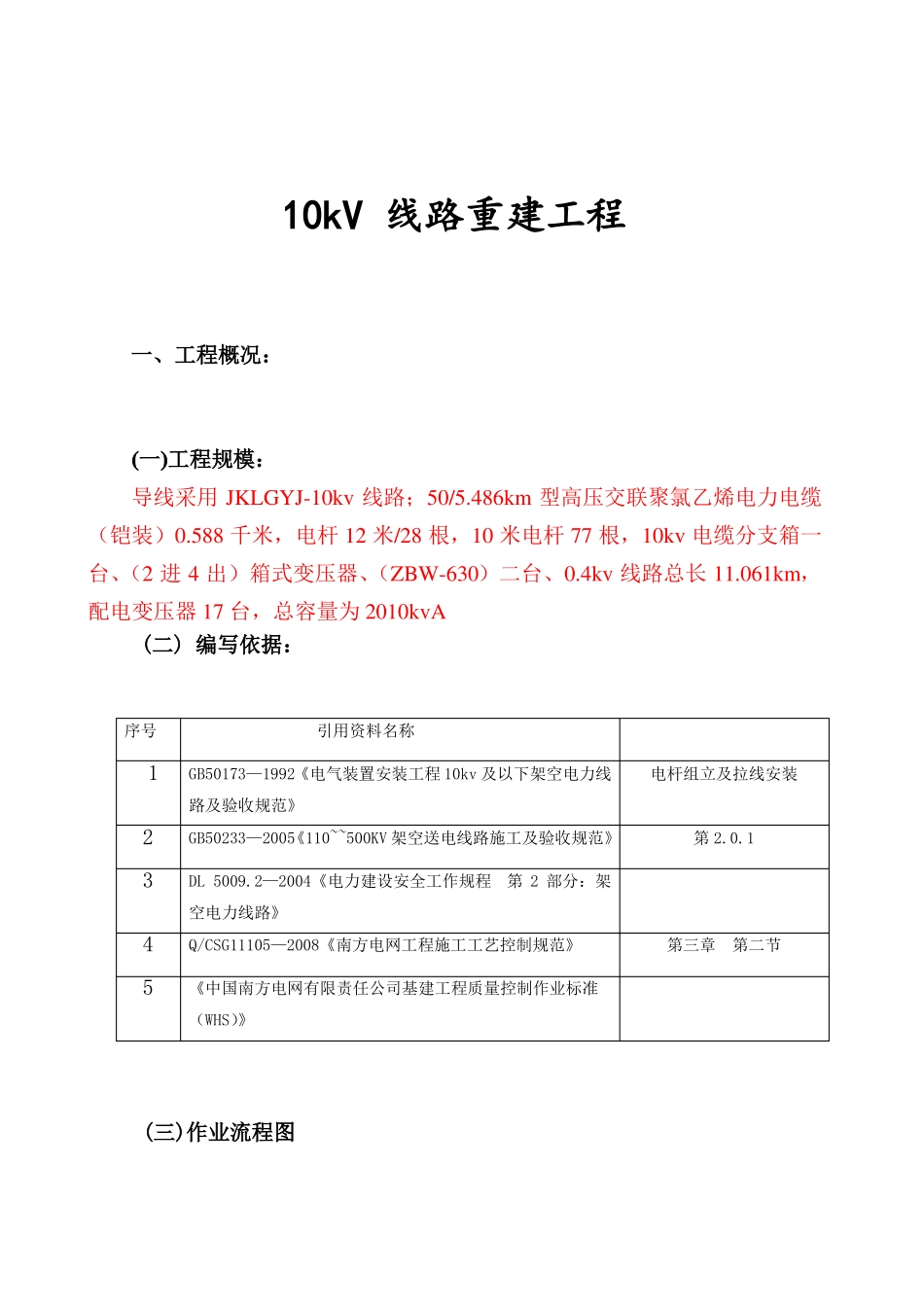

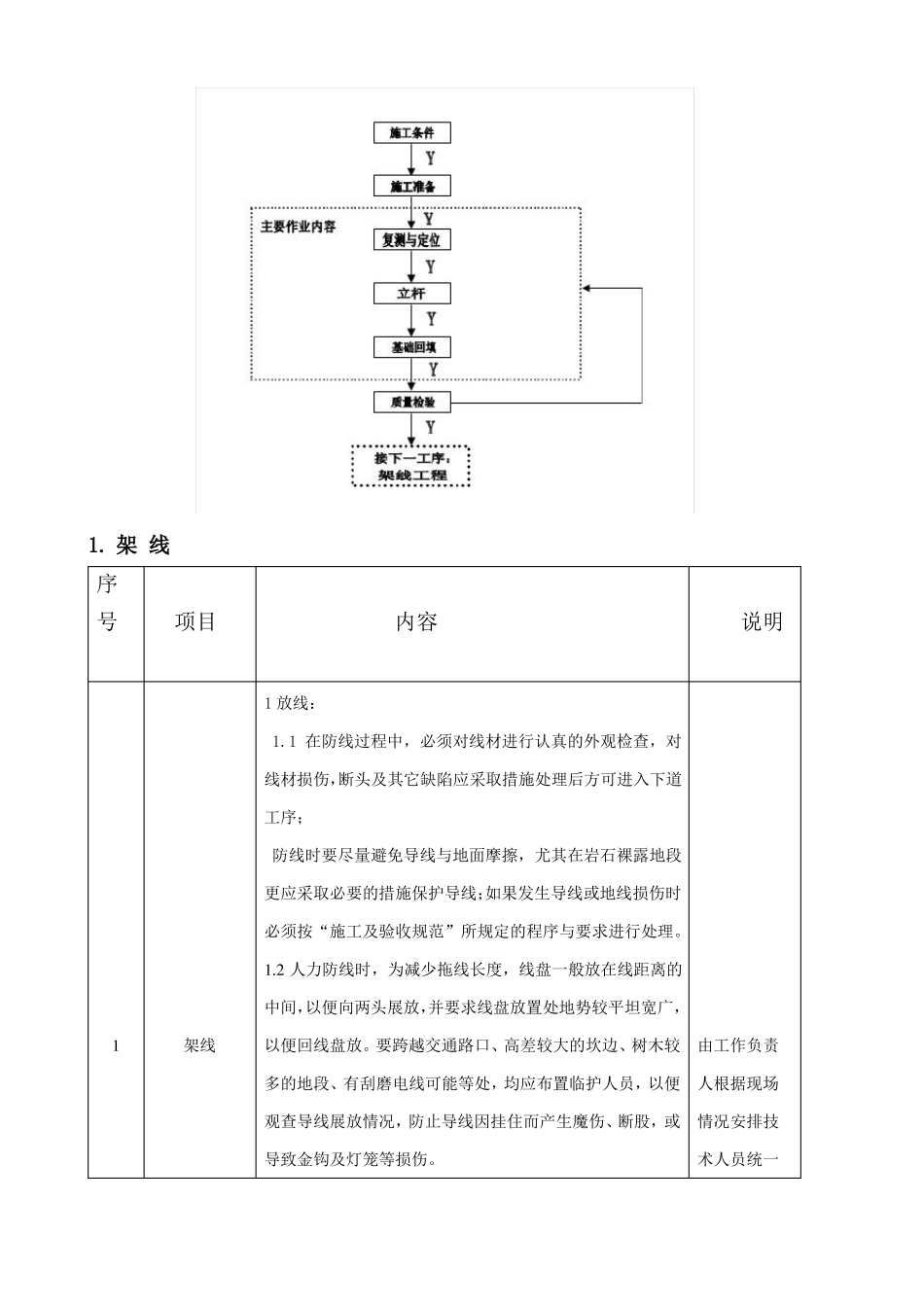

(此文档为 Word 格式，下载后可以任意编辑修改！）（文件备案编号：）施工方案工程名称：编制单位：编 制 人：审 核 人：批 准 人：编制日期：年月日10kV 线路重建工程一、工程概况：(一)工程规模：导线采用 JKLGYJ-10kv 线路；50/5.486km 型高压交联聚氯乙烯电力电缆（铠装）0.588 千米，电杆 12 米/28 根，10 米电杆 77 根，10kv 电缆分支箱一台、（2 进 4 出）箱式变压器、（ZBW-630）二台、0.4kv 线路总长 11.061km，配电变压器 17 台，总容量为 2010kvA (二) 编写依据：序号引用资料名称GB50173—1992《电气装置安装工程 10kv 及以下架空电力线路及验收规范》电杆组立及拉线安装12345GB50233—2005《110~~500KV 架空送电线路施工及验收规范》DL 5009.2—2004《电力建设安全工作规程第 2 部分：架空电力线路》Q/CSG11105—2008《南方电网工程施工工艺控制规范》《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》第 2.0.1第三章第二节(三)作业流程图1. 架 线序号1项目架线内容说明1 放线： 1.1 在防线过程中，必须对线材进行认真的外观检查，对线材损伤，断头及其它缺陷应采取措施处理后方可进入下道工序；防线时要尽量避免导线与地面摩擦，尤其在岩石裸露地段更应采取必要的措施保护导线；如果发生导线或地线损伤时必须按“施工及验收规范”所规定的程序与要求进行处理。1.2 人力防线时，为减少拖线长度，线盘一般放在线距离的中间，以便向两头展放，并要求线盘放置处地势较平坦宽广，以便回线盘放。要跨越交通路口、高差较大的坎边、树木较多的地段、有刮磨电线可能等处，均应布置临护人员，以便观查导线展放情况，防止导线因挂住而产生魔伤、断股，或导致金钩及灯笼等损伤。由工作负责人根据现场情况安排技术人员统一2．临时拉线的位置：紧线开始前应该在耐张杆塔受力的反方向预设临时增强杆塔的稳定性，抵消紧线时导线的一部分水平力和平衡单边挂线后的张力以防杆塔发生倾斜或变形；即杆塔上每一根架指挥架线，协调各配合人员之间的工作，安排技术线都要敷设一根临时拉线，拉线的悬挂点应尽量靠近线点。 工人按规定3。垂观测挡选择：为保证施工质量，弧垂观测挡选择挡距较大，并力求两侧悬点高差较小及接近挡距的线挡；对于 5 挡及以下的耐张段，可选择靠近中间的大挡距观测弧垂；对 6-12 挡的耐张段落，至少选择两挡，且靠近两端的大挡距观测狐垂，但不宜选在有耐张塔的挡距...
