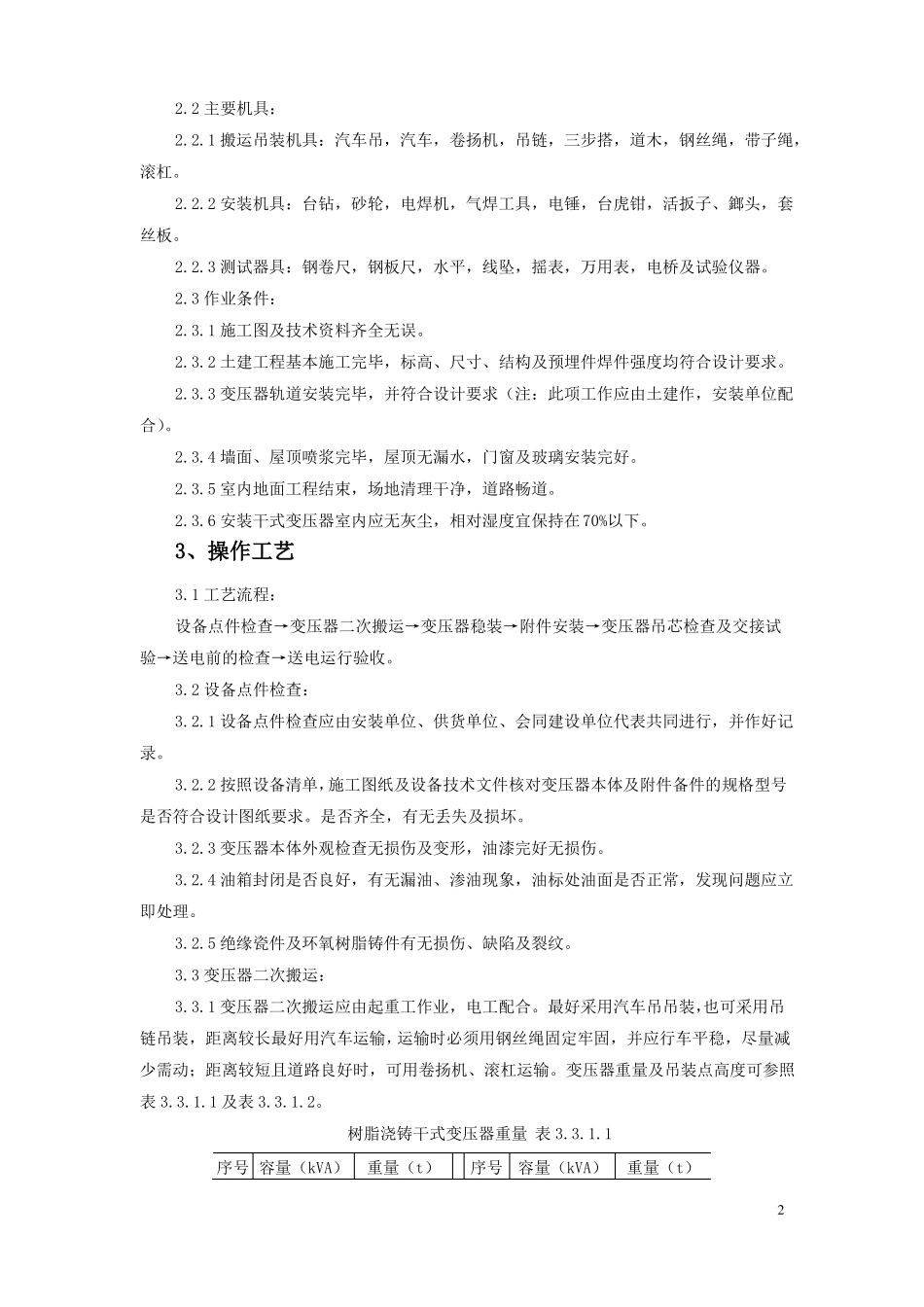

电力变压器安装施工工艺标准1、范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV 及以下室内变压器安装。2、施工准备2.1 设备及材料要求：2.1.1 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。2.1.2 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。2.1.3 干式变压器的局放试验 PC 值及噪音测试器 dB（A）值应符合设计及标准要求。2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2.1.4 的尺寸。2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。干式变压器防护类型、容量、规格及质量图表表 2.1.4规格外型示意外形尺200寸（mm）长 1宽 B网型高 H参考质1080量（kg）长 1宽 B箱型高 H参考质1080量（kg）箱型（有机械通风）高 H2565257028202870长 1宽 B24602550260019301970199227101980127516002850340031704140484257941460155017401980195021102424230028601400960147082016001100182011002200124022802280212013411240140021811420127513901740179520902640307535804890155018002020240014501120165011801970130023001430250315400500630800100012501600干式变压器容器（kVA）参考质量（kg）36804270494059052.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。2.2 主要机具：2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。2.3 作业条件：2.3.1 施工图及技术资料齐全无误。2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建作，安装单位配合）。2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。2.3.5 室内地面工程结束，场地清理干净，道路畅道。2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。3、操作工艺3.1 工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附...
