变电站工程施工组织设计方案

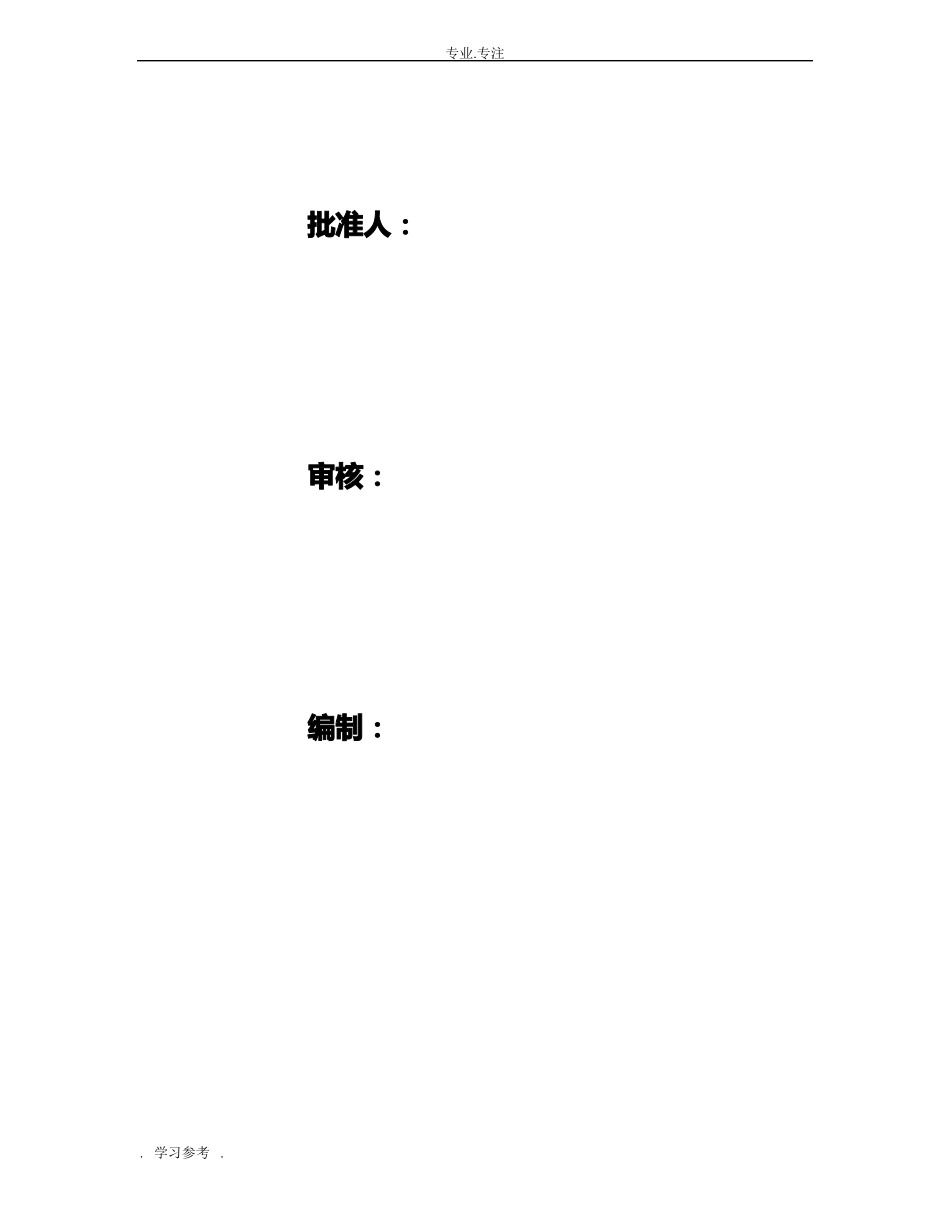

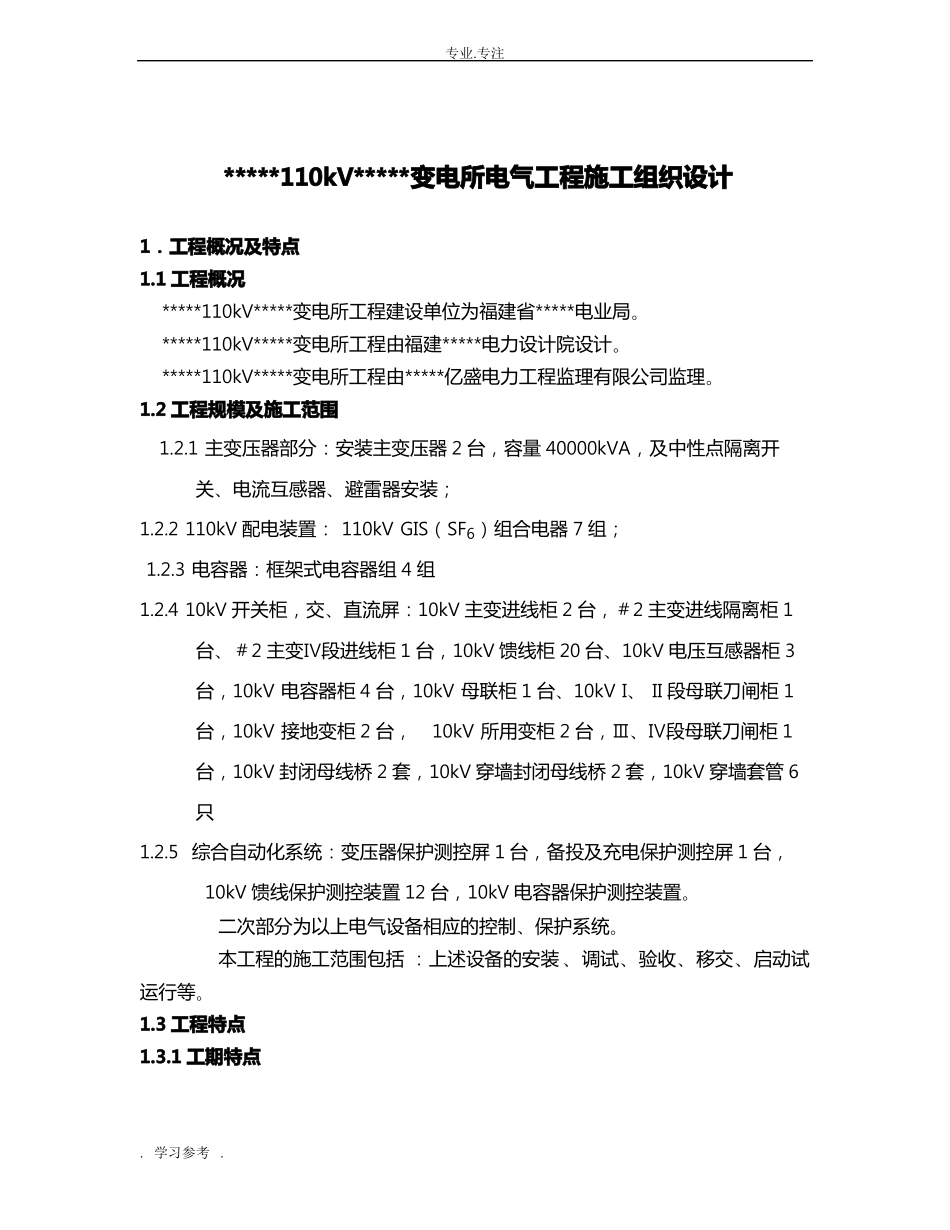

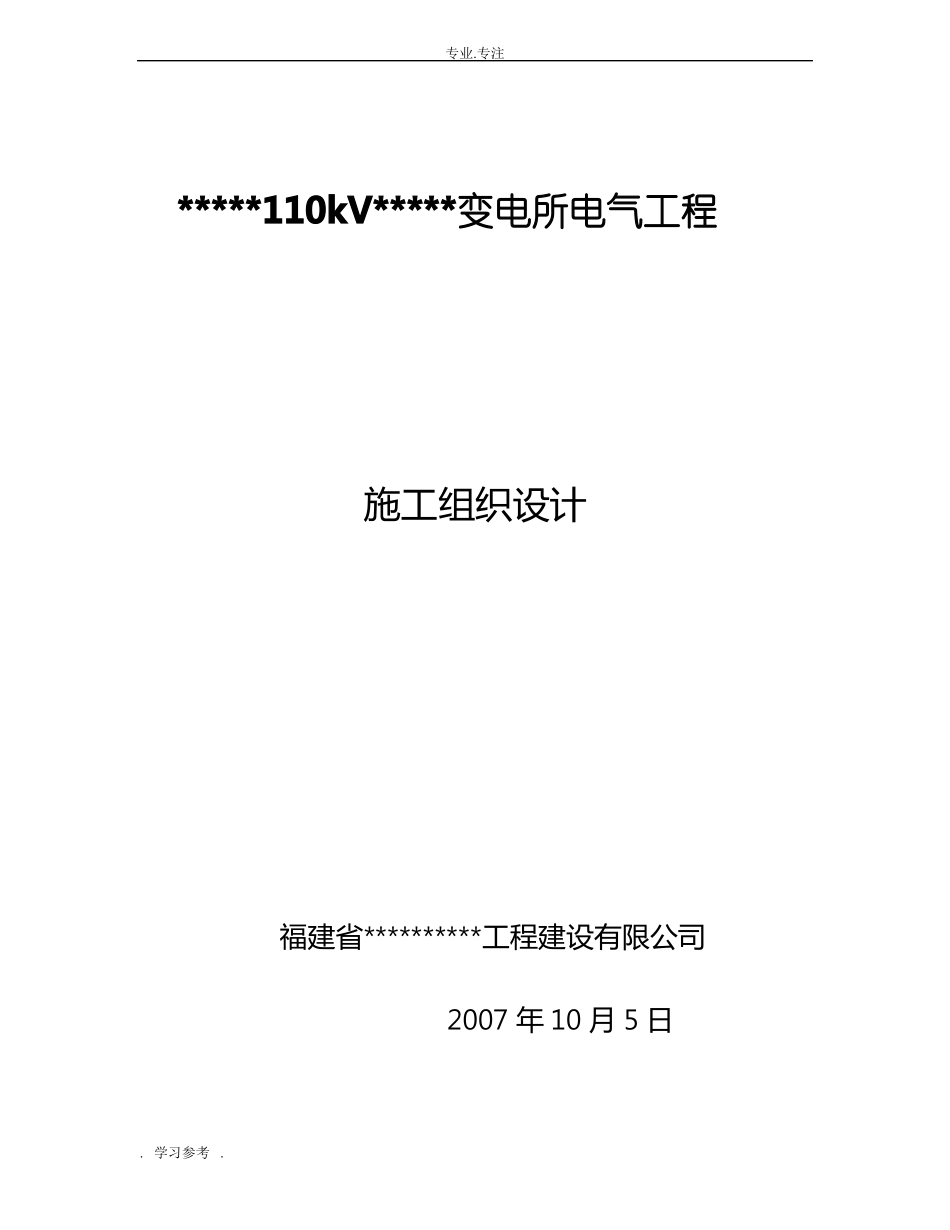

专业.专注*****110kV*****变电所电气工程. 学习参考 .施工组织设计福建省**********工程建设有限公司2007 年 10 月 5 日专业.专注. 学习参考 .批准人：审核：编制：专业.专注*****110kV*****变电所电气工程施工组织设计1．工程概况及特点1.1 工程概况*****110kV*****变电所工程建设单位为福建省*****电业局。*****110kV*****变电所工程由福建*****电力设计院设计。*****110kV*****变电所工程由*****亿盛电力工程监理有限公司监理。1.2 工程规模及施工范围 1.2.1 主变压器部分：安装主变压器 2 台，容量 40000kVA，及中性点隔离开关、电流互感器、避雷器安装；1.2.2 110kV 配电装置： 110kV GIS（SF6）组合电器 7 组； 1.2.3 电容器：框架式电容器组 4 组1.2.4 10kV 开关柜，交、直流屏：10kV 主变进线柜 2 台，＃2 主变进线隔离柜 1台、＃2 主变Ⅳ段进线柜 1 台，10kV 馈线柜 20 台、10kV 电压互感器柜 3台，10kV 电容器柜 4 台，10kV 母联柜 1 台、10kV I、 II 段母联刀闸柜 1台，10kV 接地变柜 2 台， 10kV 所用变柜 2 台，Ⅲ、Ⅳ段母联刀闸柜 1台，10kV 封闭母线桥 2 套，10kV 穿墙封闭母线桥 2 套，10kV 穿墙套管 6只1.2.5 综合自动化系统：变压器保护测控屏 1 台，备投及充电保护测控屏 1 台，10kV 馈线保护测控装置 12 台，10kV 电容器保护测控装置。二次部分为以上电气设备相应的控制、保护系统。本工程的施工范围包括 ：上述设备的安装 、调试、验收、移交、启动试运行等。1.3 工程特点1.3.1 工期特点. 学习参考 .专业.专注本工程是新建工程。为按期完工，需要周密的安排施工计划、制订合理的施工方案。为确保工期，除合理安排工序外，必须保证安装的设备、材料在安排施工进度计划前到位。1.3.2 工程特点本工程是新建工程，110kV 配电装置为户内室 GIS 组合电器设备,施工空间较小在施工中应严格遵守 《电力建设安全工作规程 》（变电所部分）等有关规定，将安全施工作为头等大事来抓，安全第一，质量第一。在抓好安全施工的同时 ，严格按公司质量体系文件做好施工过程的质量控制。保证工程的安全、质量、工期、成本得到有效控制。本工程按原电力部电建[1997]152 号文输变电工程“达标投产”的要求进行施工。2．施工现场组织机构2．1 组织机构关系图项 目 经 理 ：黄国良施工技术管理组组长：邓正文后 勤 管 理 组 组 长 ：王 三...
