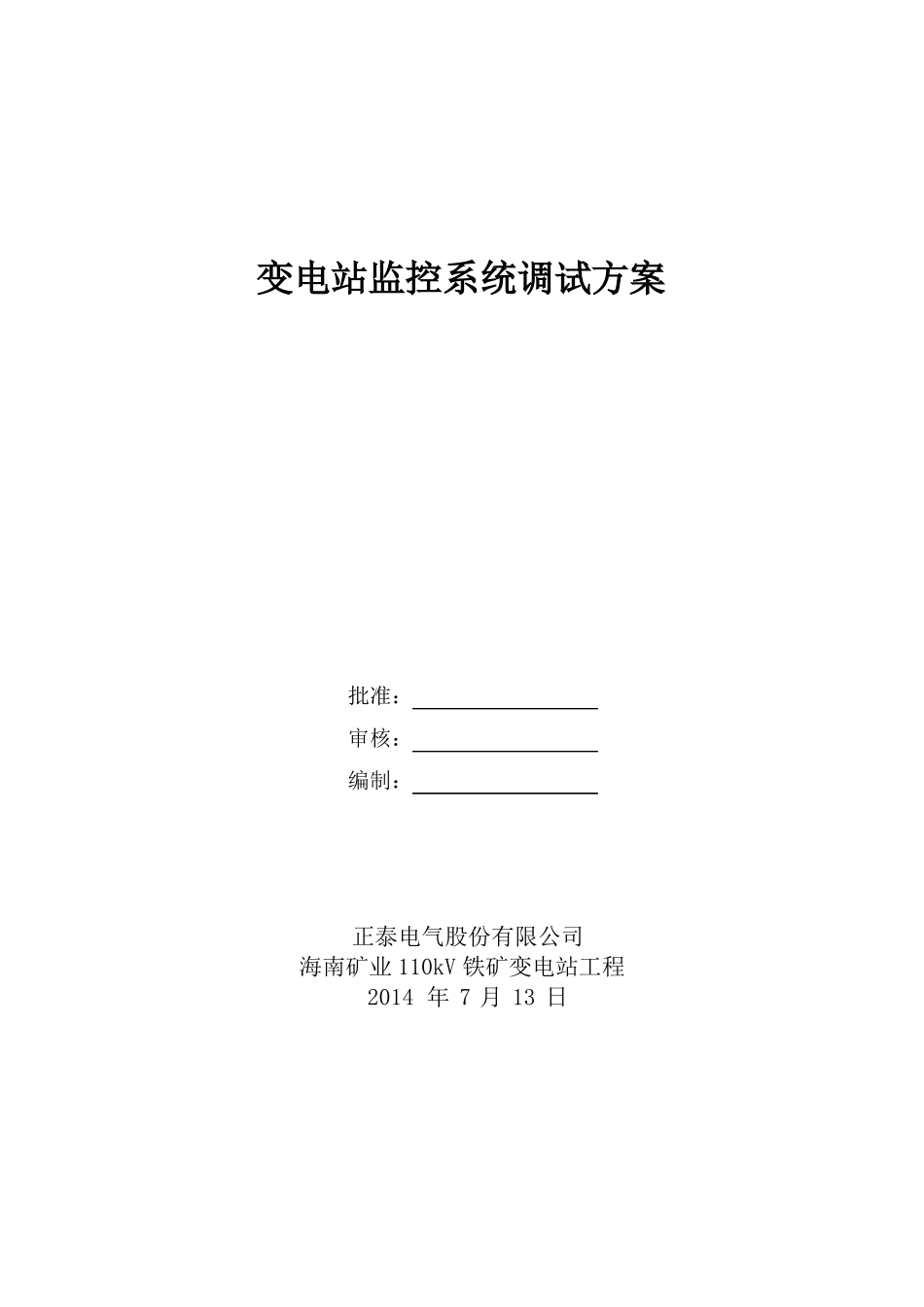

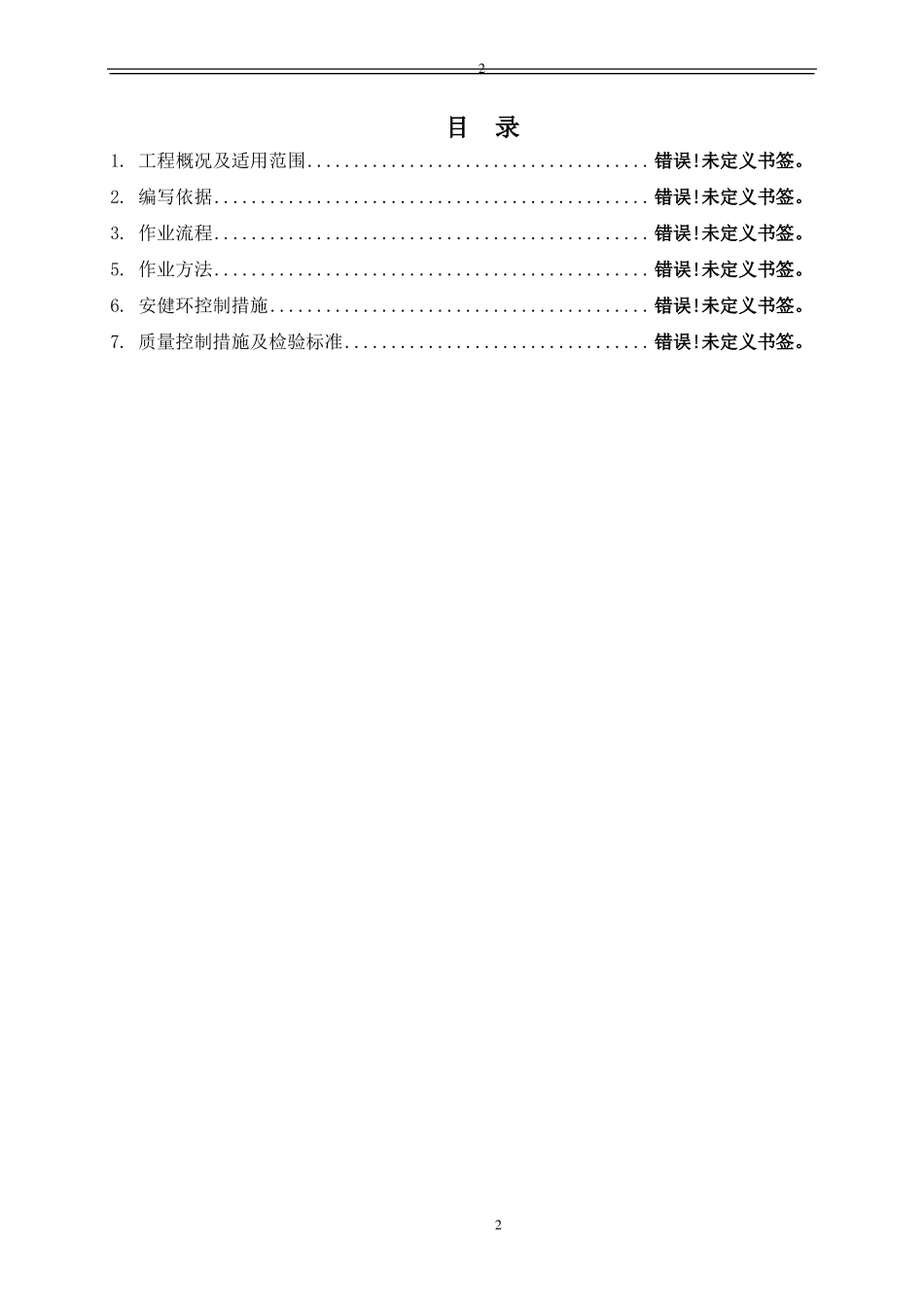

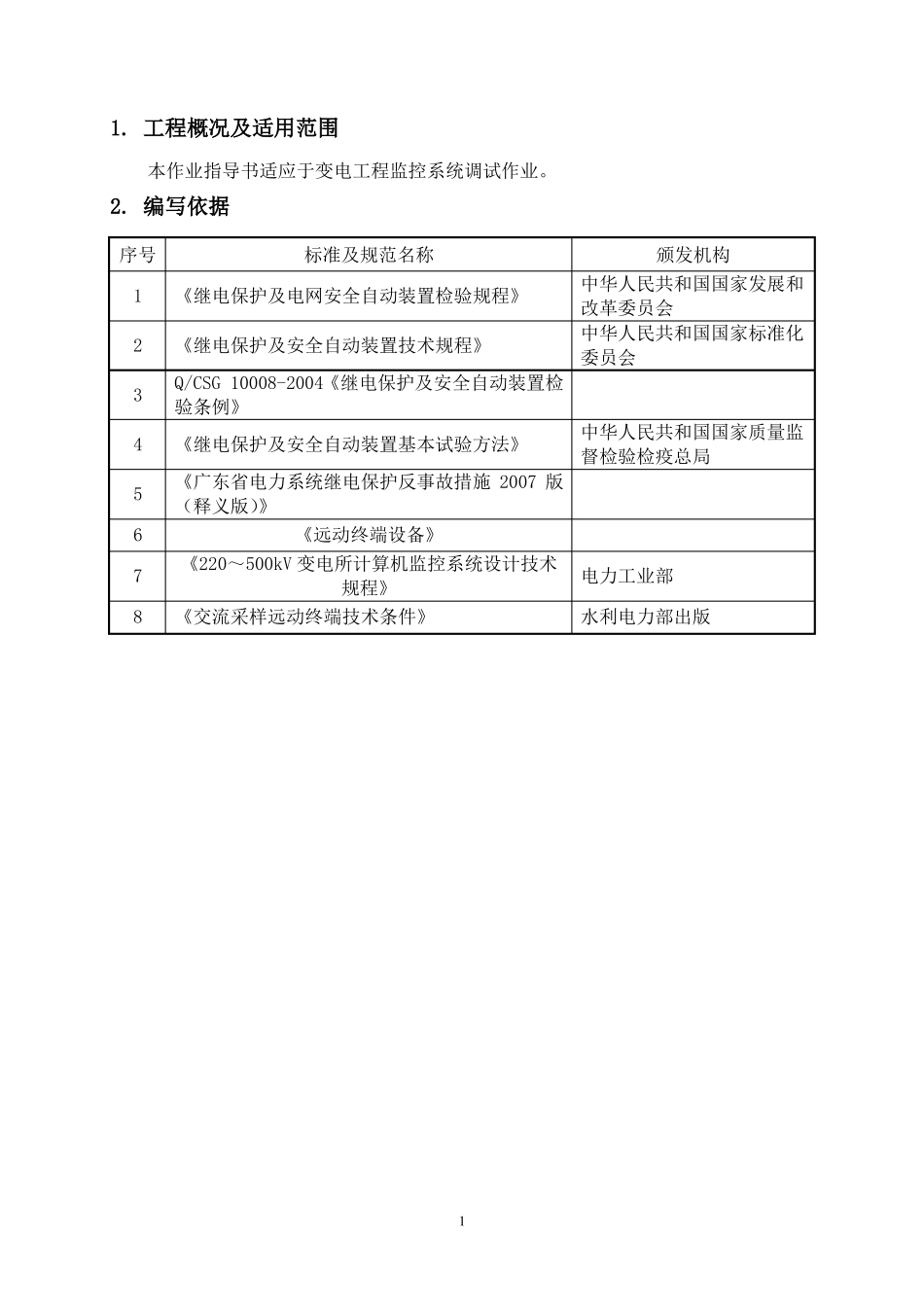

变电站监控系统调试方案批准：审核：编制：正泰电气股份有限公司海南矿业 110kV 铁矿变电站工程2014 年 7 月 13 日2目录1. 工程概况及适用范围.....................................错误!未定义书签。2. 编写依据...............................................错误!未定义书签。3. 作业流程...............................................错误!未定义书签。5. 作业方法...............................................错误!未定义书签。6. 安健环控制措施.........................................错误!未定义书签。7. 质量控制措施及检验标准.................................错误!未定义书签。21. 工程概况及适用范围本作业指导书适应于变电工程监控系统调试作业。2. 编写依据序号123456781标准及规范名称《继电保护及电网安全自动装置检验规程》《继电保护及安全自动装置技术规程》颁发机构中华人民共和国国家发展和改革委员会中华人民共和国国家标准化委员会Q/CSG 10008-2004《继电保护及安全自动装置检验条例》中华人民共和国国家质量监《继电保护及安全自动装置基本试验方法》督检验检疫总局《广东省电力系统继电保护反事故措施 2007 版（释义版）》《远动终端设备》《220～500kV 变电所计算机监控系统设计技术规程》《交流采样远动终端技术条件》电力工业部水利电力部出版23. 作业流程3.1 作业（工序）流程图开 始 外观检查绝缘检查通电检查五防检查 远动联调 后台试验 单机校验对时检查试验记录结 束4. 作业准备4.1 人员配备工序名称开始外观检查绝缘检查通电检查单机校验后台试验远动联调五防检查GPS 对时检查电流、电压回路检查试验记录结束建议工作人数212222222322负责人数111111111111监护人数11111111111124.2 工器具及仪器仪表配置序号123456789名称兆欧表螺丝刀等常用试验工具保护备品备件万用表试验电源插座微机保护试验装置相位表电流钳表对讲机只规格/编号1000V4 位半单位只只只台数量1若干若干111112备注5. 作业方法5.1 开始5.1.1 检查屏柜安装完毕，符合试验条件。5.1.2 检查工作票完善，工作安全措施完善，二次措施单编写内因符合作业安全标准。5.1.3 试验人员符合要求，熟悉相关资料和技术要求。5.2 通电前检查：5.2.1 核对各屏柜配置的连片、压板、端子号、回路标注等，必须符合图纸要求。5.2.2 核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。5.2.3 保护装...
