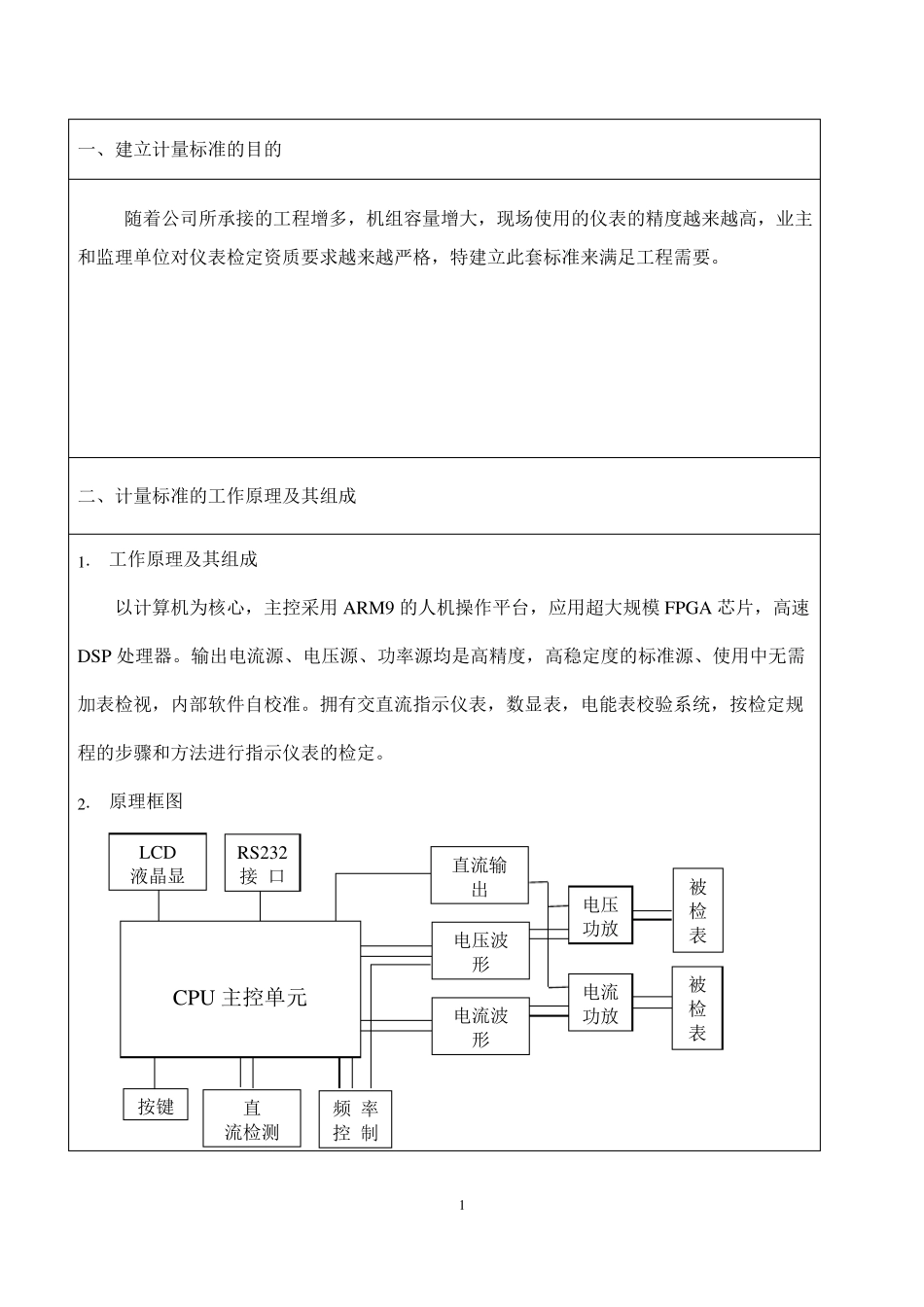

计 量 标 准 技 术 报 告计 量 标 准 名 称电量变送器计 量 标 准 负 责 人建标单位名称 （公章）中国能源建设集团安徽电力建设第二工程有限公司填写日期2016 年 04 月目录一、建立计量标准的目的-----------------------------------------( 1 )二、计量标准的工作原理及其组成---------------------------------( 1 )三、计量标准器及主要配套设备-----------------------------------( 2 )四、计量标准的主要技术指---------------------------------------( 3 )五、环境条件---------------------------------------------------( 3 )六、计量标准的量值溯源和传递框图-------------------------------( 4 )七、计量标准的重复性试验---------------------------------------( 5 )八、计量标准的稳定性考试---------------------------------------( 6 )九、检定或校准结果的测量不确定度评定---------------------------( 7 )十、检定或校准结果的验证---------------------------------------( 9 )十一、结论-----------------------------------------------------( 10 )十二、附加说明-------------------------------------------------( 10 )一、建立计量标准的目的随着公司所承接的工程增多，机组容量增大，现场使用的仪表的精度越来越高，业主和监理单位对仪表检定资质要求越来越严格，特建立此套标准来满足工程需要。二、计量标准的工作原理及其组成1.工作原理及其组成以计算机为核心，主控采用 ARM9 的人机操作平台，应用超大规模 FPGA 芯片，高速DSP 处理器。输出电流源、电压源、功率源均是高精度，高稳定度的标准源、使用中无需加表检视，内部软件自校准。拥有交直流指示仪表，数显表，电能表校验系统，按检定规程的步骤和方法进行指示仪表的检定。2.原理框图LCD液晶显RS232接 口直流输出电压波形电流波形电压功放电流功放CPU 主控单元被检表被检表按键直流检测频 率控 制1三、计量标准器及主要配套设备名称计量标多功能准电测产器品检定装置主要配套设备型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔ACV：0V～720VACA：0A～30ACL3021DCV： 0mV～1200VDCA：0mA～30A（0-2000）MΩ/1000VAC（0-5000）V输出 0.05 级深圳科陆电子科技股份安徽省计量有限公司科学研究院2015451常州市杨子电子有限公安徽省计量司科学研...
