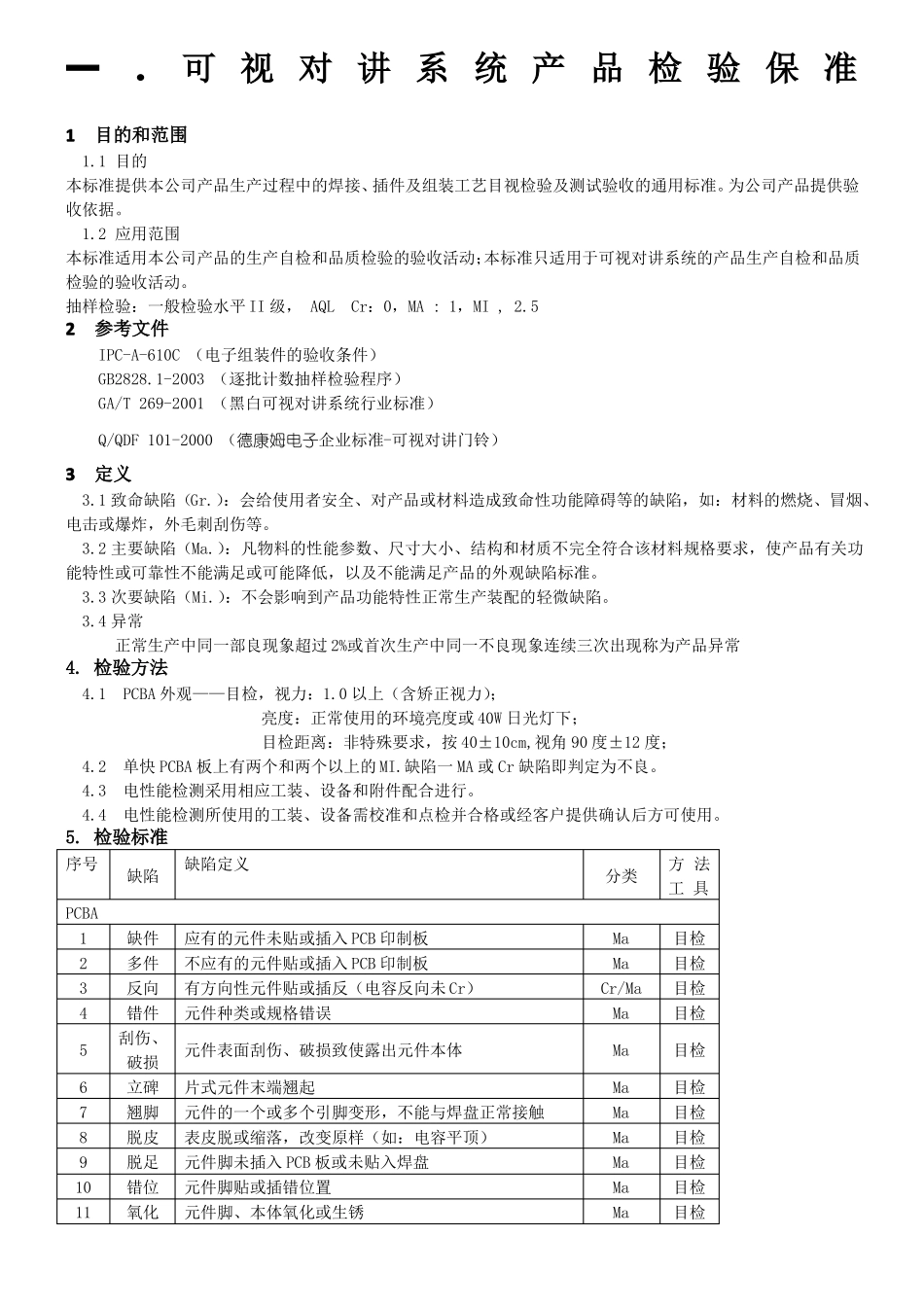

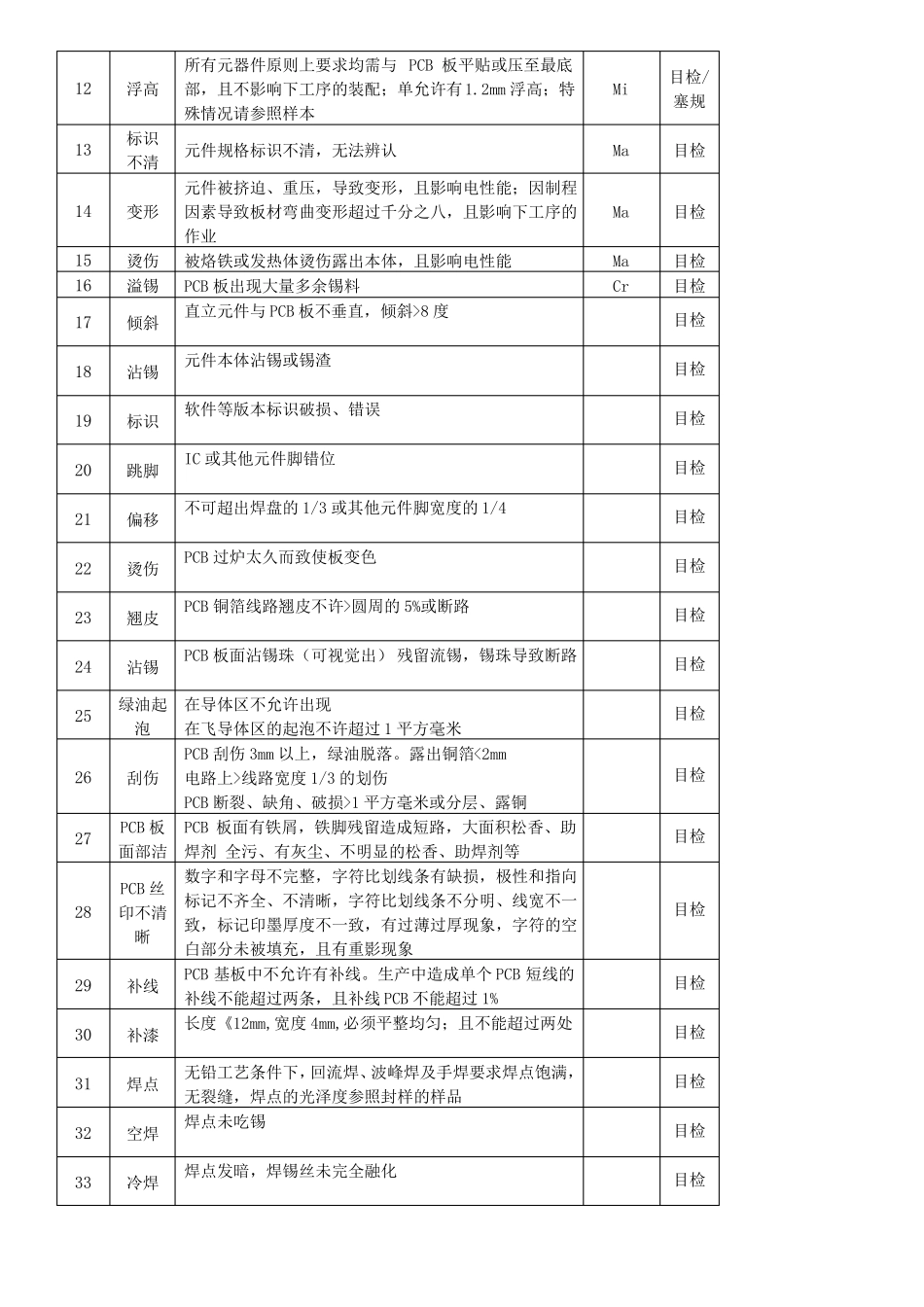

一 ． 可 视 对 讲 系 统 产 品 检 验 保 准1目的和范围1.1 目的本标准提供本公司产品生产过程中的焊接、插件及组装工艺目视检验及测试验收的通用标准。为公司产品提供验收依据。1.2 应用范围本标准适用本公司产品的生产自检和品质检验的验收活动；本标准只适用于可视对讲系统的产品生产自检和品质检验的验收活动。抽样检验：一般检验水平 II 级， AQL Cr：0，MA : 1，MI , 2.52参考文件IPC-A-610C （电子组装件的验收条件）GB2828.1-2003 （逐批计数抽样检验程序）GA/T 269-2001 （黑白可视对讲系统行业标准）Q/QDF 101-2000 （德康姆电子企业标准-可视对讲门铃）3定义3.1 致命缺陷（Gr.）：会给使用者安全、对产品或材料造成致命性功能障碍等的缺陷，如：材料的燃烧、冒烟、电击或爆炸，外毛刺刮伤等。3.2 主要缺陷（Ma.）：凡物料的性能参数、尺寸大小、结构和材质不完全符合该材料规格要求，使产品有关功能特性或可靠性不能满足或可能降低，以及不能满足产品的外观缺陷标准。3.3 次要缺陷（Mi.）：不会影响到产品功能特性正常生产装配的轻微缺陷。3.4 异常正常生产中同一部良现象超过 2%或首次生产中同一不良现象连续三次出现称为产品异常4. 检验方法4.1 PCBA 外观——目检，视力：1.0 以上（含矫正视力）；亮度：正常使用的环境亮度或 40W 日光灯下；目检距离：非特殊要求，按 40±10cm,视角 90 度±12 度；4.2单快 PCBA 板上有两个和两个以上的 MI.缺陷一 MA 或 Cr 缺陷即判定为不良。4.3电性能检测采用相应工装、设备和附件配合进行。4.4电性能检测所使用的工装、设备需校准和点检并合格或经客户提供确认后方可使用。5. 检验标准序号PCBA1234567891011缺件多件反向错件刮伤、破损立碑翘脚脱皮脱足错位氧化应有的元件未贴或插入 PCB 印制板不应有的元件贴或插入 PCB 印制板有方向性元件贴或插反（电容反向未 Cr）元件种类或规格错误元件表面刮伤、破损致使露出元件本体片式元件末端翘起元件的一个或多个引脚变形，不能与焊盘正常接触表皮脱或缩落，改变原样（如：电容平顶）元件脚未插入 PCB 板或未贴入焊盘元件脚贴或插错位置元件脚、本体氧化或生锈MaMaCr/MaMaMaMaMaMaMaMaMa目检目检目检目检目检目检目检目检目检目检目检缺陷缺陷定义分类方 法工 具12浮高标识不清变形烫伤溢锡倾斜沾锡标识跳脚偏移烫伤翘皮沾锡绿油起泡刮伤所有元器件原则上要求均需与 PCB 板平贴或压至...
