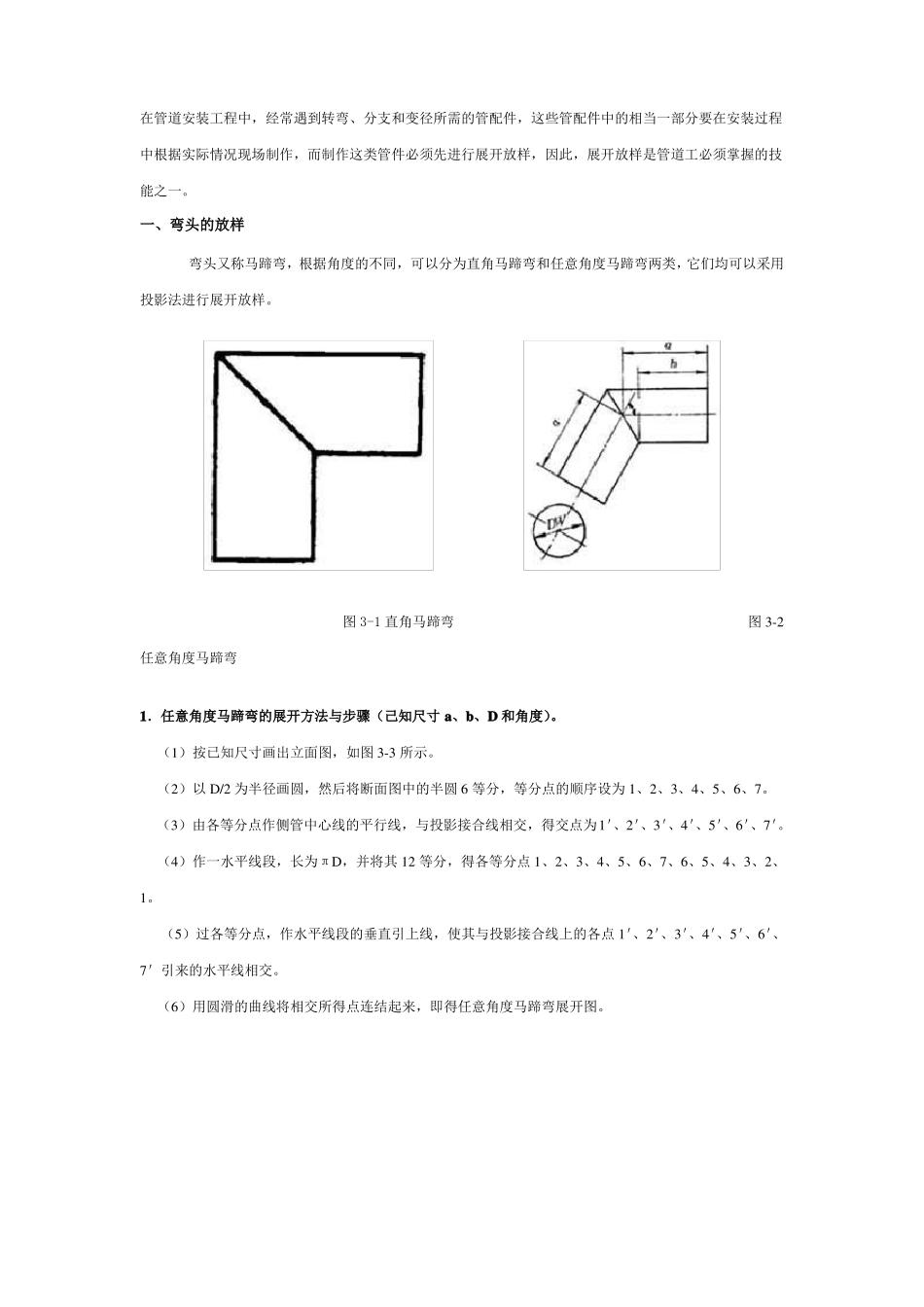

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。图 3-1 直角马蹄弯图 3-2任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸 a、b、D 和角度）。（1）按已知尺寸画出立面图，如图 3-3 所示。（2）以 D/2 为半径画圆，然后将断面图中的半圆 6 等分，等分点的顺序设为 1、2、3、4、5、6、7。（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。（4）作一水平线段，长为πD，并将其 12 等分，得各等分点 1、2、3、4、5、6、7、6、5、4、3、2、1。（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点 1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。图 3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径 D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2 为半径画圆，然后将半圆 6 等分，其余与任意角度马蹄弯的展开放样方法相似。图 3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以 O 为圆心，以半径 R 为弯曲半径，画出虾壳弯的中心线。（2）将∠AOB 平分成两个 45°，即图中∠AOC、∠COB，再将∠AOC、∠COB 各平分成两个 22.5°的角，即∠AOK、∠KOC、∠COD 与∠DOE。（3）以弯管中心线与 OB 的交点 4 为圆心，以 D／2 为半径画半圆，并将其 6 等分。（4）通过半圆上的各等分点作 OB 的垂线，与 OB 相交于 1、2、3、4、5、6、7，与 OD 相交于 1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形 11＇77＇就是需要展开的弯头端节。（5）在 OB 的延长线的方向上，画线段 EF，使 EF＝πD，并将 EF 12 等分，得各等分点 l、2、3、4、5、6、7、6、5、4、3、2、...
