吊车作业方案模板

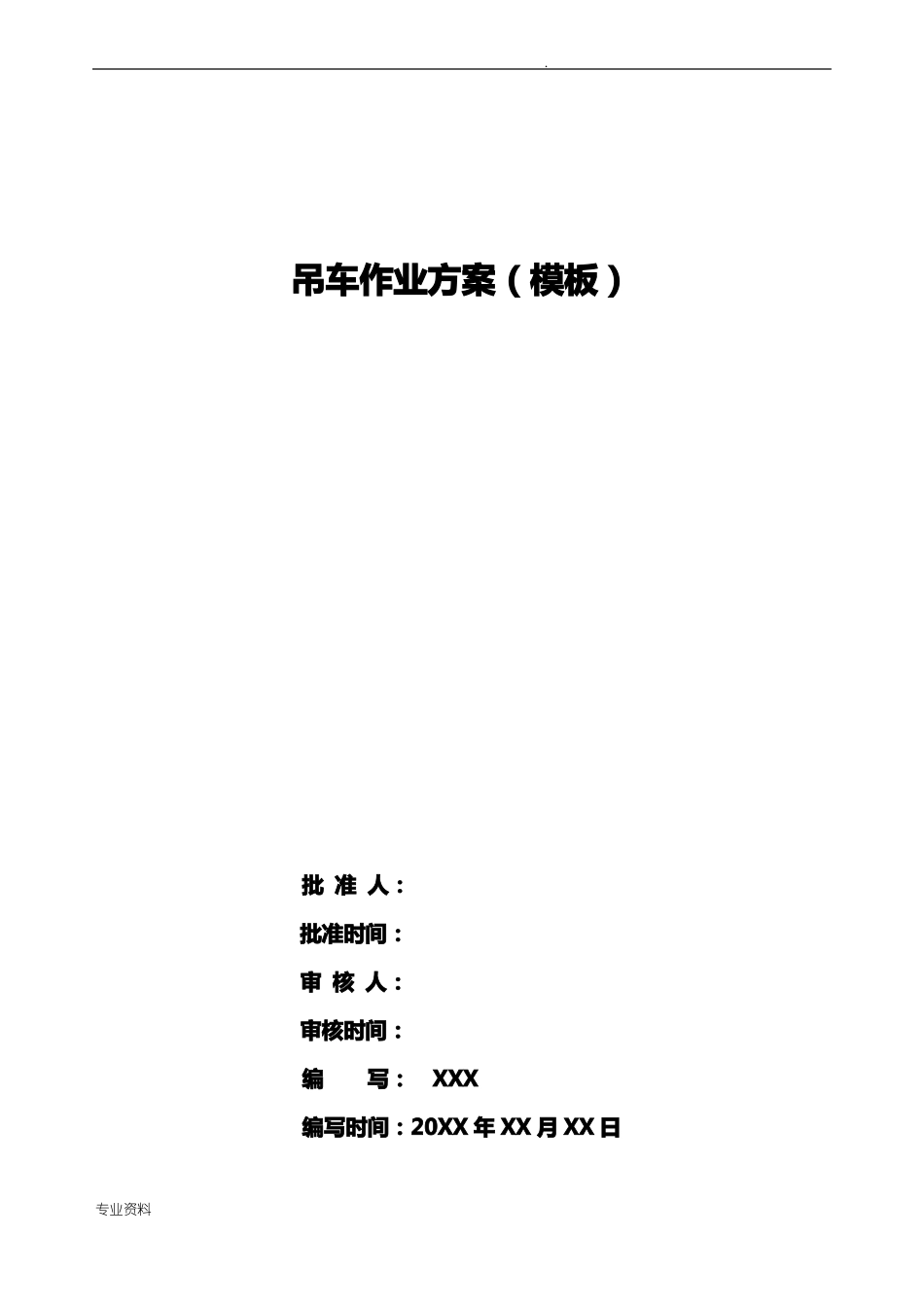

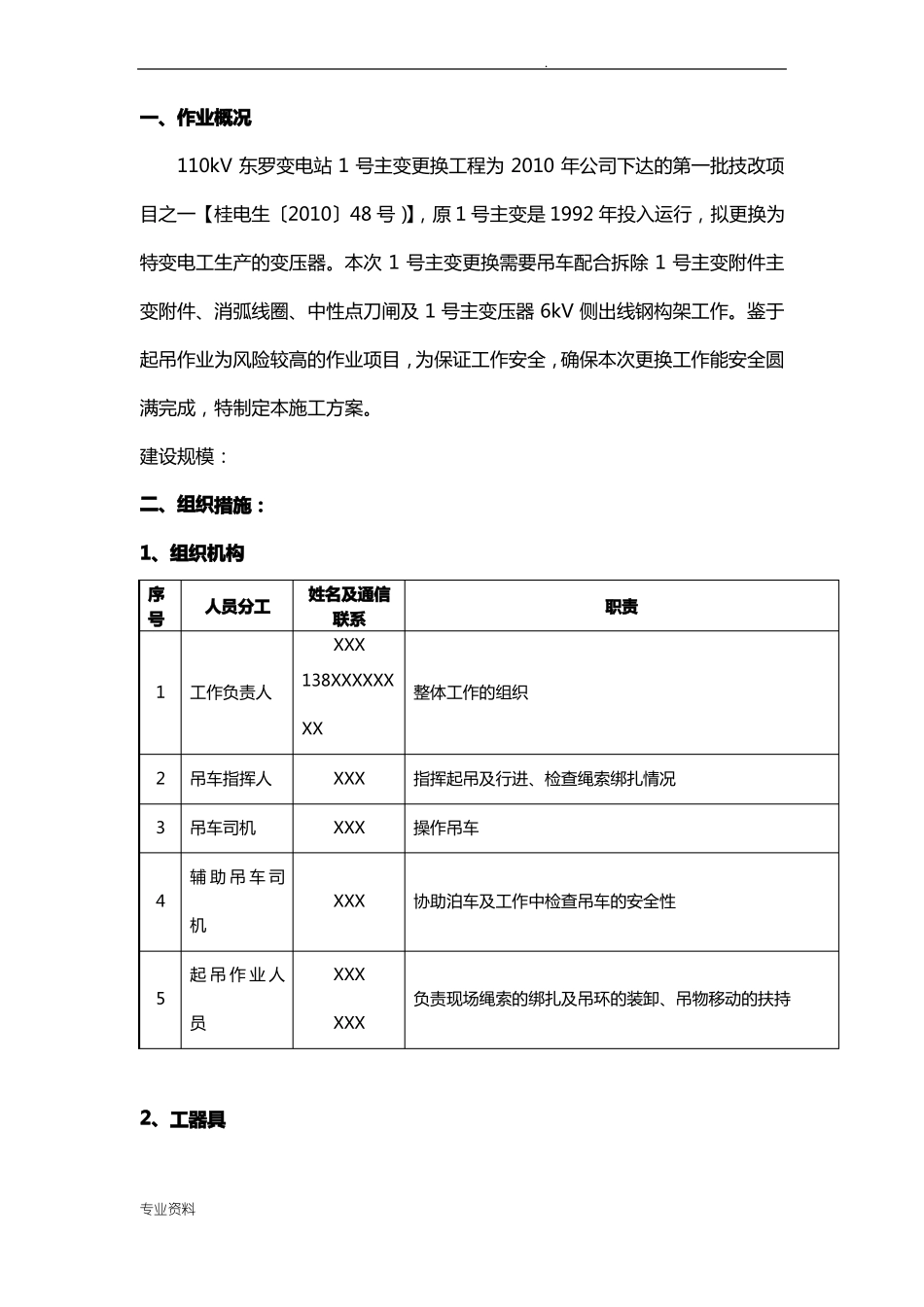

.专业资料吊车作业方案（模板）批 准 人：批准时间：审 核 人：审核时间：编写：XXX编写时间：20XX 年 XX 月 XX 日.专业资料.一、作业概况110kV 东罗变电站 1 号主变更换工程为 2010 年公司下达的第一批技改项目之一【桂电生〔2010〕48 号）】，原 1 号主变是 1992 年投入运行，拟更换为特变电工生产的变压器。本次 1 号主变更换需要吊车配合拆除 1 号主变附件主变附件、消弧线圈、中性点刀闸及 1 号主变压器 6kV 侧出线钢构架工作。鉴于起吊作业为风险较高的作业项目，为保证工作安全，确保本次更换工作能安全圆满完成，特制定本施工方案。建设规模：二、组织措施：1、组织机构序号人员分工姓名及通信联系XXX1工作负责人138XXXXXXXX23吊车指挥人吊车司机辅 助 吊 车 司4机起 吊 作 业 人5员XXXXXX负责现场绳索的绑扎及吊环的装卸、吊物移动的扶持XXX协助泊车及工作中检查吊车的安全性XXXXXX指挥起吊及行进、检查绳索绑扎情况操作吊车整体工作的组织职责2、工器具专业资料.序号124567名称规格单位数量备注常用工具箱尼龙吊绳钢丝吊绳U 形环尼龙绳吊车2T10m16T套根根个根辆124441三、工作容及工作时间：工作容：1、拆除 1 号主变附件及消弧线圈；2、拆除 1 号主变压器 6kV 侧出线钢构架。工作时间：2011 年 05 月 11 日 08:00—2011 年 5 月 17 日 17;00四、作业步骤4.1 吊车进站大门开进 110kV 设备区与 35kV 设备区之间的站道路，行进路面宽度满足要求（路宽 4.5m，吊车宽 3.5m），吊车停靠在主控室前中间的路面上,吊车转弯时需由专人协助查看有无磕碰路边物体（附图 1 吊车行进路线图）。4.2 吊车行进到靠近主变经过电缆沟部分，拆出电缆盖板，在沟中间安装枕木高平电缆沟，然后再铺上 1 公分厚的铁板盖过电缆沟。防止吊车压坏电缆沟及沟的电缆（附图 2 电缆沟加固图）。4.3 吊车从主控室前中间的路面行进经过加固的电缆沟到主变侧面的空地处，经专业资料.停稳后落下支撑脚，位置如附件。支撑脚不得碾压电缆沟边及护栏。4.5 开始起吊拆除主变附件及拆除 1 号主变附件、消弧线圈、1 号主变压器 6kV侧出线钢构架。严格控制吊车吊臂角度，设专人监护，吊臂离 110kV 侧带电区安全距离不小于 5 米；吊臂旋转方向只能在主变与主控室前路面间旋转五、注意事项：5.1 吊车行进路线路面经过电缆沟需用枕木、钢板加强电缆沟盖板。5.2 吊车行进路线路面无施工电源电缆通过...
