吨超滤系统技术设计方案

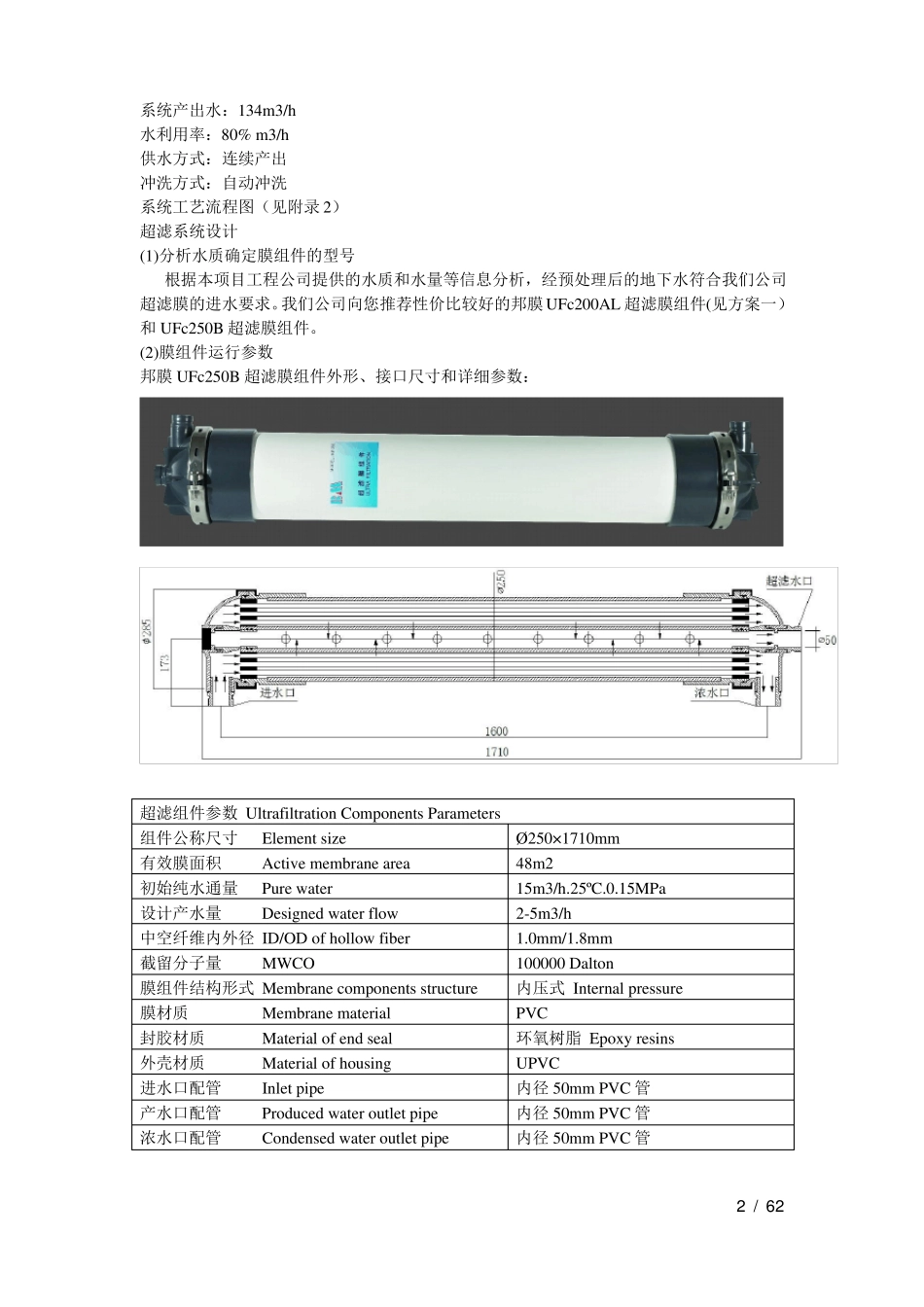

项目设计书项目编号：项目名称：产水 134t/h 超滤系统设计珠海市邦膜科技有限公司技术服务中心2011 年 12 月 19工程概况：原水水源：地下水要求产水水量：134T/H超滤系统主要用途：去除经预处理后的地下水中所含有的悬浮物质、胶体、大颗粒物质和细菌等大分子物质，降低 SDI 值和浊度，达到 RO 进水要求。项目设计要求及依据进水要求：总不溶解固体含量<5%,颗粒直径<50um,浊度<15NTU,水温不骤升骤降,油/脂含量<20Mg/L产水水质：进水浊度小于5NTU 时，产水SDI<2；进水浊度大于5NTU 时，产水 SDI<3，产水浊度<0.1NTU；细菌去除率≥99.99%。1 / 61系统产出水：134m3/h水利用率：80% m3/h供水方式：连续产出冲洗方式：自动冲洗系统工艺流程图（见附录 2）超滤系统设计(1)分析水质确定膜组件的型号根据本项目工程公司提供的水质和水量等信息分析，经预处理后的地下水符合我们公司超滤膜的进水要求。我们公司向您推荐性价比较好的邦膜 UFc200AL 超滤膜组件(见方案一）和 UFc250B 超滤膜组件。(2)膜组件运行参数邦膜 UFc250B 超滤膜组件外形、接口尺寸和详细参数：超滤组件参数 Ultrafiltration Components Parameters组件公称尺寸Element size有效膜面积Active membrane area初始纯水通量Pure water设计产水量Designed water flow中空纤维内外径 ID/OD of hollow fiber截留分子量MWCO膜组件结构形式 Membrane components structure膜材质Membrane material封胶材质Material of end seal外壳材质Material of housing进水口配管Inlet pipe产水口配管Produced water outlet pipe浓水口配管Condensed water outlet pipeØ250×1710mm48m215m3/h.25ºC.0.15MPa2-5m3/h1.0mm/1.8mm100000 Dalton内压式 Internal pressurePVC环氧树脂 Epoxy resinsUPVC内径 50mm PVC 管内径 50mm PVC 管内径 50mm PVC 管2 / 62(3)水通量的确定针对本项目水质的特点，从超滤膜的运行和使用寿命来考虑，建议超滤膜平均水通量为 65L/（m2·h）。（备注：长期运行的温度对水通量有直接的影响，以 25℃为基准，每变化 1℃的调整系数为 2.15% ）（4）超滤膜数量计算选用邦膜 UFc250B 超滤膜,按 65L/（m2·h）25℃水通量计算，单支膜有效面积为 48m2（膜利用率 98%以上），则膜数量如下：单支膜组件产水量：48ｍ２×98%×65L/（m2·h）/ 1000≈3.05T/H总膜用量：134/3.05≈43.9(取 44 支）设计 1 ...
