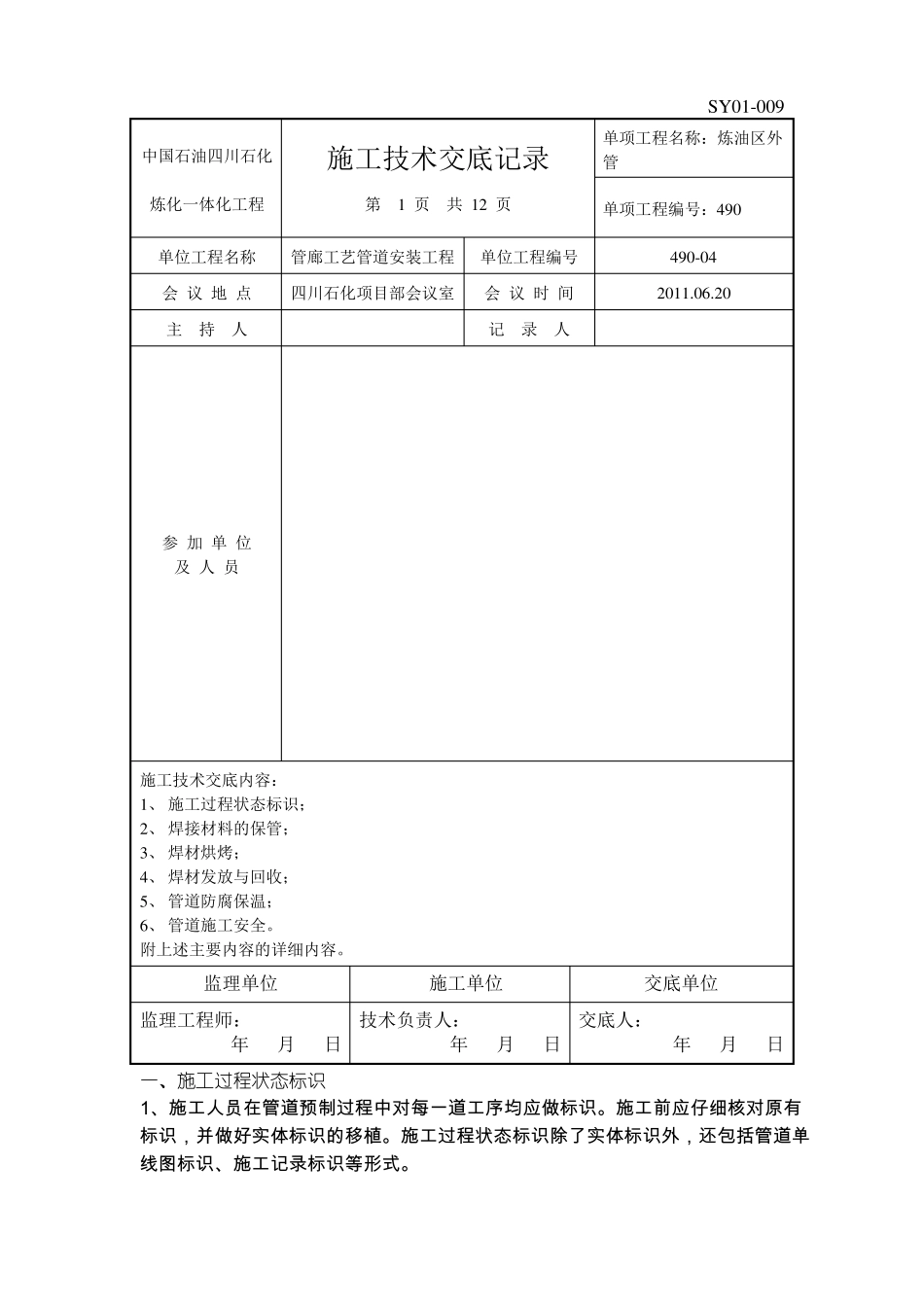

SY01-009中国石油四川石化炼化一体化工程单位工程名称会 议 地 点主持人施工技术交底记录第1 页共 12 页管廊工艺管道安装工程四川石化项目部会议室单位工程编号会 议 时 间单项工程名称：炼油区外管单项工程编号：490490-042011
20记录人参 加 单 位及 人 员施工技术交底内容：1、 施工过程状态标识；2、 焊接材料的保管；3、 焊材烘烤；4、 焊材发放与回收；5、 管道防腐保温；6、 管道施工安全
附上述主要内容的详细内容
监理单位施工单位交底单位监理工程师：技术负责人：交底人：年月日年月日年月日一、施工过程状态标识1、施工人员在管道预制过程中对每一道工序均应做标识
施工前应仔细核对原有标识，并做好实体标识的移植
施工过程状态标识除了实体标识外，还包括管道单线图标识、施工记录标识等形式

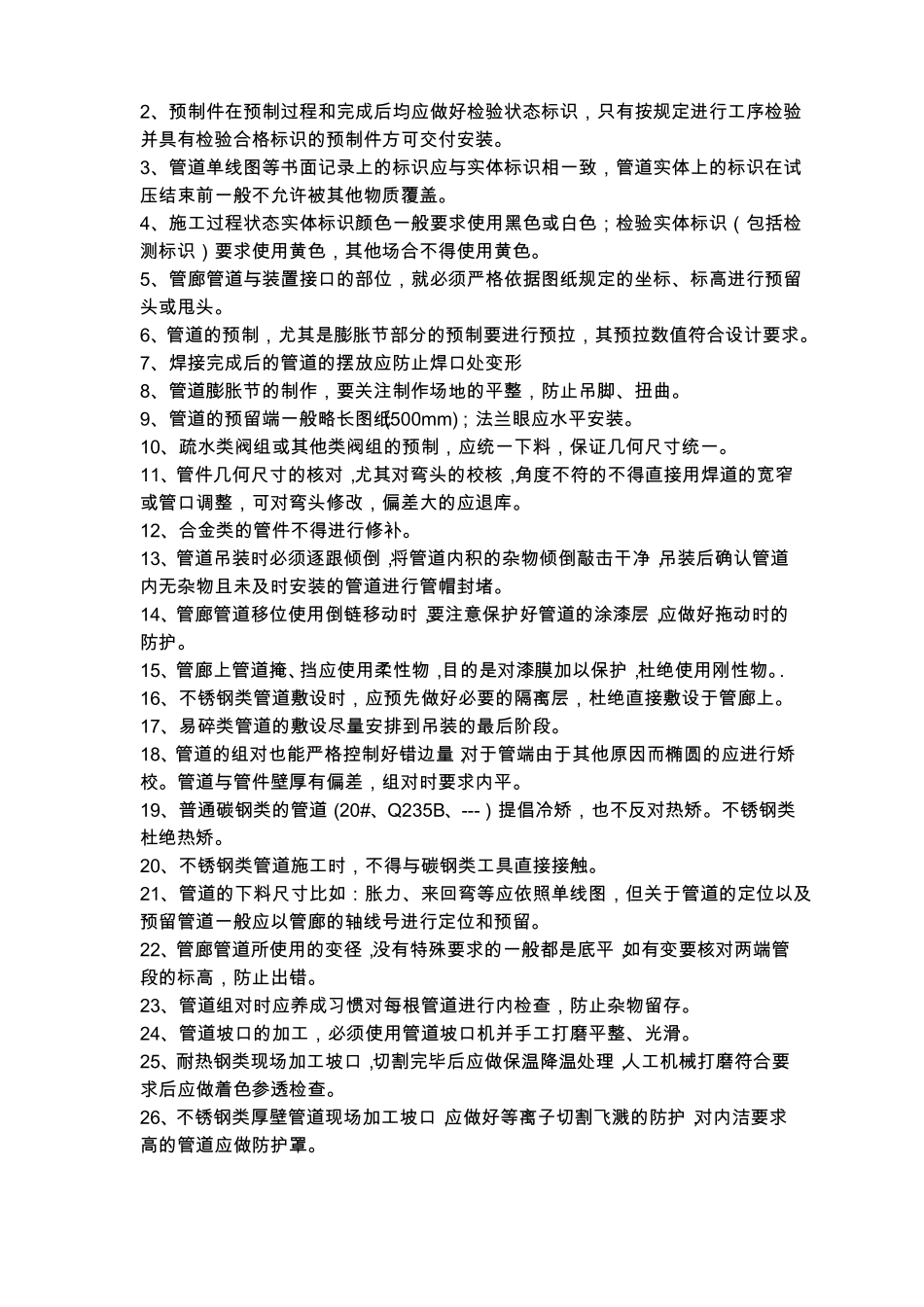

2、预制件在预制过程和完成后均应做好检验状态标识，只有按规定进行工序检验并具有检验合格标识的预制件方可交付安装
3、管道单线图等书面记录上的标识应与实体标识相一致，管道实体上的标识在试压结束前一般不允许被其他物质覆盖
4、施工过程状态实体标识颜色一般要求使用黑色或白色；检验实体标识（包括检测标识）要求使用黄色，其他场合不得使用黄色
5、管廊管道与装置接口的部位，就必须严格依据图纸规定的坐标、标高进行预留头或甩头
6、管道的预制，尤其是膨胀节部分的预制要进行预拉，其预拉数值符合设计要求
7、焊接完成后的管道的摆放应防止焊口处变形8、管道膨胀节的制作，要关注制作场地的平整，防止吊脚、扭曲
9、管道的预留端一般略长图纸(500mm)；法兰眼应水平安装
10、疏水类阀组或其他类阀组的预制，应统一下料，保证几何尺寸统一
11、管件几何尺寸的核对，尤其对弯头的校核，角度不符的不得直接用焊道的宽窄或管口调整，可对弯头修改，偏差大的应退库
12、合金类的管件不得进行修补
