围墙技术交底

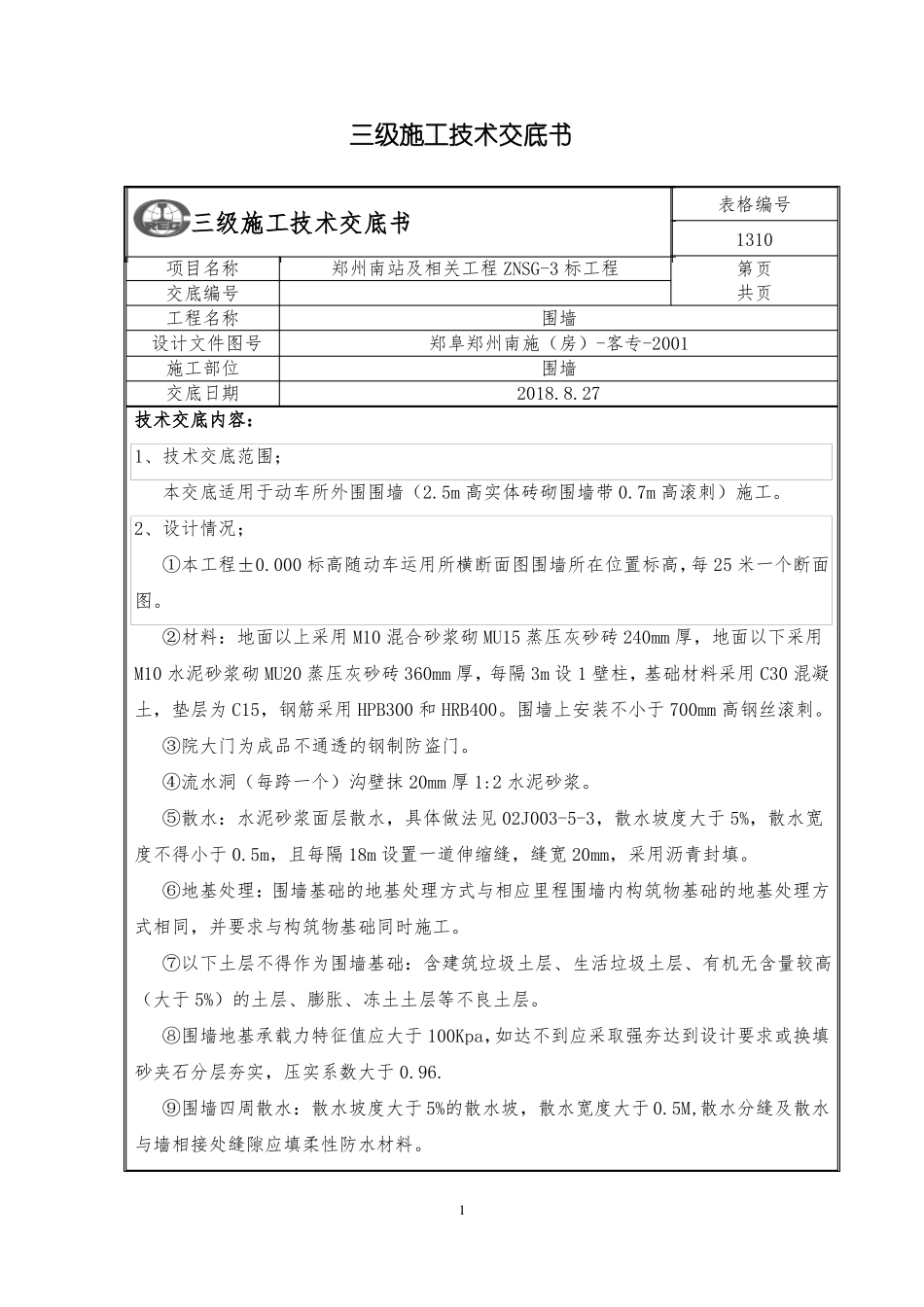

三级施工技术交底书表格编号三级施工技术交底书项目名称交底编号工程名称设计文件图号施工部位交底日期技术交底内容：1、技术交底范围；郑州南站及相关工程 ZNSG-3 标工程围墙郑阜郑州南施（房）-客专-2001围墙2018.8.271310第页共页本交底适用于动车所外围围墙（2.5m 高实体砖砌围墙带 0.7m 高滚刺）施工。2、设计情况；①本工程±0.000 标高随动车运用所横断面图围墙所在位置标高，每 25 米一个断面图。②材料：地面以上采用 M10 混合砂浆砌 MU15 蒸压灰砂砖 240mm 厚，地面以下采用M10 水泥砂浆砌 MU20 蒸压灰砂砖 360mm 厚，每隔 3m 设 1 壁柱，基础材料采用 C30 混凝土，垫层为 C15，钢筋采用 HPB300 和 HRB400。围墙上安装不小于 700mm 高钢丝滚刺。③院大门为成品不通透的钢制防盗门。④流水洞（每跨一个）沟壁抹 20mm 厚 1:2 水泥砂浆。⑤散水：水泥砂浆面层散水，具体做法见 02J003-5-3，散水坡度大于 5%，散水宽度不得小于 0.5m，且每隔 18m 设置一道伸缩缝，缝宽 20mm，采用沥青封填。⑥地基处理：围墙基础的地基处理方式与相应里程围墙内构筑物基础的地基处理方式相同，并要求与构筑物基础同时施工。⑦以下土层不得作为围墙基础：含建筑垃圾土层、生活垃圾土层、有机无含量较高（大于 5%）的土层、膨胀、冻土土层等不良土层。⑧围墙地基承载力特征值应大于 100Kpa，如达不到应采取强夯达到设计要求或换填砂夹石分层夯实，压实系数大于 0.96.⑨围墙四周散水：散水坡度大于 5%的散水坡，散水宽度大于 0.5M,散水分缝及散水与墙相接处缝隙应填柔性防水材料。1⑩围墙埋深应根据不同地段调整，但不小于 1.3m。⑪围墙基础施工完毕后及时回填优质素土或粉土，接近表层时回填透水性差的粘土，分层压实，夯实后的重度不得小于 18kn/m³,夯实系数应大于 0.94。⑫地基若坐落在高填方地基上，应对四周做护坡。回填土选用粉质粘土，土料中有机质含量不得超过 5%，亦不得含有冻土或膨胀土。土料含有砂石时，砂石最大粒径不大于 50mm。分层压实，每层的压实系数大于 0.94 边坡必须稳定，严禁松石、危石，采用浆砌片石护坡。3、施工准备工作；①作业条件及人员准备：提供出作业面，作业人员到位。②机具准备：挖掘机、铁锹、钢卷尺、铁抹子、灰桶、线锤等。③材料准备：线绳、灰砂砖、白灰、钢筋、钢管扣件、沥青等。4、施工工艺工艺流程：定位中线→土方开挖→100mm 基础 C15 垫层→绑扎基础...
