固结灌浆作业指导书

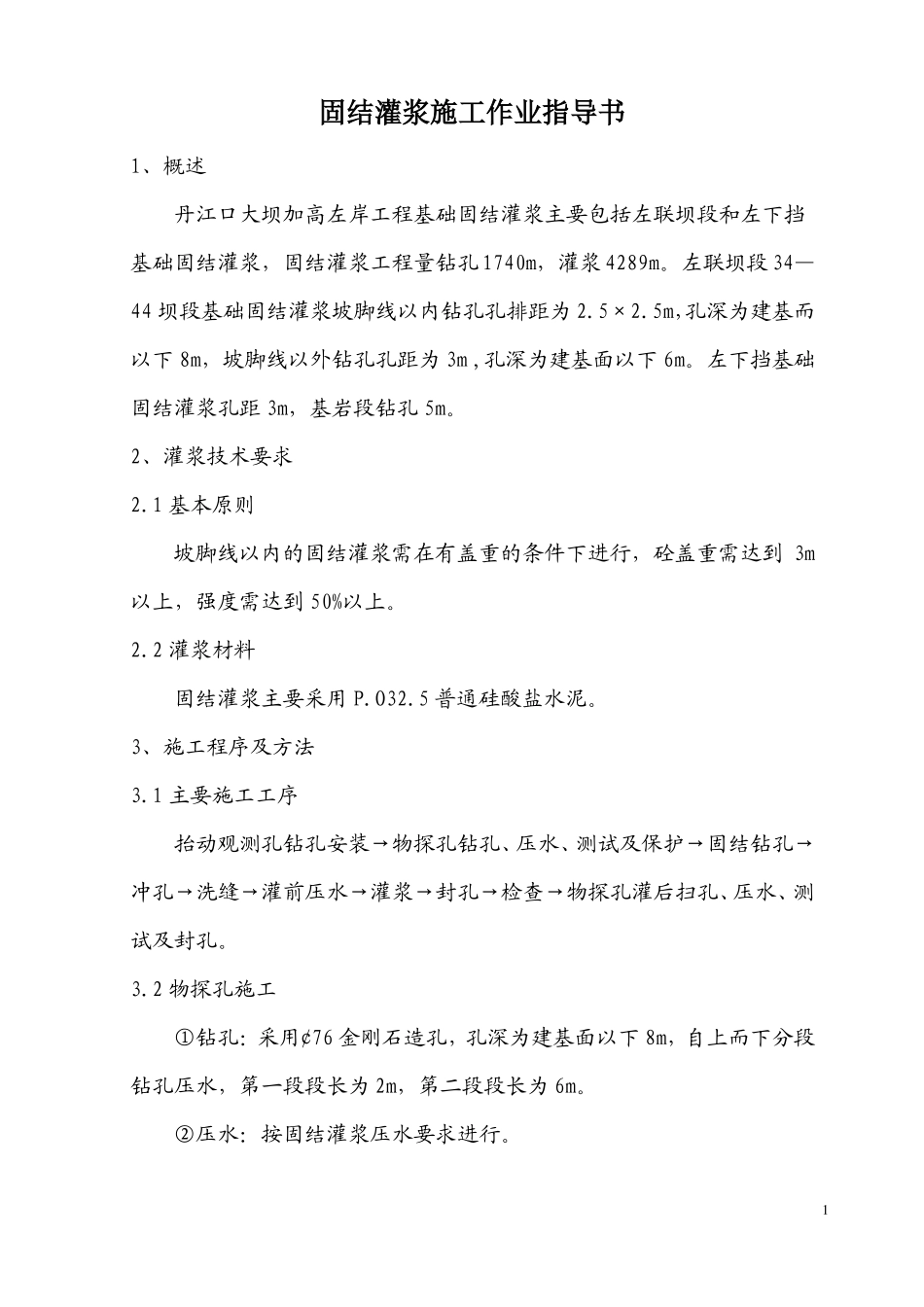

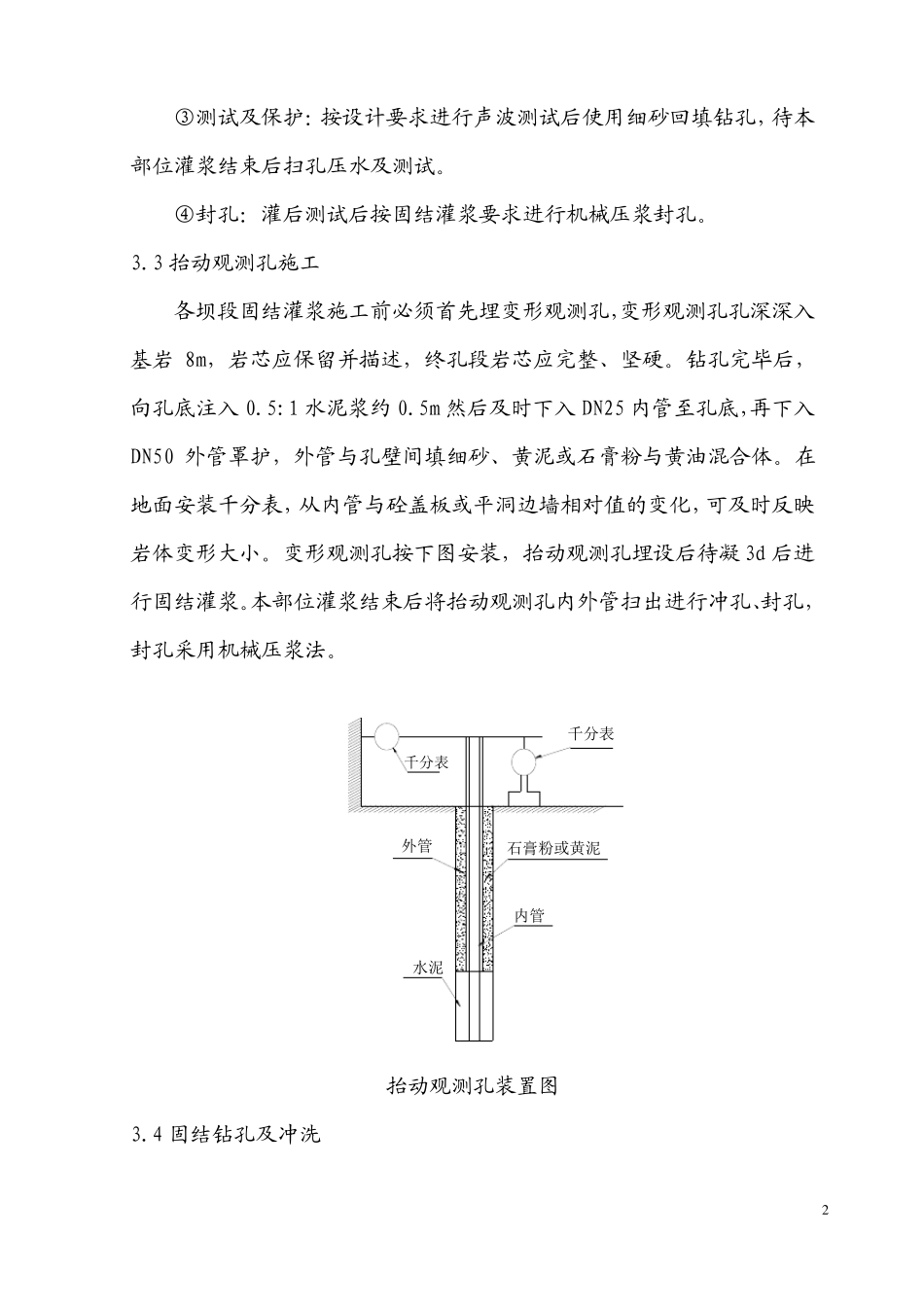

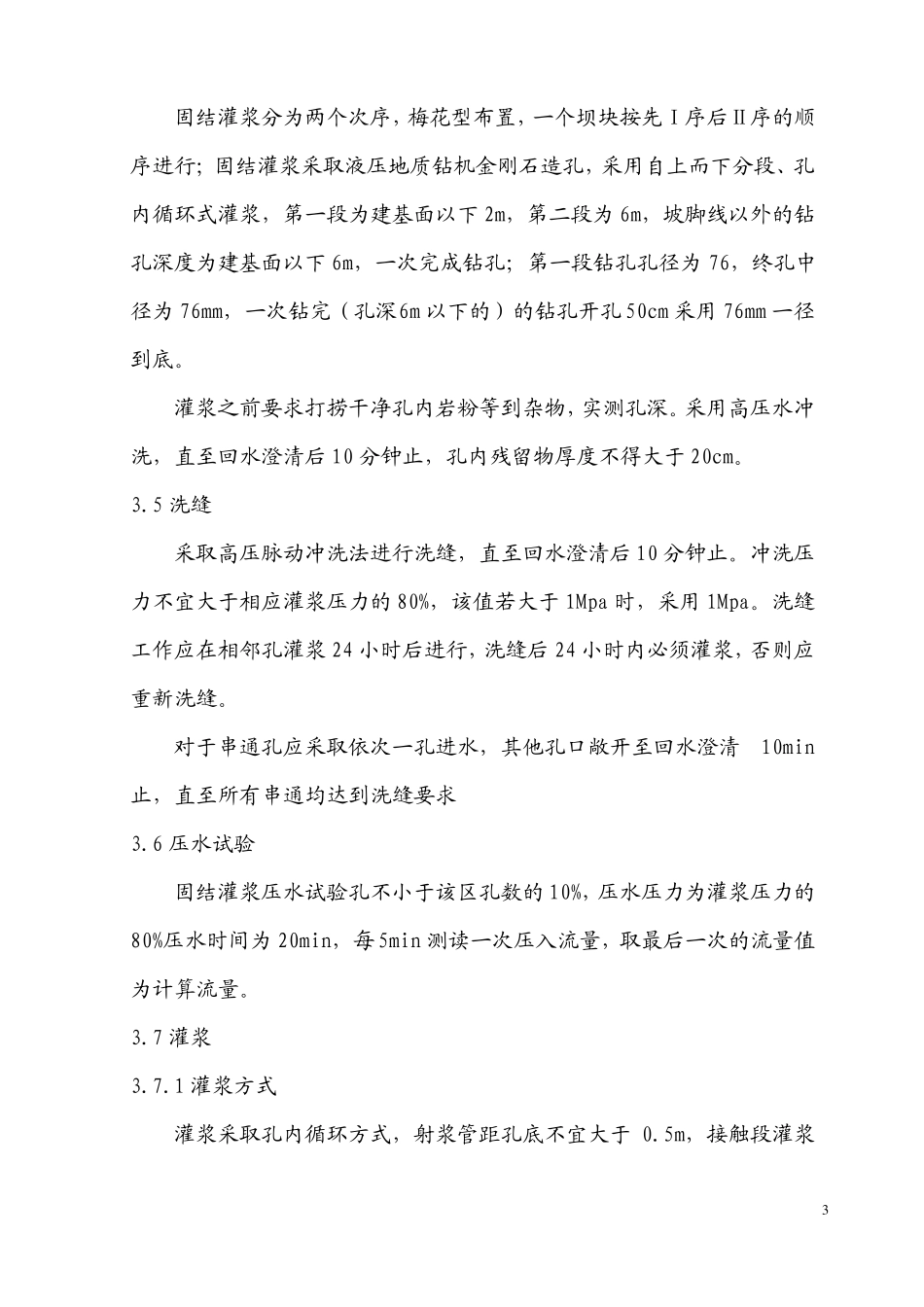

固结灌浆施工作业指导书1、概述丹江口大坝加高左岸工程基础固结灌浆主要包括左联坝段和左下挡基础固结灌浆，固结灌浆工程量钻孔1740m，灌浆 4289m。左联坝段 34—44 坝段基础固结灌浆坡脚线以内钻孔孔排距为 2.5×2.5m，孔深为建基而以下 8m，坡脚线以外钻孔孔距为 3m ,孔深为建基面以下 6m。左下挡基础固结灌浆孔距 3m，基岩段钻孔 5m。2、灌浆技术要求2.1 基本原则坡脚线以内的固结灌浆需在有盖重的条件下进行，砼盖重需达到 3m以上，强度需达到 50%以上。2.2 灌浆材料固结灌浆主要采用 P.O32.5 普通硅酸盐水泥。3、施工程序及方法3.1 主要施工工序抬动观测孔钻孔安装→物探孔钻孔、压水、测试及保护→固结钻孔→冲孔→洗缝→灌前压水→灌浆→封孔→检查→物探孔灌后扫孔、压水、测试及封孔。3.2 物探孔施工①钻孔：采用¢76 金刚石造孔，孔深为建基面以下 8m，自上而下分段钻孔压水，第一段段长为 2m，第二段段长为 6m。②压水：按固结灌浆压水要求进行。1③测试及保护：按设计要求进行声波测试后使用细砂回填钻孔，待本部位灌浆结束后扫孔压水及测试。④封孔：灌后测试后按固结灌浆要求进行机械压浆封孔。3.3 抬动观测孔施工各坝段固结灌浆施工前必须首先埋变形观测孔，变形观测孔孔深深入基岩 8m，岩芯应保留并描述，终孔段岩芯应完整、坚硬。钻孔完毕后，向孔底注入 0.5:1 水泥浆约 0.5m 然后及时下入 DN25 内管至孔底，再下入DN50 外管罩护，外管与孔壁间填细砂、黄泥或石膏粉与黄油混合体。在地面安装千分表，从内管与砼盖板或平洞边墙相对值的变化，可及时反映岩体变形大小。变形观测孔按下图安装，抬动观测孔埋设后待凝 3d 后进行固结灌浆。本部位灌浆结束后将抬动观测孔内外管扫出进行冲孔、封孔，封孔采用机械压浆法。水泥外管石膏粉或黄泥千分表千分表内管抬动观测孔装臵图3.4 固结钻孔及冲洗2固结灌浆分为两个次序，梅花型布臵，一个坝块按先Ⅰ序后Ⅱ序的顺序进行；固结灌浆采取液压地质钻机金刚石造孔，采用自上而下分段、孔内循环式灌浆，第一段为建基面以下 2m，第二段为 6m，坡脚线以外的钻孔深度为建基面以下 6m，一次完成钻孔；第一段钻孔孔径为 76，终孔中径为 76mm，一次钻完（孔深6m 以下的）的钻孔开孔 50cm 采用 76mm 一径到底。灌浆之前要求打捞干净孔内岩粉等到杂物，实测孔深。采用高压水冲洗，直至回水澄清后 10 分钟止，孔内残留物厚度不得大于 20cm。3.5 洗缝采取...
