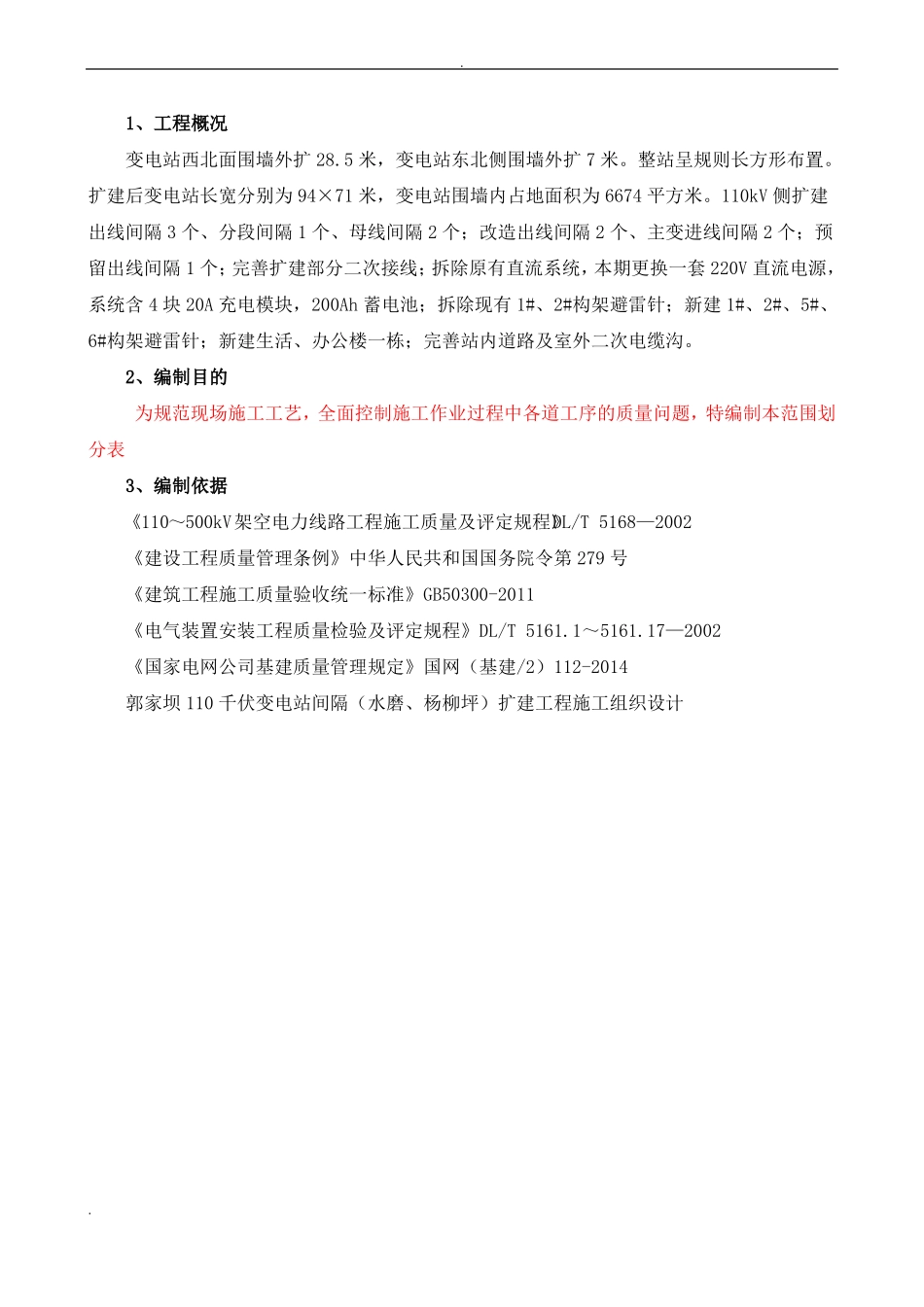

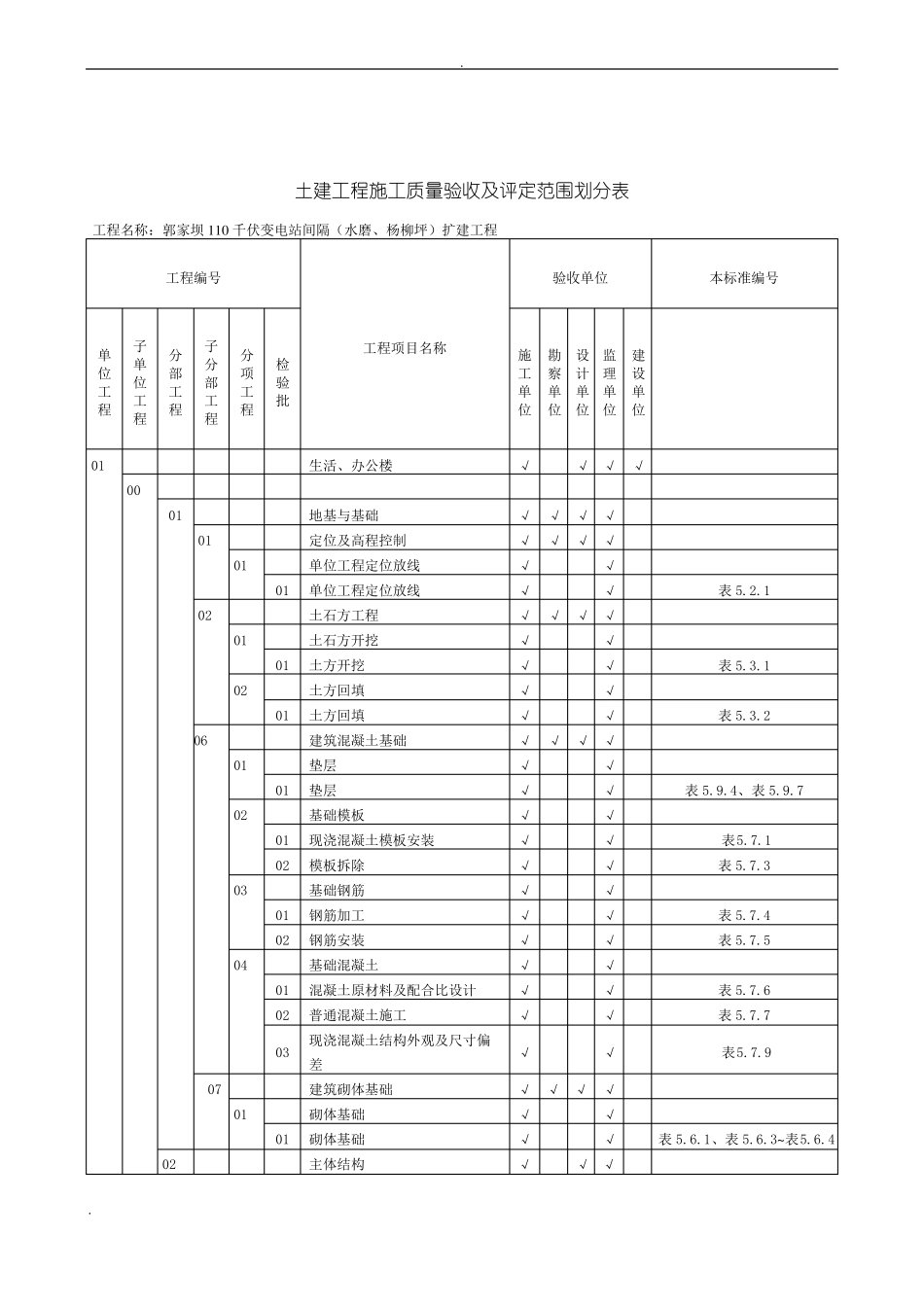

.郭家坝 110 千伏变电站间隔（水磨、杨柳坪）扩建工程.施工质量验收及评定范围划分表中国铁建电气化局集团成都指挥部编制时间：年月日.1、工程概况变电站西北面围墙外扩 28.5 米，变电站东北侧围墙外扩 7 米。整站呈规则长方形布置。扩建后变电站长宽分别为 94×71 米，变电站围墙内占地面积为 6674 平方米。110kV 侧扩建出线间隔 3 个、分段间隔 1 个、母线间隔 2 个；改造出线间隔 2 个、主变进线间隔 2 个；预留出线间隔 1 个；完善扩建部分二次接线；拆除原有直流系统，本期更换一套 220V 直流电源，系统含 4 块 20A 充电模块，200Ah 蓄电池；拆除现有 1#、2#构架避雷针；新建 1#、2#、5#、6#构架避雷针；新建生活、办公楼一栋；完善站内道路及室外二次电缆沟。2、编制目的为规范现场施工工艺，全面控制施工作业过程中各道工序的质量问题，特编制本范围划分表3、编制依据《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168—2002《建设工程质量管理条例》中华人民共和国国务院令第 279 号《建筑工程施工质量验收统一标准》GB50300-2011《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17—2002《国家电网公司基建质量管理规定》国网（基建/2）112-2014郭家坝 110 千伏变电站间隔（水磨、杨柳坪）扩建工程施工组织设计..土建工程施工质量验收及评定范围划分表工程名称：郭家坝 110 千伏变电站间隔（水磨、杨柳坪）扩建工程工程编号验收单位本标准编号单位工程子单位工程00分部工程子分部工程01分项工程工程项目名称检验批施工单位勘察单位设计单位监理单位建设单位010101生活、办公楼地基与基础定位及高程控制单位工程定位放线√√√√表 5.2.1表 5.3.1表 5.3.2√√√√√√√√√√√√01单位工程定位放线0201土石方工程土石方开挖√√√√√√√√√√√√01土方开挖02土方回填01土方回填0601建筑混凝土基础垫层√√√√√√√√√√√√√√√√√√√√√√√√√√√√01垫层02基础模板表 5.9.4、表 5.9.7表5.7.1表 5.7.3表 5.7.4表 5.7.5表 5.7.6表 5.7.7表5.7.9表 5.6.1、表 5.6.3~表5.6.401现浇混凝土模板安装02模板拆除03基础钢筋01钢筋加工02钢筋安装04基础混凝土01混凝土原材料及配合比设计02普通混凝土施工030701现浇混凝土结构外观及尺寸偏差建筑砌体基础砌体基础√√√√√√√√√01砌体基础02.主体结构√√.0101混凝土结构模板√√√√√√√√√√√...
