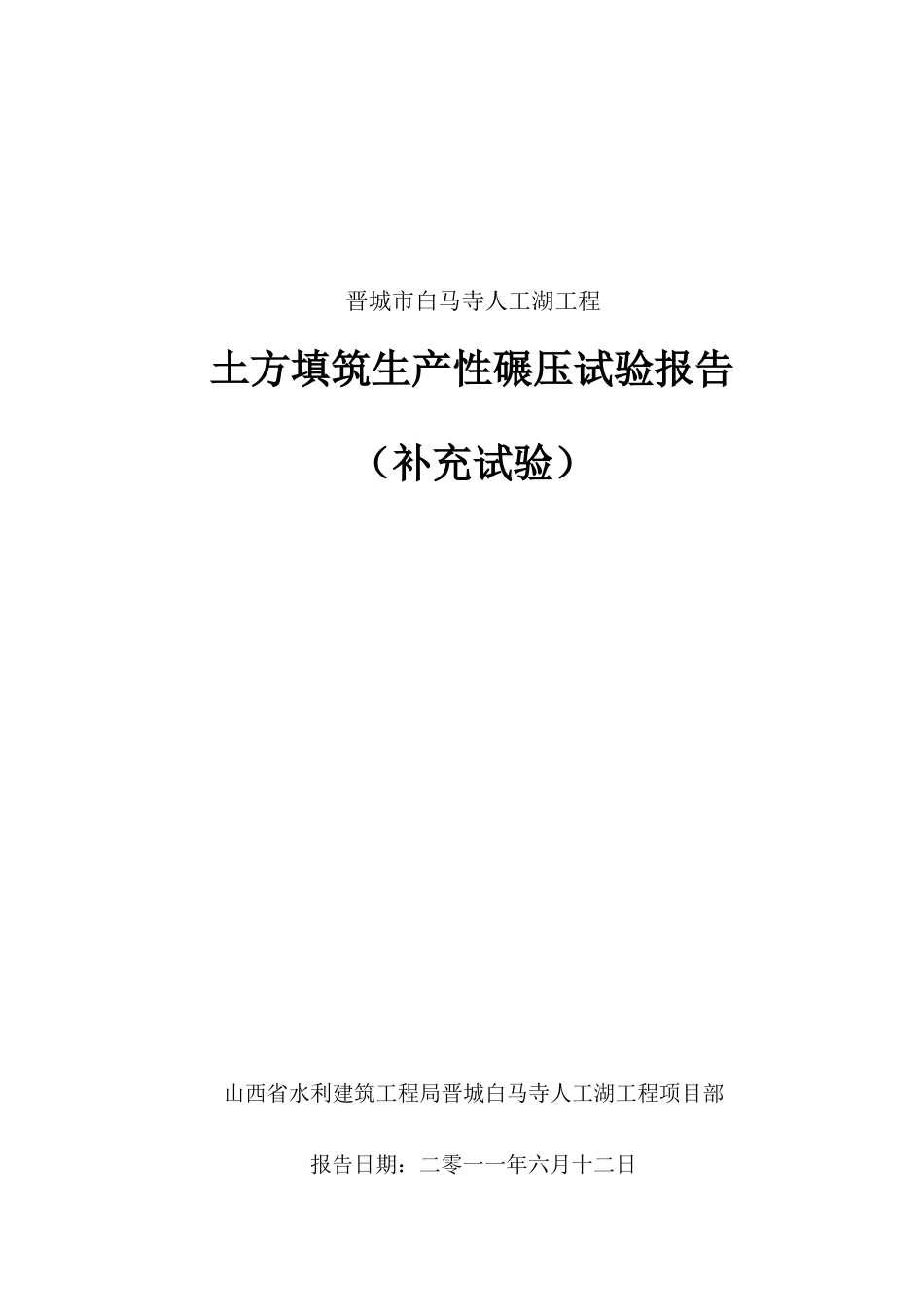

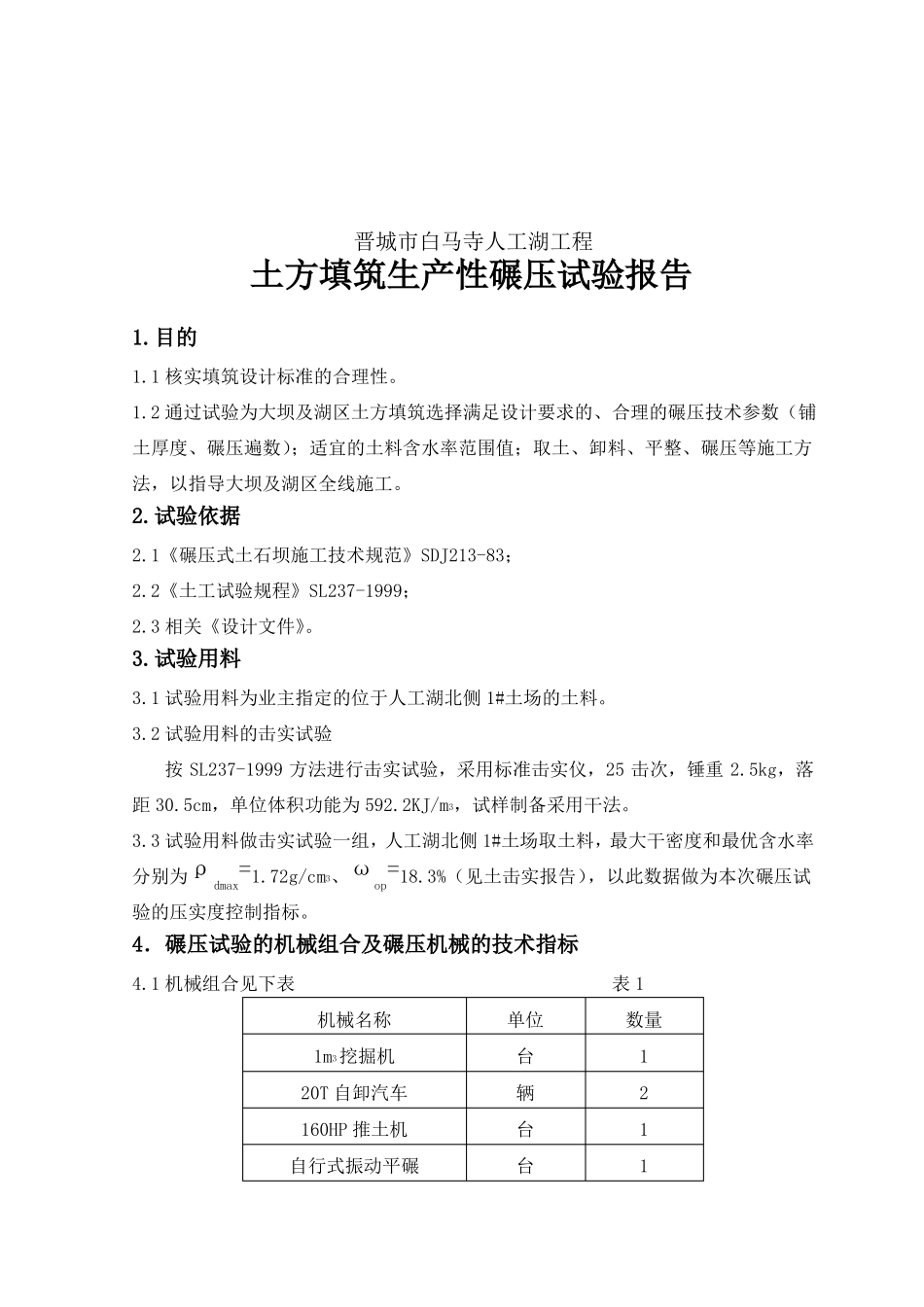

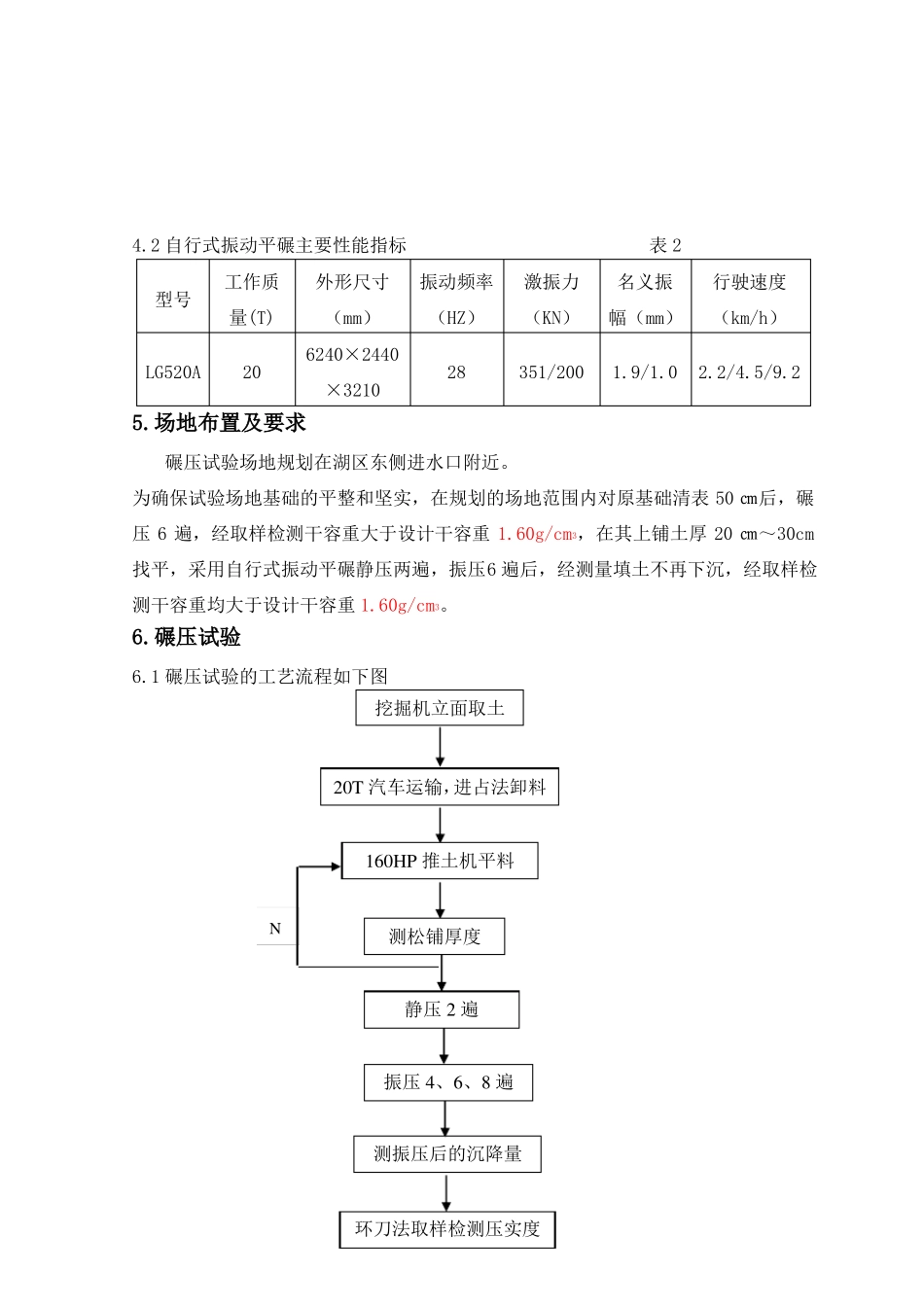

晋城市白马寺人工湖工程土方填筑生产性碾压试验报告（补充试验）山西省水利建筑工程局晋城白马寺人工湖工程项目部报告日期：二零一一年六月十二日晋城市白马寺人工湖工程土方填筑生产性碾压试验报告1.目的1.1 核实填筑设计标准的合理性。1.2 通过试验为大坝及湖区土方填筑选择满足设计要求的、合理的碾压技术参数（铺土厚度、碾压遍数）；适宜的土料含水率范围值；取土、卸料、平整、碾压等施工方法，以指导大坝及湖区全线施工。2.试验依据2.1《碾压式土石坝施工技术规范》SDJ213-83；2.2《土工试验规程》SL237-1999；2.3 相关《设计文件》。3.试验用料3.1 试验用料为业主指定的位于人工湖北侧 1#土场的土料。3.2 试验用料的击实试验按 SL237-1999 方法进行击实试验，采用标准击实仪，25 击次，锤重 2.5kg，落距 30.5cm，单位体积功能为 592.2KJ/m3，试样制备采用干法。3.3 试验用料做击实试验一组，人工湖北侧 1#土场取土料，最大干密度和最优含水率分别为ρdmax=1.72g/cm3、ωop=18.3%（见土击实报告），以此数据做为本次碾压试验的压实度控制指标。4．碾压试验的机械组合及碾压机械的技术指标4.1 机械组合见下表表 1机械名称1m3挖掘机20T 自卸汽车160HP 推土机自行式振动平碾单位台辆台台数量12114.2 自行式振动平碾主要性能指标表 2型号工作质量(T)20外形尺寸（mm）6240×2440×3210振动频率（HZ）28激振力（KN）351/200名义振幅（mm）行驶速度（km/h）LG520A1.9/1.02.2/4.5/9.25.场地布置及要求碾压试验场地规划在湖区东侧进水口附近。为确保试验场地基础的平整和坚实，在规划的场地范围内对原基础清表 50 ㎝后，碾压 6 遍，经取样检测干容重大于设计干容重 1.60g/cm3，在其上铺土厚 20 ㎝～30cm找平，采用自行式振动平碾静压两遍，振压6 遍后，经测量填土不再下沉，经取样检测干容重均大于设计干容重 1.60g/cm3。6.碾压试验6.1 碾压试验的工艺流程如下图挖掘机立面取土20T 汽车运输，进占法卸料N160HP 推土机平料测松铺厚度静压 2 遍振压 4、6、8 遍测振压后的沉降量环刀法取样检测压实度6.2 试验方法6.2.1 在压实、找平的基础上，按碾压试验场地平面布置图（见图 1）的要求，用白灰线放出试验场地。测量人员在试验场地内取样点上测量高程，并将不同碾压遍数的取样断面引出试验场地以外进行标识。6.2.2 参照类似工程经验，本次试验机械松铺厚度选择 30cm、35cm、40cm 三个不同铺土厚度。6.2.3 人...
