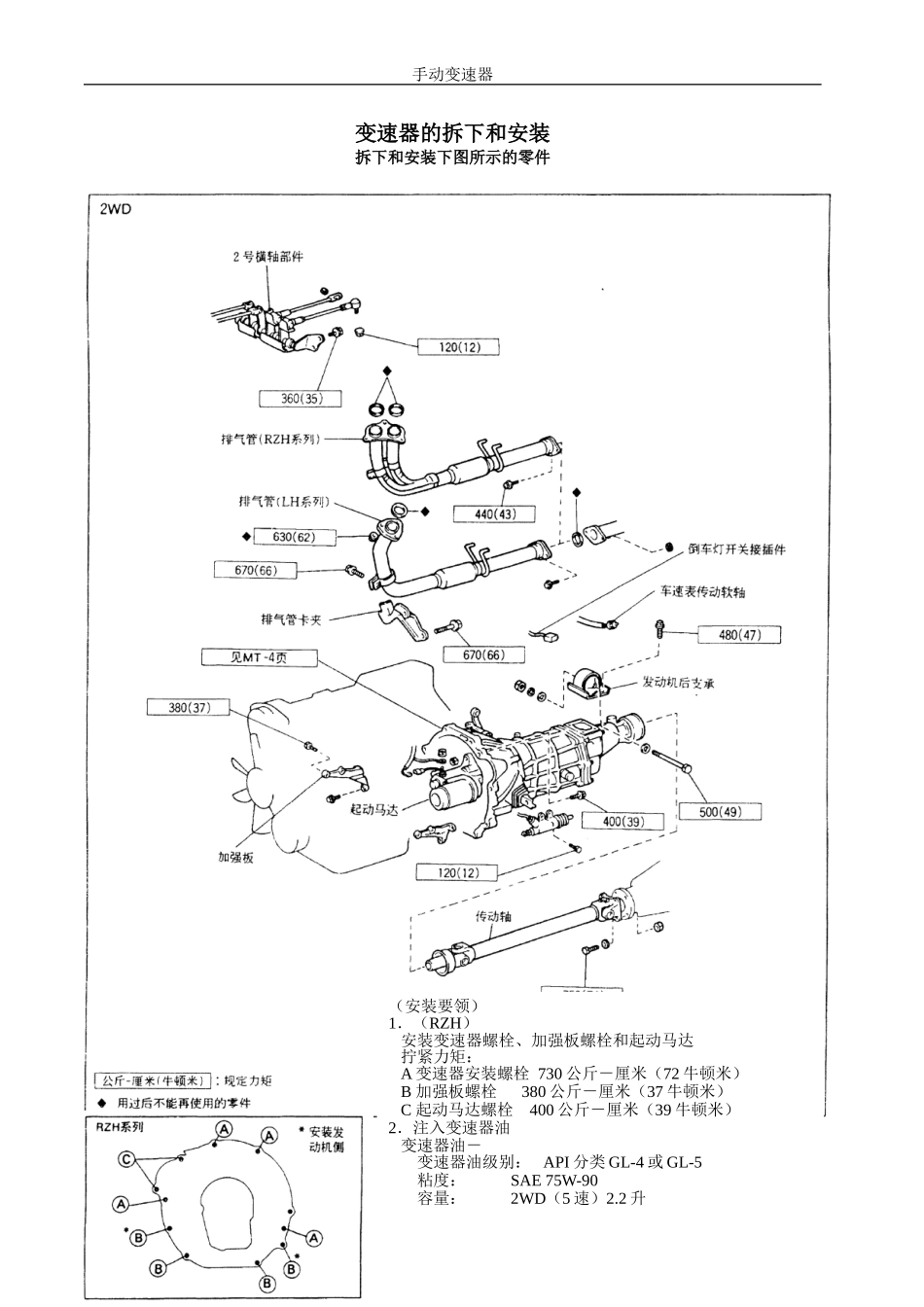

手动变速器手动变速器MT－1页次概要――――――――――――――――――MT－2注意事项――――――――――――――――MT－2故障诊断――――――――――――――――MT－2变速器的拆下和安装―――――――――――MT－3（G55变速器）变速器的分解――――――――――――――MT－5零件分解图――――――――――――――MT－6变速器的分解―――――――――――――MT－7部件――――――――――――――――――MT－15输入轴部件――――――――――――――MT－15输出轴部件――――――――――――――MT－17中间轴齿轮部件和倒档惰齿轮――――――MT－25换档杆轴部件―――――――――――――MT－29前轴承护圈――――――――――――――MT－34延伸壳――――――――――――――――MT－35变速器的装配――――――――――――――MT－36手动变速器概要变速器G55型变速器是由前进档齿轮和一个滑动啮合倒档齿轮组成的常啮合同步器。其规格和横剖示图如下所示。规格变速器型号G55(2WD)发动机型号1RZ传动比1档4.4522档2.6193档1.5174档1.0005档0.854倒档4.472传动油容量2.2传动油牌号API分类GL-4或GL-5SAE75W-90注意事项在使用FIPG材料，必须注意下列各点。●使用刮刀或垫片括刀或从垫片面除去所有旧的密封（FIPG）材料。●彻底擦干净所有零件，从它们的表面清除所有的松疏材料。●使用无渣溶剂清洗所有密封表面。●在密封表面上涂敷约1毫米大小的珠状密封剂。●零件必须在涂上密封材料后10分钟之内装配好。否则，密封(FIPG)材料必须除去并重新涂敷。故障诊断故障现象可能原因检修方法页次难于换档或不能换档输出轴上的花键弄脏或有粘附物变速箱故障视需要修理分解和检查变速器MT－3MT－3变速器脱离啮合变速箱故障分解和检查变速器MT－3MT－2手动变速器变速器的拆下和安装拆下和安装下图所示的零件MT－3（安装要领）1．（RZH）安装变速器螺栓、加强板螺栓和起动马达拧紧力矩：A变速器安装螺栓730公斤－厘米（72牛顿米）B加强板螺栓380公斤－厘米（37牛顿米）C起动马达螺栓400公斤－厘米（39牛顿米）2．注入变速器油变速器油－变速器油级别：API分类GL-4或GL-5粘度：SAE75W-90容量：2WD（5速）2.2升手动变速器变速器的分解（G55变速器）MT－4手动变速器零件分解图零件分解图（接上）MT－5手动变速器零件分解图（接上）MT－6变速器的分解1．拆下分离叉和轴承2．拆下倒车灯开关和车速表传动软轴（2WD）3．从变速器外壳拆下离合器壳体4．拆下换档杆轴壳体部件5．拆下延伸壳6．拆下前轴承护圈手动变速器MT－77．拆下轴承弹簧卡环使用弹簧卡环钳拆下2个弹簧卡环。8．将中间板从变速器外壳分开（a）如图所示固定住变速器。（b）使用塑料锤子小心地敲出变速器外壳。（c）如图所示从中间板上拆下变速器。9．将中间板固定在台虎钳上（a）如图所示使用2个离合器壳体螺栓、平板垫圈和适当的螺母进行固定。注意：要讲平板垫圈装在正常位置的相反一侧。采用增加或减少平板垫圈的方法，使螺栓端部和螺母的前端面相平齐。（b）将中间板固定在台虎钳上。10．拆下直螺塞、锁球和弹簧（a）使用扭力套筒扳手拆下直螺塞。（扭力套筒扳手4009042－00020）4速3个螺塞5速4个螺塞（b）使用磁棒取出弹簧和钢球。手动变速器MT－811．拆下换档叉轴的弹簧卡环使用2把螺丝起子和锤子敲出弹簧卡环。5速：4个弹簧卡环。4速：2个弹簧卡环。12．拆下3档换档叉和4档换档叉轴（a）使用尖头冲子和锤子带槽弹簧销。（b）拆下4档换档叉轴。（c）从倒档换档头拆下钢球。（d）拆下3档换档叉。13．拆下3档换档叉轴、倒档换档头和叉（5速）（a）使用磁棒取出1号联锁钢球。（5速）（b）使用磁棒从3档换档叉轴上拆下2号联锁销。手动变速器MT－9（c）使用尖头冲子和锤子从倒档换档叉上敲出带槽弹簧销。（d）拆下3档换档叉轴和倒档换档头。（e）拆下1号联锁销。（f）拆下倒档换档臂和叉。（g）使用螺丝起子拆下2个E型环。（h）将换档臂和臂蹄分开。14．拆下2档换档叉轴（a）使用磁棒从2档换档叉轴拆下联锁销。（b）使用尖头冲头和锤子从2档换档叉上敲出带槽弹簧销。手动变速器MT－10（c）拆下2档换档叉轴。（d...
