2024年燃汽轮机培训总结范文

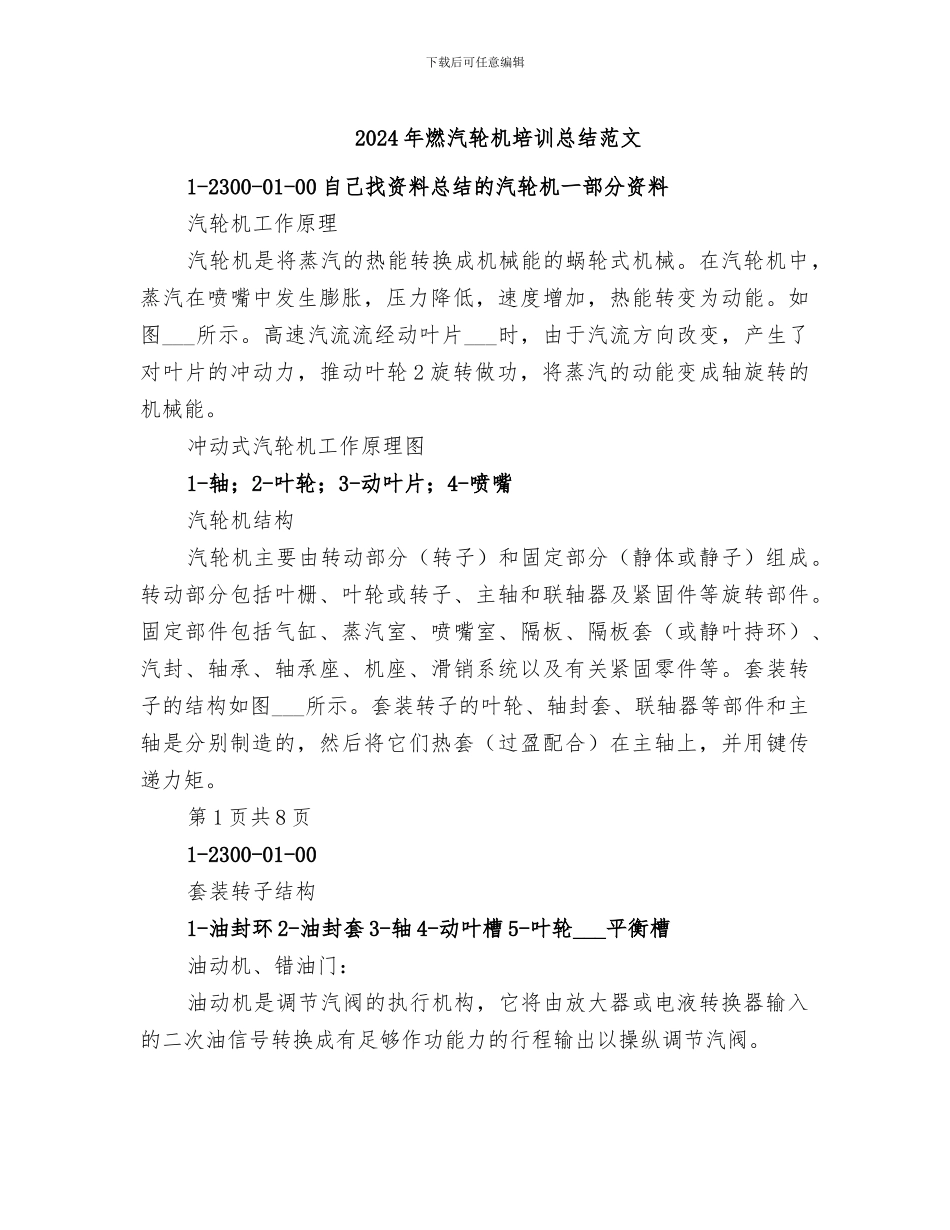

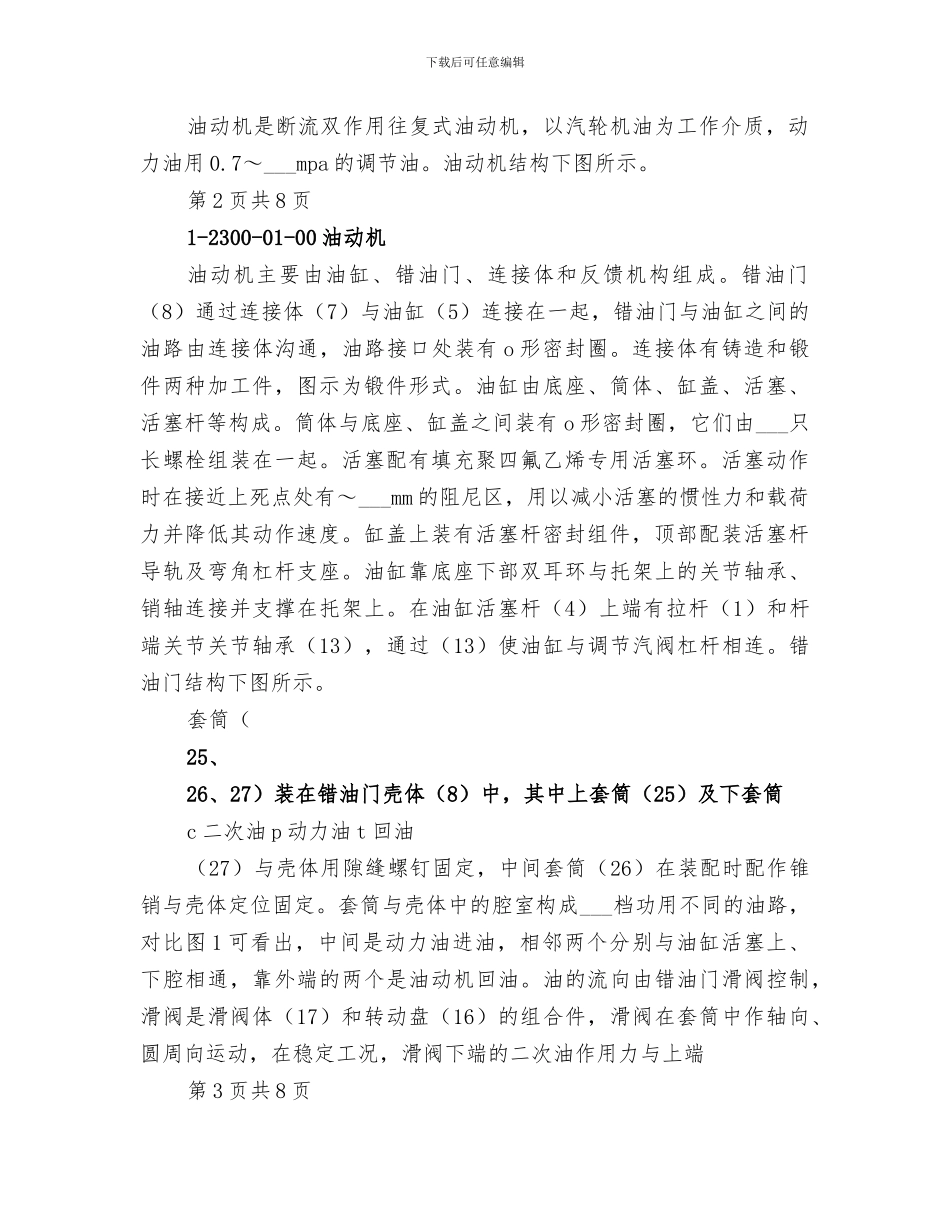

下载后可任意编辑2024 年燃汽轮机培训总结范文1-2300-01-00 自己找资料总结的汽轮机一部分资料汽轮机工作原理汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。在汽轮机中，蒸汽在喷嘴中发生膨胀，压力降低，速度增加，热能转变为动能。如图___所示。高速汽流流经动叶片___时，由于汽流方向改变，产生了对叶片的冲动力，推动叶轮 2 旋转做功，将蒸汽的动能变成轴旋转的机械能。冲动式汽轮机工作原理图1-轴；2-叶轮；3-动叶片；4-喷嘴汽轮机结构汽轮机主要由转动部分（转子）和固定部分（静体或静子）组成。转动部分包括叶栅、叶轮或转子、主轴和联轴器及紧固件等旋转部件。固定部件包括气缸、蒸汽室、喷嘴室、隔板、隔板套（或静叶持环）、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。套装转子的结构如图___所示。套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套（过盈配合）在主轴上，并用键传递力矩。第 1 页共 8 页1-2300-01-00套装转子结构1-油封环 2-油封套 3-轴 4-动叶槽 5-叶轮___平衡槽油动机、错油门：油动机是调节汽阀的执行机构，它将由放大器或电液转换器输入的二次油信号转换成有足够作功能力的行程输出以操纵调节汽阀。下载后可任意编辑油动机是断流双作用往复式油动机，以汽轮机油为工作介质，动力油用 0.7～___mpa 的调节油。油动机结构下图所示。第 2 页共 8 页1-2300-01-00 油动机油动机主要由油缸、错油门、连接体和反馈机构组成。错油门（8）通过连接体（7）与油缸（5）连接在一起，错油门与油缸之间的油路由连接体沟通，油路接口处装有 o 形密封圈。连接体有铸造和锻件两种加工件，图示为锻件形式。油缸由底座、筒体、缸盖、活塞、活塞杆等构成。筒体与底座、缸盖之间装有 o 形密封圈，它们由___只长螺栓组装在一起。活塞配有填充聚四氟乙烯专用活塞环。活塞动作时在接近上死点处有～___mm 的阻尼区，用以减小活塞的惯性力和载荷力并降低其动作速度。缸盖上装有活塞杆密封组件，顶部配装活塞杆导轨及弯角杠杆支座。油缸靠底座下部双耳环与托架上的关节轴承、销轴连接并支撑在托架上。在油缸活塞杆（4）上端有拉杆（1）和杆端关节关节轴承（13），通过（13）使油缸与调节汽阀杠杆相连。错油门结构下图所示。套筒（25、26、27）装在错油门壳体（8）中，其中上套筒（25）及下套筒c 二次油 p 动力油 t 回油（27）与壳体用隙缝螺钉固定，中间套筒（26）在装配时...
