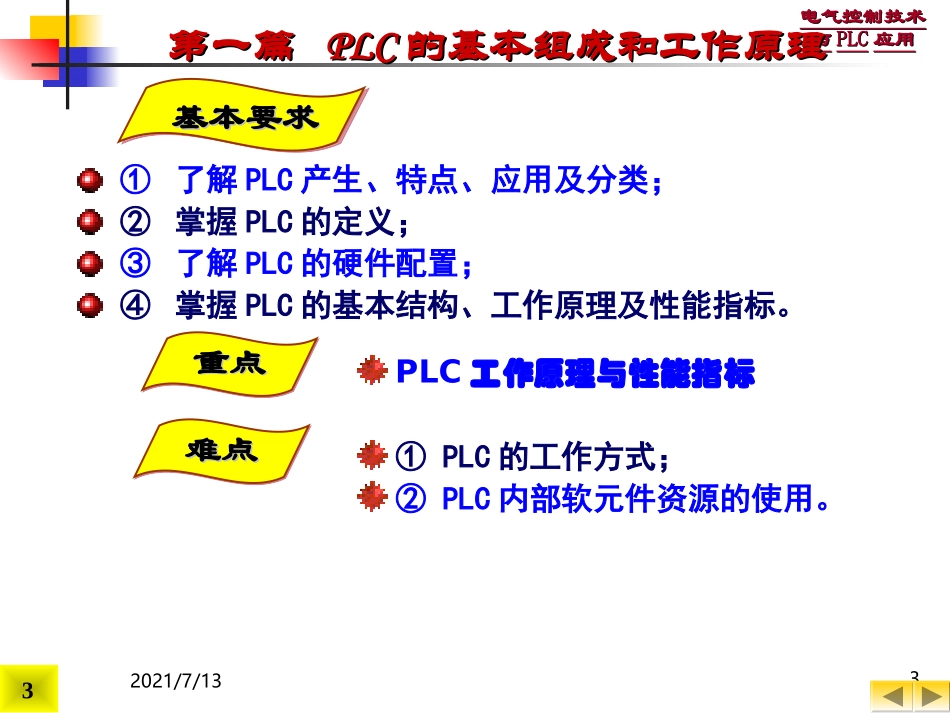

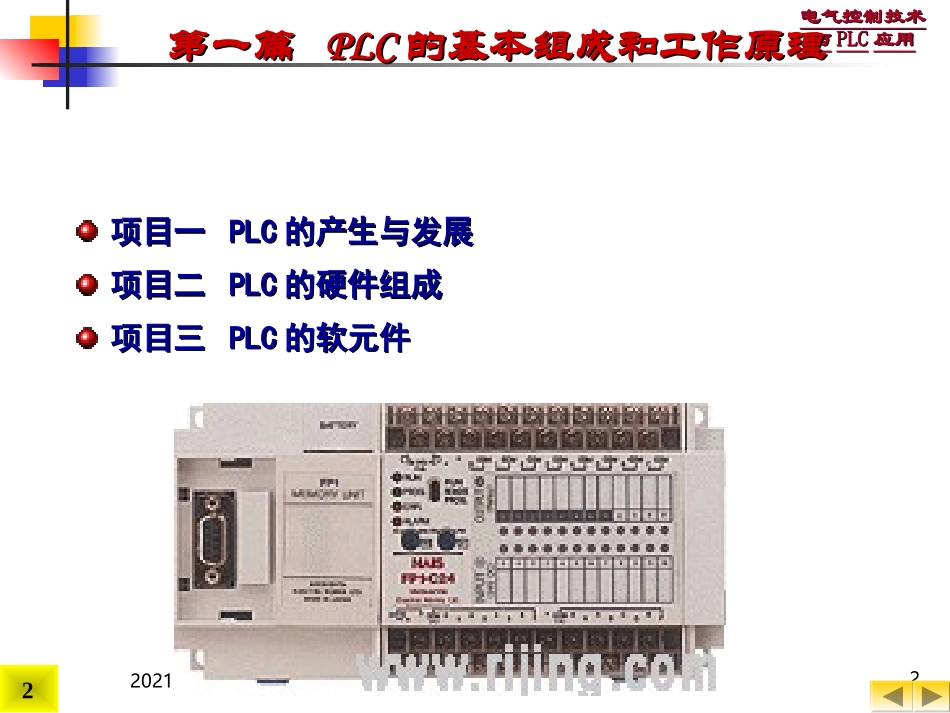

2021/7/131电气控制与PLC原理2021/7/132电气控制技术电气控制技术与与PLCPLC应用应用2第一篇第一篇PLCPLC的基本组成和工作原理的基本组成和工作原理项目一项目一PLCPLC的产生与发展的产生与发展项目二项目二PLCPLC的硬件组成的硬件组成项目三项目三PLCPLC的软元件的软元件2021/7/133电气控制技术电气控制技术与与PLCPLC应用应用3①了解PLC产生、特点、应用及分类；②掌握PLC的定义；③了解PLC的硬件配置；④掌握PLC的基本结构、工作原理及性能指标。PLC工作原理与性能指标①PLC的工作方式；②PLC内部软元件资源的使用。基本要求基本要求重点重点难点难点第一篇第一篇PLCPLC的基本组成和工作原理的基本组成和工作原理2021/7/134电气控制技术电气控制技术与与PLCPLC应用应用4项目一项目一PLCPLC的产生与发展的产生与发展1.1.1PLC1.1.1PLC的产生的产生1.1.2PLC1.1.2PLC的定义的定义1.1.3PLC1.1.3PLC的主要特点的主要特点1.1.4PLC1.1.4PLC的应用场合的应用场合1.1.5PLC1.1.5PLC的分类的分类1.1.6PLC1.1.6PLC的技术指标的技术指标1.1.7PLC1.1.7PLC的相关知识的相关知识2021/7/135电气控制技术电气控制技术与与PLCPLC应用应用51.1.1PLC1.1.1PLC的产生的产生1968年，美国最大的汽车制造商通用汽车公司(GM)，为了适应汽车型号不断更新的需要，提出了十条技术指标，在社会上公开招标，制造一种新型的工业控制装置。①编程方便，可在现场修改程序；②维护方便，最好采用插件式结构；③可靠性高于继电器控制装置；④数据可直接输入管理计算机；⑤体积小于继电器控制装置；⑥成本可与继电器控制装置竞争；⑦输入电源可为市电（交流115V）；⑧输出电源可为市电，负载电流要求在2A以上，能直接驱动电磁阀、接触器等；⑨扩展时，原系统要求变更最少；⑩用户程序存储器容量大于4K字节。2021/7/136电气控制技术电气控制技术与与PLCPLC应用应用61969年美国数字设备公司（DEC）根据招标的要求，研制出世界上第一台可编程序控制器，并在GM公司汽车生产线上首次应用成功。1980年美国电气制造商协会（NEMA）正式将其命名为可编程序控制器（ProgrammableController），简称PCPC。由于可编程序控制器最初只具备逻辑控制、定时、计数等功能，主要是用来取代继电接触器控制，相当于可编程序逻辑控制器（PLC），另一方面，为了与个人计算机（PC）相区别，因此可编程序控制器简称为因此可编程序控制器简称为PLCPLC。1.1.1PLC1.1.1PLC的产生的产生2021/7/137电气控制技术电气控制技术与与PLCPLC应用应用71.1.21.1.2PLCPLC的定义的定义国际电工委员会(IEC)于82年11月、85年1月和87年2月分别颁发了可编程序控制器标准草稿第一、二稿和第三稿，对可编程序控制器作了如下的定义：“可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的命令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充功能的原则而设计”。2021/7/138电气控制技术电气控制技术与与PLCPLC应用应用81.1.3PLC1.1.3PLC的主要特点的主要特点①可靠性高、抗干扰能力强；②编程简单易学；③使用维护方便；p硬件配置方便p安装方便p使用方便p维护方便④体积小、质量轻、功耗低⑤设计施工周期短2021/7/139电气控制技术电气控制技术与与PLCPLC应用应用91.1.4PLC1.1.4PLC应用场合应用场合ü1、逻辑开关顺序控制ü2、机械位移控制ü3、数据处理ü4、模拟量控制ü5、通信联网2021/7/1310电气控制技术电气控制技术与与PLCPLC应用应用101.1.5PLC1.1.5PLC分类分类1.按结构形式分类①整体式：单元式、箱体式②组合式：模块式③叠装式2021/7/1311电气控制技术电气控制技术与与PLCPLC应用应用111.1.5PLC1.1.5PLC分类分类2.按I/O点数分类①微型机I/O点数小于32；②微小型机I/O点数在32-128；③小型机I/O点数在128-256；④中型机I/O点数在256-2048；⑤大型机I/O点数在2048以上；⑥超大型机I/O点数在4000以上。3.按生产厂家分类①德国：西门子公司...
