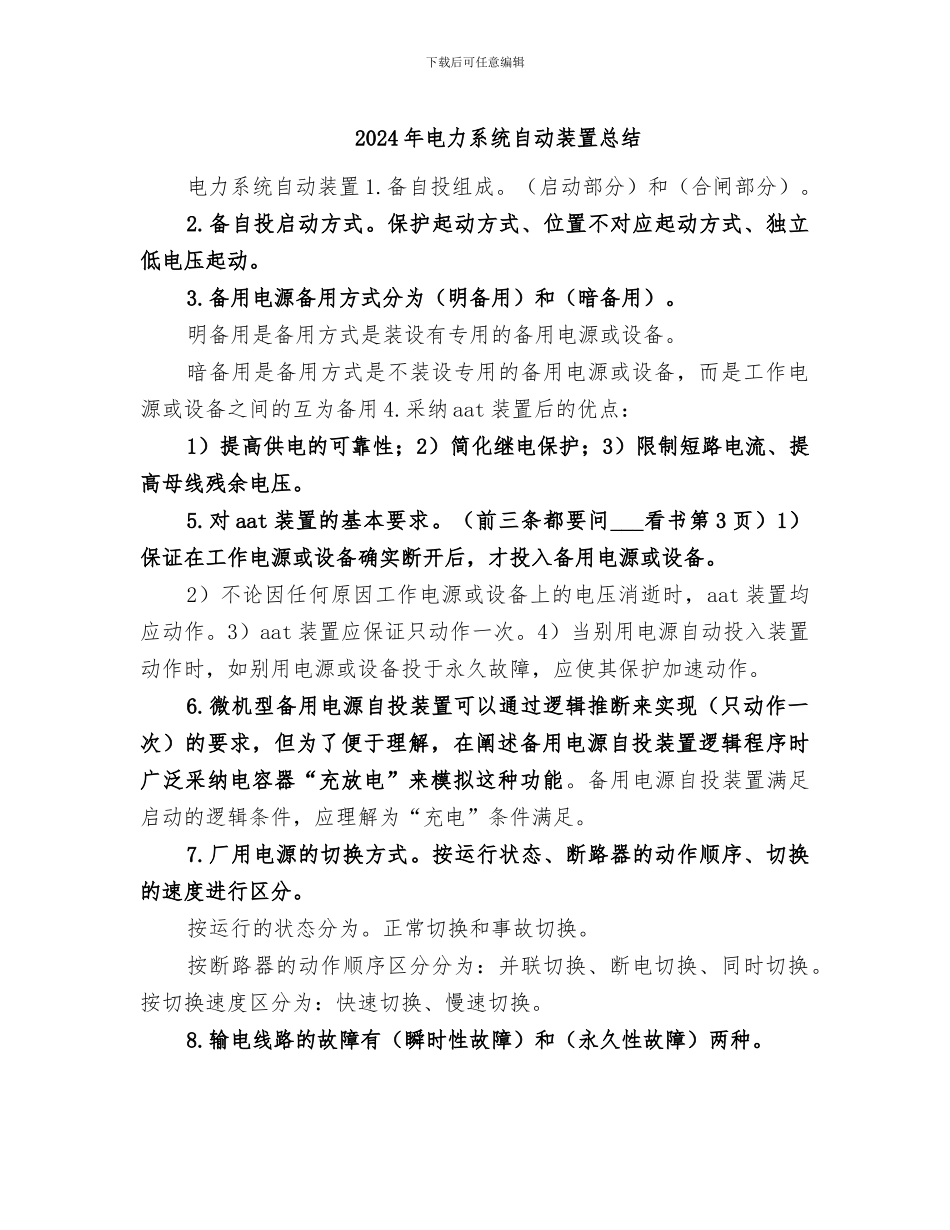

2024年电力系统自动装置总结

下载后可任意编辑2024 年电力系统自动装置总结电力系统自动装置 1.备自投组成。（启动部分）和（合闸部分）。2.备自投启动方式。保护起动方式、位置不对应起动方式、独立低电压起动。3.备用电源备用方式分为（明备用）和（暗备用）。明备用是备用方式是装设有专用的备用电源或设备。暗备用是备用方式是不装设专用的备用电源或设备，而是工作电源或设备之间的互为备用 4.采纳 aat 装置后的优点：1）提高供电的可靠性；2）简化继电保护；3）限制短路电流、提高母线残余电压。5.对 aat 装置的基本要求。（前三条都要问___看书第 3 页）1）保证在工作电源或设备确实断开后，才投入备用电源或设备。2）不论因任何原因工作电源或设备上的电压消逝时，aat 装置均应动作。3）aat 装置应保证只动作一次。4）当别用电源自动投入装置动作时，如别用电源或设备投于永久故障，应使其保护加速动作。6.微机型备用电源自投装置可以通过逻辑推断来实现（只动作一次）的要求，但为了便于理解，在阐述备用电源自投装置逻辑程序时广泛采纳电容器“充放电”来模拟这种功能。备用电源自投装置满足启动的逻辑条件，应理解为“充电”条件满足。7.厂用电源的切换方式。按运行状态、断路器的动作顺序、切换的速度进行区分。按运行的状态分为。正常切换和事故切换。按断路器的动作顺序区分分为：并联切换、断电切换、同时切换。按切换速度区分为：快速切换、慢速切换。8.输电线路的故障有（瞬时性故障）和（永久性故障）两种。下载后可任意编辑输电线路的自动重合闸按功能和结构等分类常可分为。三相重合闸、单相重合闸、以及综合重合闸，一次动作的重合闸和二次动作的重合闸，单侧电源重合闸和双侧电源重合闸。9.无论采纳何种方式，实现三相自动重合闸时都应满足下列基本要求。1）自动重合闸可按控制开关位置与断路器位置不对应起动方式起动。对综合重合闸宜实现同时由保护起动重合闸。2）用控制开关或通过遥控装置将断路器断开，或将断路器投入故障线路上而岁即由保护装置将其断开时，均不应动作重合。3）在任何情况下（包括装置本身的元件损坏以及继电器触点粘住等情况），重合闸的动作次数应符合预先的规定。（如一次重合闸只应动作一次）4）重合闸动作动作应自动复归。5）应能在重合闸后加速继电保护动作，必要时可在重合闸前加速保护动作。6）应具有接收外来闭锁信号的功能。10.重合闸的动作时限是指从断路器主触头断开故障到断路器收到合闸脉冲的时间。重合...
