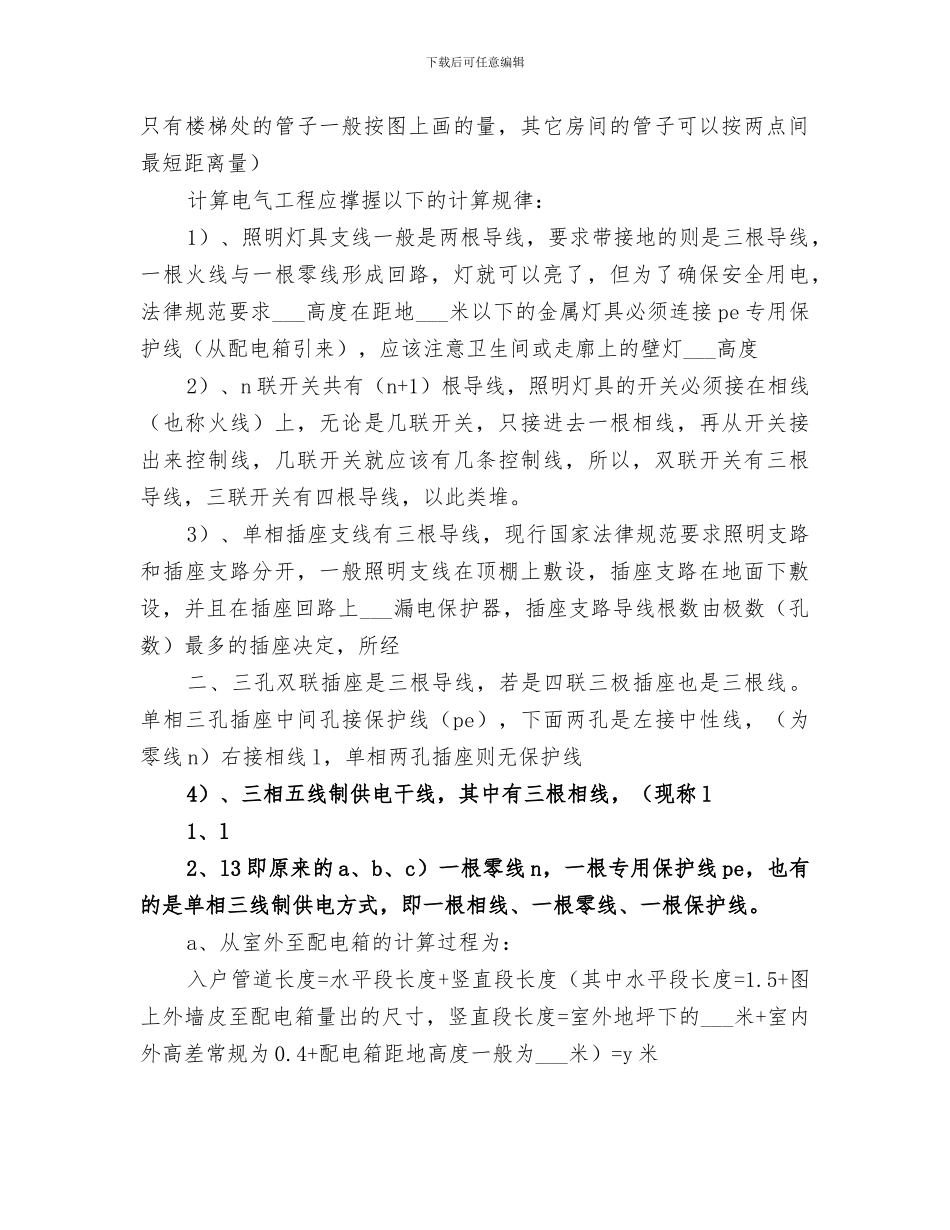

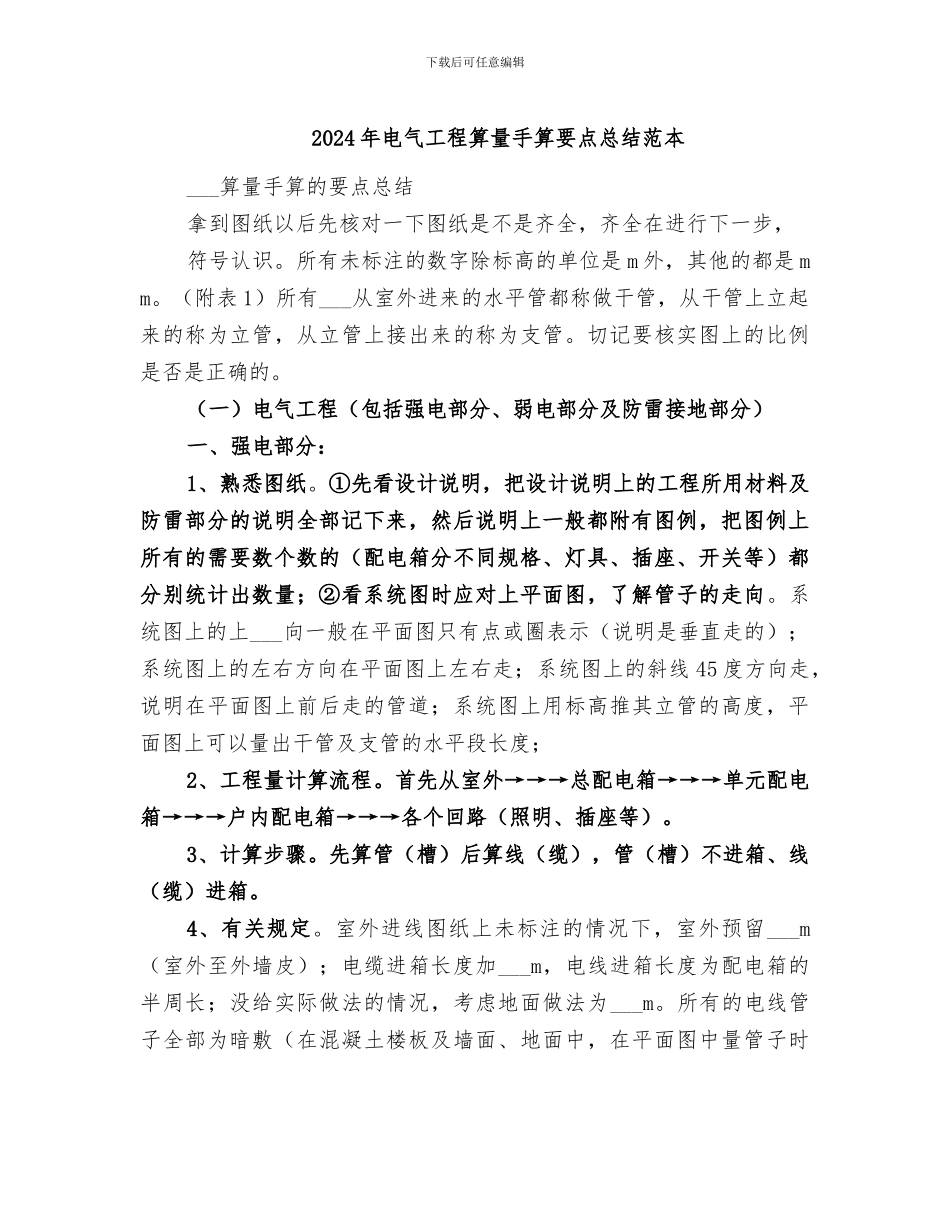

下载后可任意编辑2024 年电气工程算量手算要点总结范本___算量手算的要点总结拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步，符号认识。所有未标注的数字除标高的单位是 m 外，其他的都是 mm。（附表 1）所有___从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。切记要核实图上的比例是否是正确的。（一）电气工程（包括强电部分、弱电部分及防雷接地部分）一、强电部分：1、熟悉图纸。①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。系统图上的上___向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线 45 度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程。首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。3、计算步骤。先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。4、有关规定。室外进线图纸上未标注的情况下，室外预留___m（室外至外墙皮）；电缆进箱长度加___m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为___m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时下载后可任意编辑只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，法律规范要求___高度在距地___米以下的金属灯具必须连接 pe 专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯___高度2）、n 联开关共有（n+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。3）、单相插座支线有三根导线，现行国家法律规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上___漏电保护...
