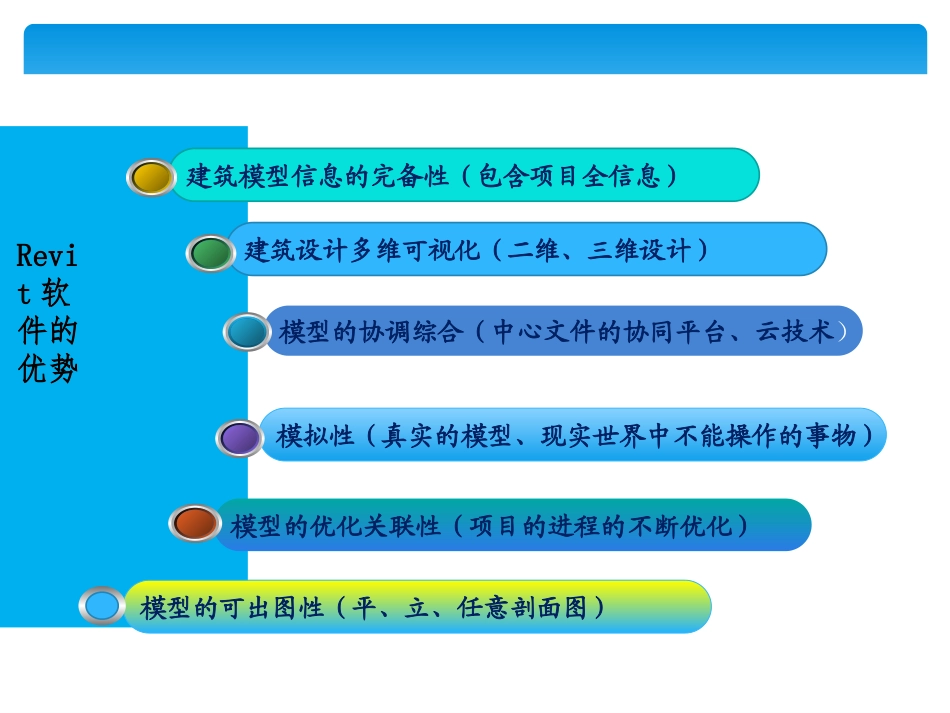

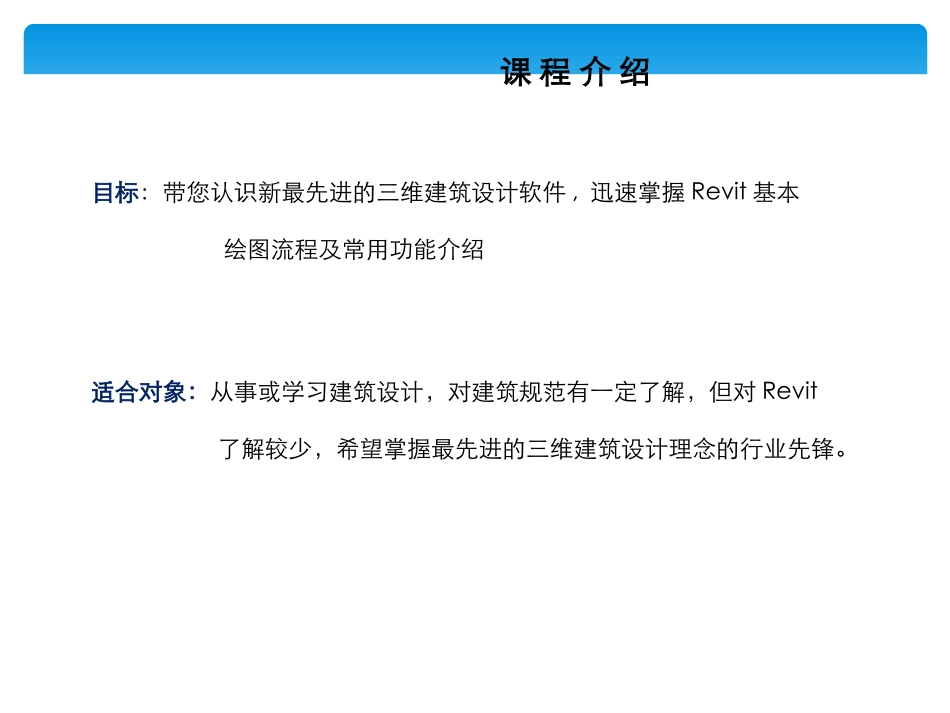

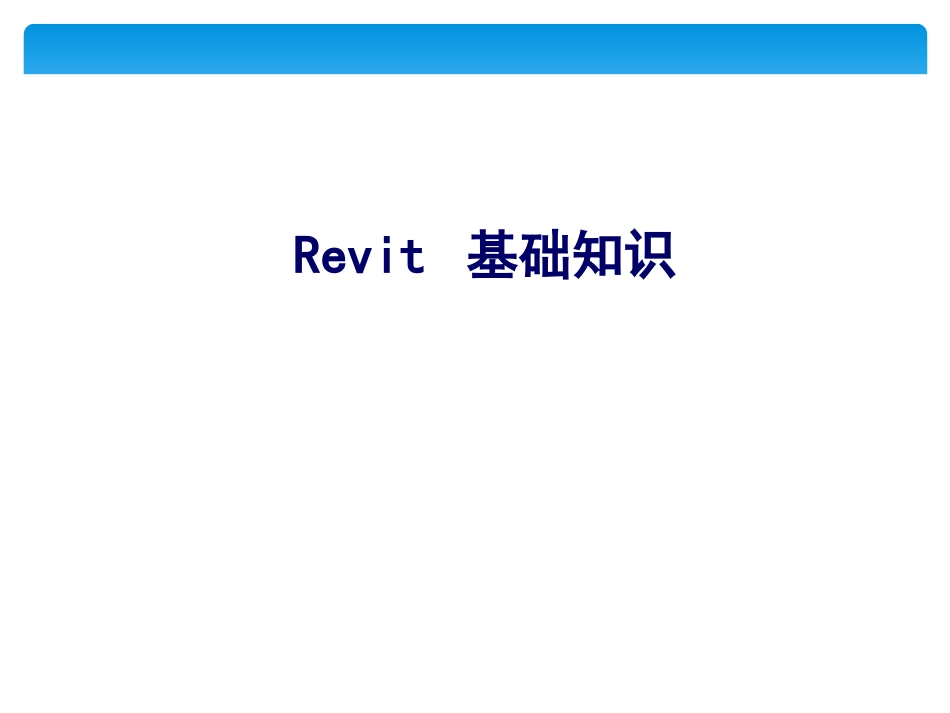

课程介绍目标：带您认识新最先进的三维建筑设计软件,迅速掌握Revit基本绘图流程及常用功能介绍适合对象：从事或学习建筑设计，对建筑规范有一定了解，但对Revit了解较少，希望掌握最先进的三维建筑设计理念的行业先锋。Revit基础知识建筑设计多维可视化（二维、三维设计）模型的协调综合（中心文件的协同平台、云技术）模拟性（真实的模型、现实世界中不能操作的事物）模型的优化关联性（项目的进程的不断优化）模型的可出图性（平、立、任意剖面图）建筑模型信息的完备性（包含项目全信息）Revit软件的优势Revit界面介绍认识Revit的界面：提示：请不要随意删除立面符号，否则正立面视图也将被删除。应用程序菜单应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。还允许您使用更高级的工具（如“导出”和“发布”）来管理文件。单击打开应用程序菜单。Revit界面介绍快速访问工具栏（QAT）单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。Revit界面介绍上下文功能区选项卡激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡Revit界面介绍上下文关联选项卡功能区选项卡创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。视图控制栏位于Revit窗口底部的状态栏上方。通过它可以快速访问影响绘图区域的功能。Revit界面介绍•比例•详细程度•模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式•打开/关闭日光路径•打开/关闭阴影•显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。•打开/关闭裁剪区域•显示/隐藏裁剪区域•临时隐藏/隔离•显示隐藏的图元鼠标右键工具栏在绘图区域单击鼠标右键依次为：取消，重复，最近使用命令，上次选择，查找相关视图，区域放大，缩小两倍，缩放匹配，上一次平移/缩放，下一次次平移/缩放，属性。Revit界面介绍状态栏状态栏沿Revit窗口底部显示。使用某一工具时，状态栏左侧会提供一些技巧或提示，告诉用户做些什么。高亮显示图元或构件时，状态栏会显示族和类型的名称。•工作集：提供对工作共享项目的“工作集”对话框的快速访问。•设计选项：提供对“设计选项”对话框的快速访问。•单击+拖曳：允许您在不事先选择图元的情况下拖曳图元。•过滤：用于优化在视图中选定的图元类别。–为何要设置样板：默认样板文件的标高样式、尺寸标注样式、文字样式、线型线宽线样式、对象样式等，满足中国国家标准制图规范要求。也可以按照项目要求，依据中国国家标准制图规范要求灵活设置项目样板。样板文件的后缀为：*.rte项目文件的后缀为：*.rvt–设置方法：“应用菜单”下拉菜单-“选项”命令，打开“选项”对话框。单击“文件位置”可以显示样本路径。样板文件设置创建标高建立轴网基础结构柱结构梁结构板构建支撑创建墙楼梯添加门吊顶幕墙15.构建其他设施结构与建筑建模流程12标高与轴网标高–编辑样板中已有标高值：直接点击标高数值打开标高图元属性修改标高值直接移动标高–绘制标高：“建筑”选项卡-“标高”命令移动光标到现有标高的一侧端点正上方，出现一条蓝色虚线表示端点对齐水平绘制标高至另一侧原有标高端点正上方，当出现蓝色对齐虚线时表示终点对齐。绘制标高同时在项目浏览器中新建了一个楼层平面。要点：标高的编辑及绘制–复制/阵列已有标高激活复制或阵列命令，并注意选项栏：提示：注意绘制和复制标高的区别标高复制选项栏勾选约束可保证正交阵列选项栏–复制/阵列的标高未自动生成标高平面，需重新创建。视图选项卡>平面视图>楼层平面建议取消勾选“成组关联”防止关联后无法调整–调整各视图标高标头位置：3D/2D切换：3D状态下，调整标头位置，平行视图中将执行相同操作2D则只控制当前视图临时尺寸标准可驱动标高位置标高编辑标头偏移轴网提示...
