smw工法桩施工培训讲座VIP免费

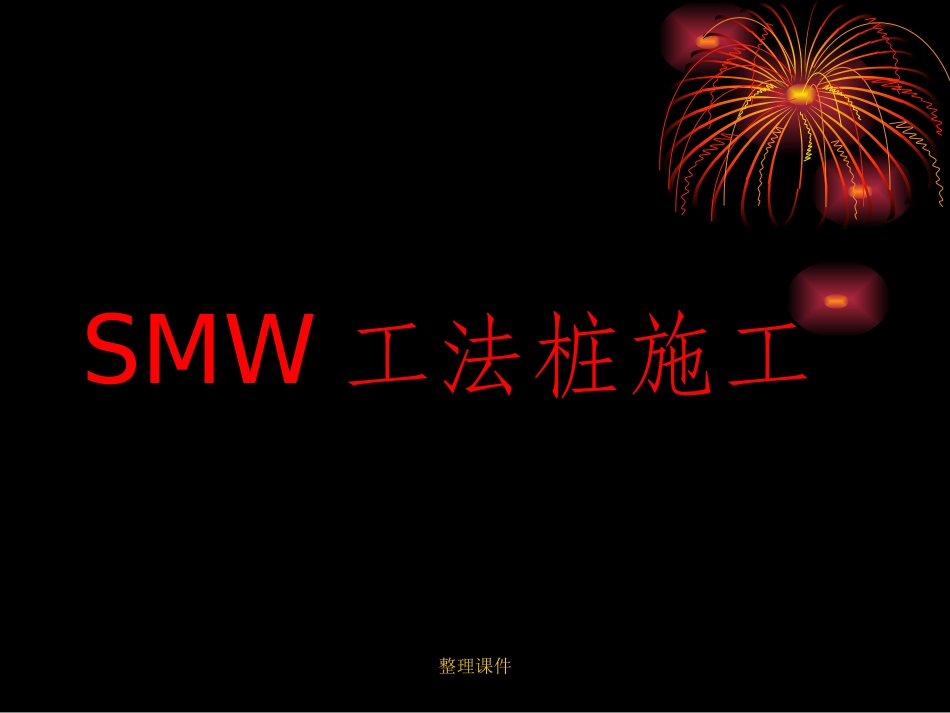

smw工法桩施工培训讲座_第1页
1/61

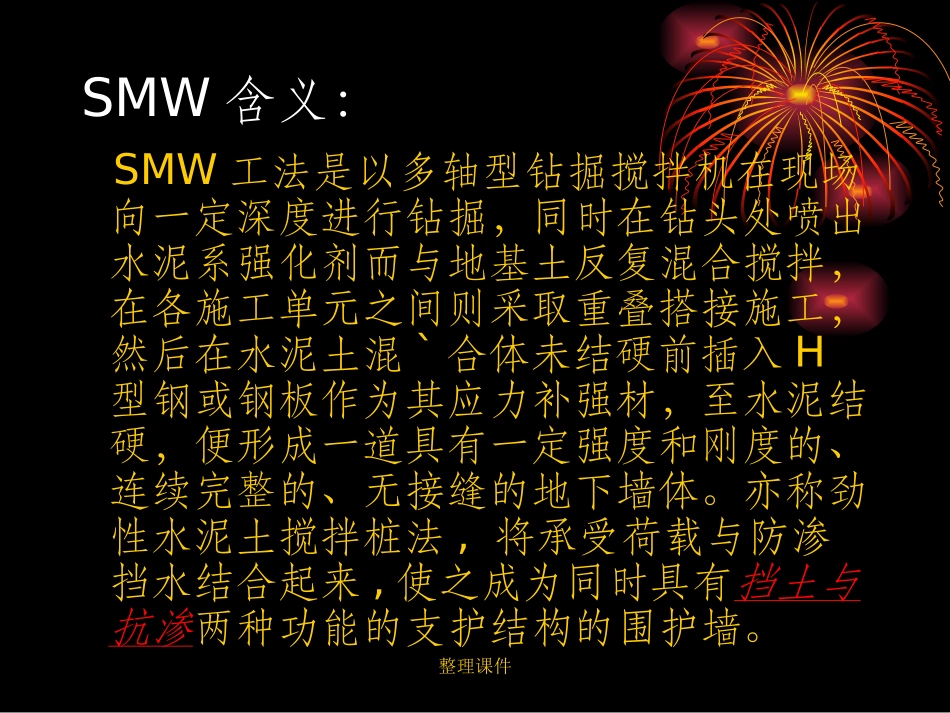

smw工法桩施工培训讲座_第2页
2/61

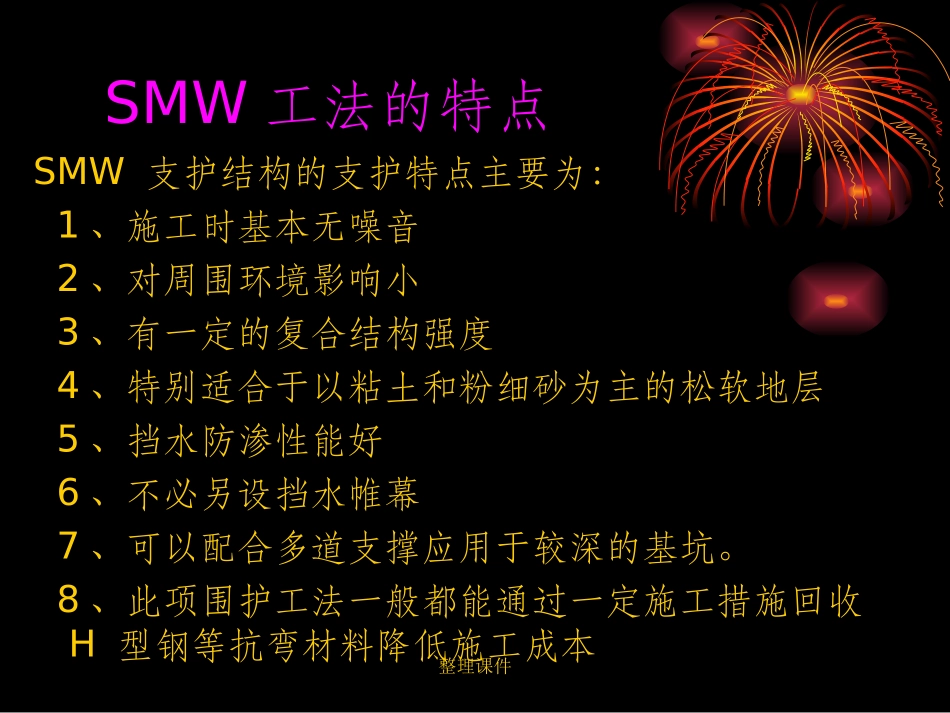

smw工法桩施工培训讲座_第3页
3/61
整理课件SMW工法桩施工整理课件SMW含义:SMW工法是以多轴型钻掘搅拌机在现场向一定深度进行钻掘,同时在钻头处喷出水泥系强化剂而与地基土反复混合搅拌,在各施工单元之间则采取重叠搭接施工,然后在水泥土混`合体未结硬前插入H型钢或钢板作为其应力补强材,至水泥结硬,便形成一道具有一定强度和刚度的、连续完整的、无接缝的地下墙体。亦称劲性水泥土搅拌桩法,将承受荷载与防渗挡水结合起来,使之成为同时具有挡土与抗渗两种功能的支护结构的围护墙。整理课件SMW工法的特点SMW支护结构的支护特点主要为:1、施工时基本无噪音2、对周围环境影响小3、有一定的复合结构强度4、特别适合于以粘土和粉细砂为主的松软地层5、挡水防渗性能好6、不必另设挡水帷幕7、可以配合多道支撑应用于较深的基坑。8、此项围护工法一般都能通过一定施工措施回收H型钢等抗弯材料降低施工成本整理课件SMW的适用范围1、一般作为深度小于15米的基坑围护结构2、它可在粘性土、粉土、砂土、砂砾土、Φ100以上卵石及单轴抗压强度60MPa以下的岩层应用。整理课件整理课件施工流程及设备简介施工流程及设备简介整理课件整理课件施工流程施工流程整理课件整理课件整理课件整理课件桩架类型桩架类型整理课件整理课件设备简介设备简介动力头螺旋钻杆钻头钢板自动卷扬机桩架整理课件整理课件钻机组成钻机组成螺旋钻头搅拌叶片螺旋叶片整理课件整理课件整理课件桩架:桩架实际是一种起重装置,桩架:桩架实际是一种起重装置,配合钩子,缆绳,马达等其他工具配合钩子,缆绳,马达等其他工具,起到把重物吊起的目的。,起到把重物吊起的目的。整理课件整理课件一、施工准备一、施工准备机械进场前对搅拌桩施工区域内地表淤泥、杂物机械进场前对搅拌桩施工区域内地表淤泥、杂物进行清除及场地平整,加固做到地基坚实平整,进行清除及场地平整,加固做到地基坚实平整,保证保证SMWSMW围护结构沿线道路平整、畅通,施工围护结构沿线道路平整、畅通,施工场地路基以能行走场地路基以能行走50t50t大吊车为准。施工前作好大吊车为准。施工前作好管线保护,清理障碍物,然后铺设导木,安装导管线保护,清理障碍物,然后铺设导木,安装导轨,在导轨上安装底盘(底盘上下为钢板中间夹轨,在导轨上安装底盘(底盘上下为钢板中间夹槽钢焊成),并临时固定,在底盘上搭设塔架。槽钢焊成),并临时固定,在底盘上搭设塔架。塔架拼装完成后利用塔架进行深层搅拌桩机吊装塔架拼装完成后利用塔架进行深层搅拌桩机吊装,同时安装灰浆制备系统包括工作平台、制浆设,同时安装灰浆制备系统包括工作平台、制浆设备及泵送设备、灰浆流动制备站。做好管线连接备及泵送设备、灰浆流动制备站。做好管线连接工作,最后进行机械调试。工作,最后进行机械调试。整理课件整理课件((11)、测量放线)、测量放线::根据设计图纸要求根据设计图纸要求进行围护结构中线放样进行围护结构中线放样(根据设计要求,施工(根据设计要求,施工水平以及地层条件等,水平以及地层条件等,SMWSMW桩中心应适当外桩中心应适当外放),并做好永久及临放),并做好永久及临时标志。放样定位后用时标志。放样定位后用尺量复核,并设临时控尺量复核,并设临时控制桩,填好技术复核单制桩,填好技术复核单并验收。并验收。整理课件(2)、开挖沟槽根据基坑围护控制线,采用挖掘机开挖导槽,并清除地下障碍物,导槽尺寸如图5-1,要求中心线两侧宽各0.6m,深0.5~0.7m,在施工中随打随挖,保证钻机施工时涌土不外溢,挖出的余土和废浆液应及时处理,以保证现场文明施工要求。整理课件整理课件(3)、定位型钢放置垂直沟槽方向放置两根定位型钢,规格为200×200,长约2.5m,再在平行沟槽方向放置两根定位型钢规格300×300,长约8~20m,转角处H型钢采取与围护中心线成450角插入,H型钢定位采用型钢定位卡,具体位置及尺寸如图5-2。整理课件整理课件整理课件((44)桩机就位)桩机就位::用卷扬机和人力移动搅拌桩机到达作业位用卷扬机和人力移动搅拌桩机到达作业位置,并调整桩架垂直度不大于置,并调整桩架垂直度不大于1%1%。桩机。桩机移位由当班机长统一指挥,移...
