第三章LCD主板部分_路分析

第三章LCD主板部分_路分析_第1页
1/13

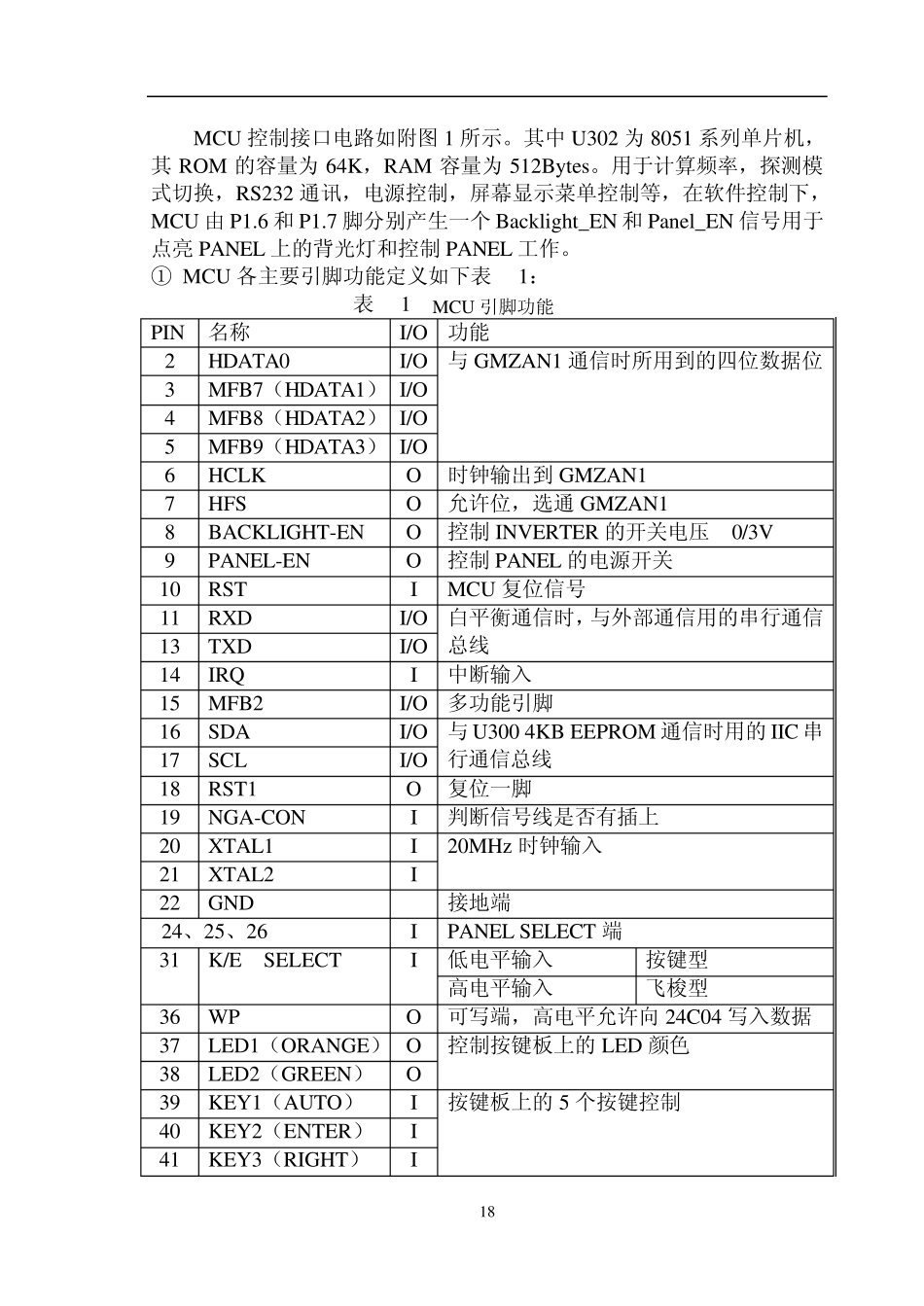

第三章LCD主板部分_路分析_第2页
2/13

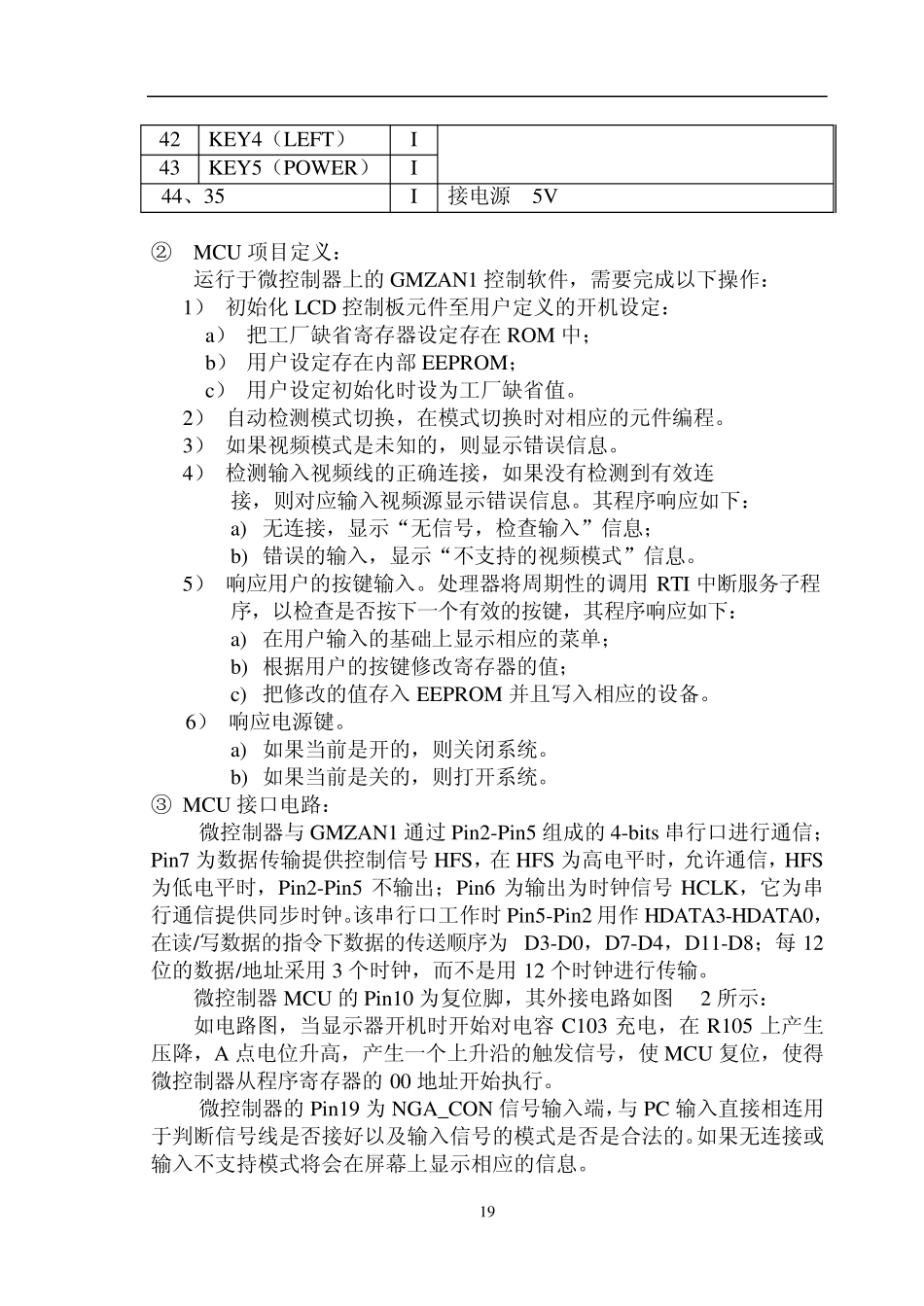

第三章LCD主板部分_路分析_第3页
3/13

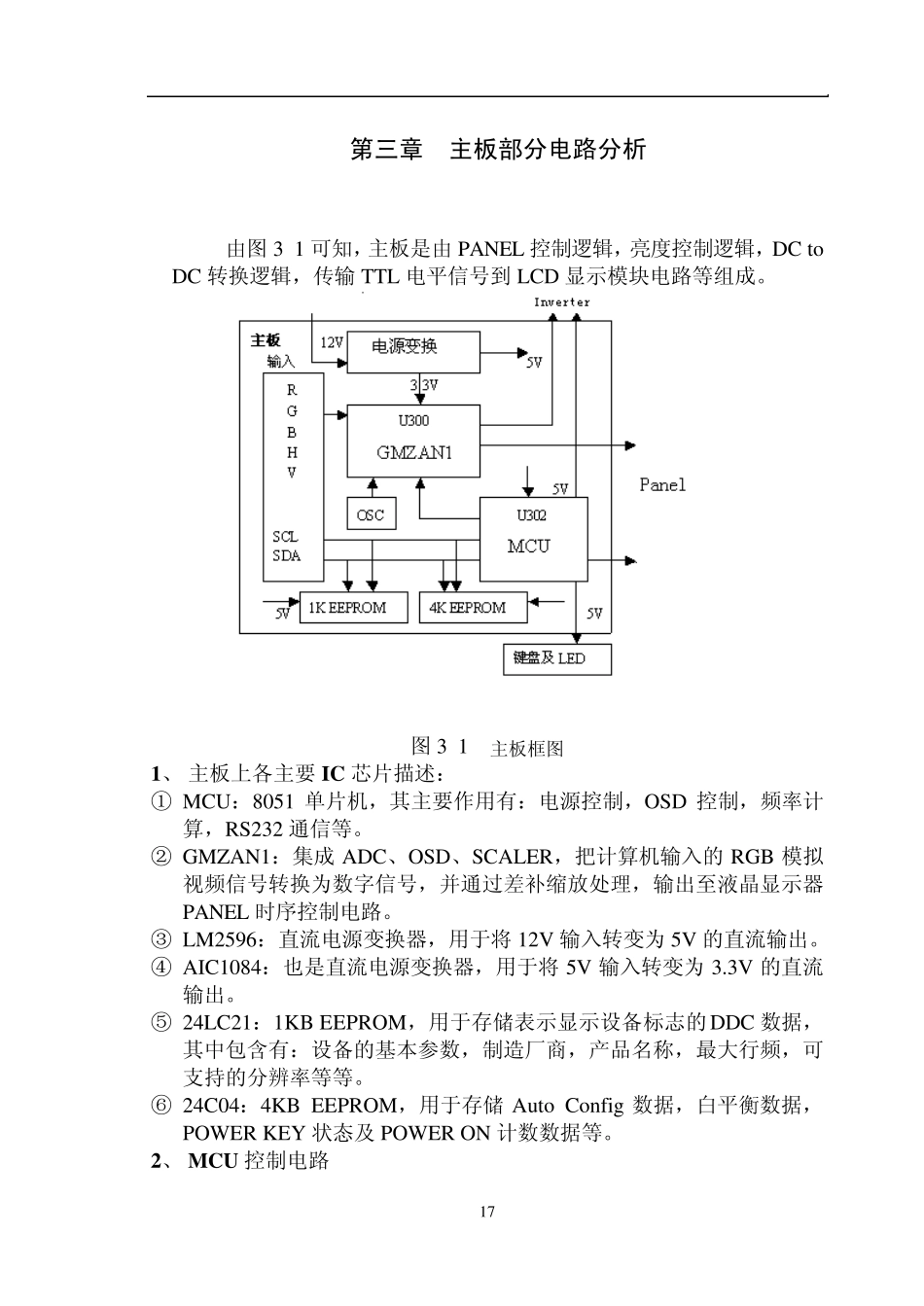

17 第三章 主板部分电路分析 由图3-1 可知,主板是由PANEL 控制逻辑,亮度控制逻辑,DC to DC 转换逻辑,传输TTL 电平信号到LCD 显示模块电路等组成。 图3-1 主板框图 1、 主板上各主要IC 芯片描述: ① MCU:8051 单片机,其主要作用有:电源控制,OSD 控制,频率计算,RS232 通信等。 ② GMZAN1:集成ADC、OSD、SCALER,把计算机输入的 RGB 模拟视频信号转换为数字信号,并通过差补缩放处理,输出至液晶显示器PANEL 时序控制电路。 ③ LM2596:直流电源变换器,用于将 12V 输入转变为 5V 的直流输出。 ④ AIC1084:也是直流电源变换器,用于将 5V 输入转变为 3.3V 的直流输出。 ⑤ 24LC21:1KB EEPROM,用于存储表示显示设备标志的DDC 数据,其中包含有:设备的基本参数,制造厂商,产品名称,最大行频,可支持的分辨率等等。 ⑥ 24C04:4KB EEPROM,用于存储 Au to Config 数据,白平衡数据,POWER KEY 状态及 POWER ON 计数数据等。 2、 MCU控制电路 18 MCU 控制接口电路如附图1 所示。其中U302 为8051 系列单片机,其ROM 的容量为64K,RAM 容量为512Bytes。用于计算频率,探测模式切换,RS232 通讯,电源控制,屏幕显示菜单控制等,在软件控制下,MCU 由P1.6 和P1.7 脚分别产生一个Backlight_EN 和Panel_EN 信号用于点亮PANEL 上的背光灯和控制PANEL 工作。 ① MCU 各主要引脚功能定义如下表 3-1: 表 3-1 MCU 引脚功能 PIN 名称 I/O 功能 2 HDATA0 I/O 与 GMZAN1 通信时所用到的四位数据位 3 MFB7(HDATA1) I/O 4 MFB8(HDATA2) I/O 5 MFB9(HDATA3) I/O 6 HCLK O 时钟输出到 GMZAN1 7 HFS O 允许位,选通GMZAN1 8 BACKLIGHT-EN O 控制INVERTER 的开关电压 0/3V 9 PANEL-EN O 控制PANEL 的电源开关 10 RST I MCU 复位信号 11 RXD I/O 白平衡通信时,与外部通信用的串行通信总线 13 TXD I/O 14 IRQ I 中断输入 15 MFB2 I/O 多功能引脚 16 SDA I/O 与 U300 4KB EEPROM 通信时用的IIC 串行通信总线 17 SCL I/O 18 RST1 O 复位一脚 19 NGA-CON I 判断信号线是否有插上 20 XTAL1 I 20MHz 时钟输入 21 XTAL2 I 22 GND 接地端 24、25、26 I PANEL SELECT 端 31 K/E SELECT I 低电平输入 按键型 高电平输入 飞梭型 36 WP O 可写端,高电平允许向 ...
