第三章传输线理论

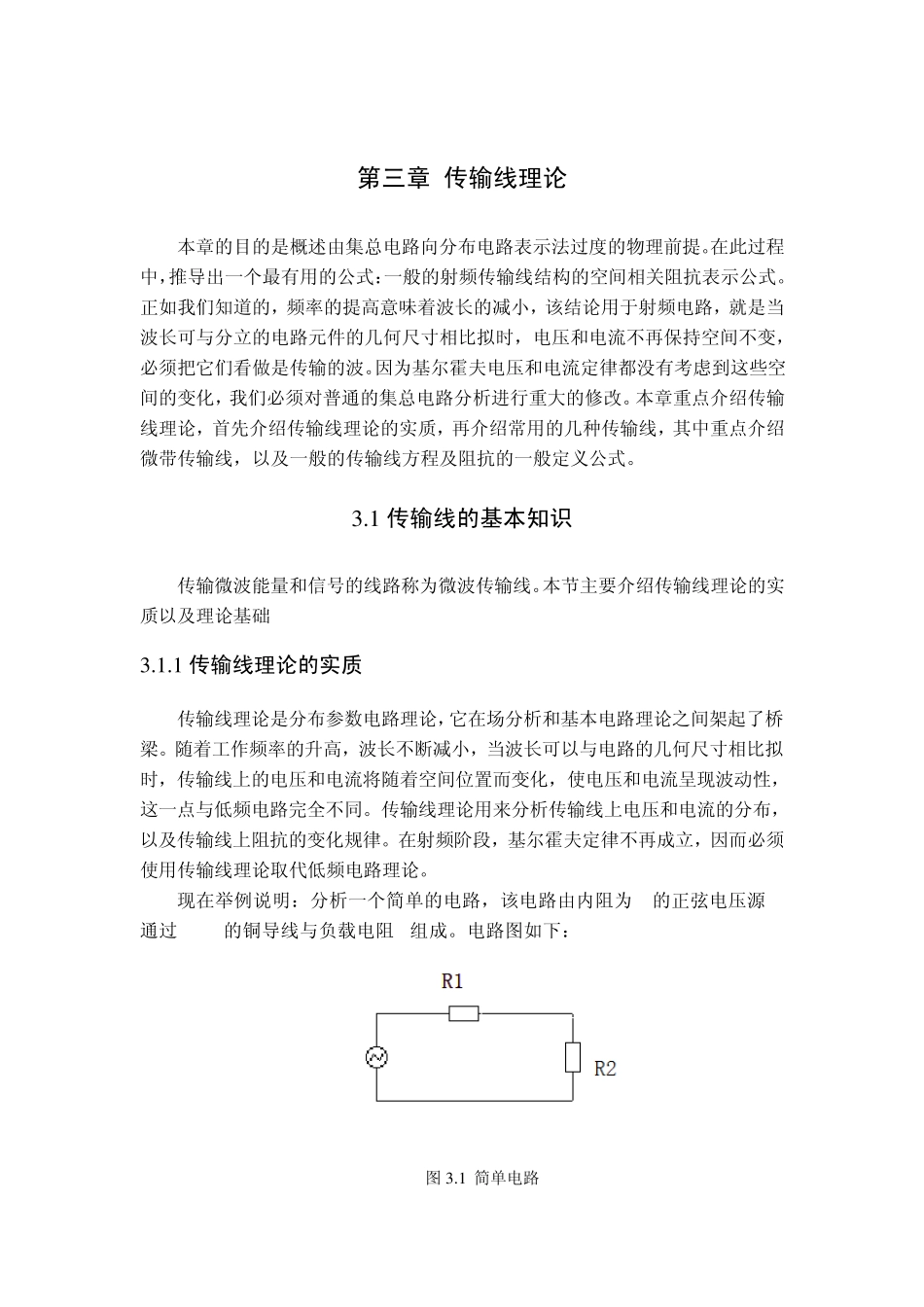

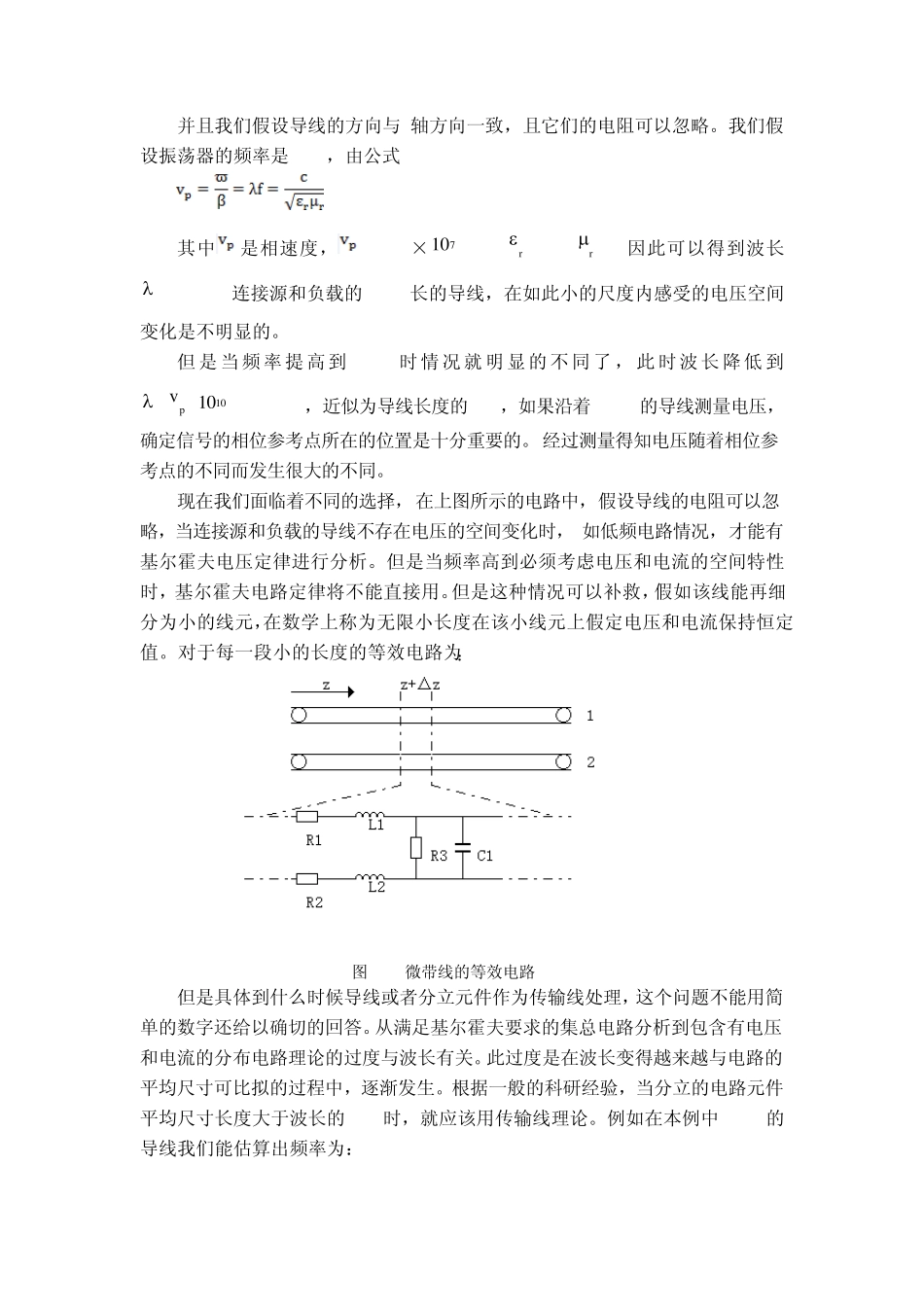

第三章 传输线理论 本章的目的是概述由集总电路向分布电路表示法过度的物理前提。在此过程中，推导出一个最有用的公式：一般的射频传输线结构的空间相关阻抗表示公式。正如我们知道的，频率的提高意味着波长的减小，该结论用于射频电路，就是当波长可与分立的电路元件的几何尺寸相比拟时，电压和电流不再保持空间不变，必须把它们看做是传输的波。因为基尔霍夫电压和电流定律都没有考虑到这些空间的变化，我们必须对普通的集总电路分析进行重大的修改。本章重点介绍传输线理论，首先介绍传输线理论的实质，再介绍常用的几种传输线，其中重点介绍微带传输线，以及一般的传输线方程及阻抗的一般定义公式。 3 .1 传输线的基本知识 传输微波能量和信号的线路称为微波传输线。本节主要介绍传输线理论的实质以及理论基础 3 .1 .1 传输线理论的实质 传输线理论是分布参数电路理论，它在场分析和基本电路理论之间架起了桥梁。随着工作频率的升高，波长不断减小，当波长可以与电路的几何尺寸相比拟时，传输线上的电压和电流将随着空间位置而变化，使电压和电流呈现波动性，这一点与低频电路完全不同。传输线理论用来分析传输线上电压和电流的分布，以及传输线上阻抗的变化规律。在射频阶段，基尔霍夫定律不再成立，因而必须使用传输线理论取代低频电路理论。 现在举例说明：分析一个简单的电路，该电路由内阻为R1的正弦电压源V1通过1.6cm的铜导线与负载电阻R2组成。电路图如下： 图 3 .1 简单电路 并且我们假设导线的方向与z轴方向一致，且它们的电阻可以忽略。我们假设振荡器的频率是1MHz，由公式 (3.1) 其中是相速度，=9.49×710 m/s, r =10, r =1 因此可以得到波长 =94.86m.连接源和负载的1.6cm长的导线，在如此小的尺度内感受的电压空间变化是不明显的。 但 是当 频率提 高到 10GHz时 情 况 就 明 显的不 同 了 ，此 时波长 降 低 到 = pv /1010 =0.949cm，近似为导线长度的2/3，如果沿着1.6cm的导线测量电压，确定信号的相位参考点所在的位置是十分重要的。经过测量得知电压随着相位参考点的不同而发生很大的不同。 现在我们面临着不同的选择，在上图所示的电路中，假设导线的电阻可以忽略，当连接源和负载的导线不存在电压的空间变化时，如低频电路情况，才能有基尔霍夫电压定律进行分析。但是当频率高到必须考虑电压和电流的空间特性时，基尔霍夫电路定律将不能直接用。但是这种情况可以补...
