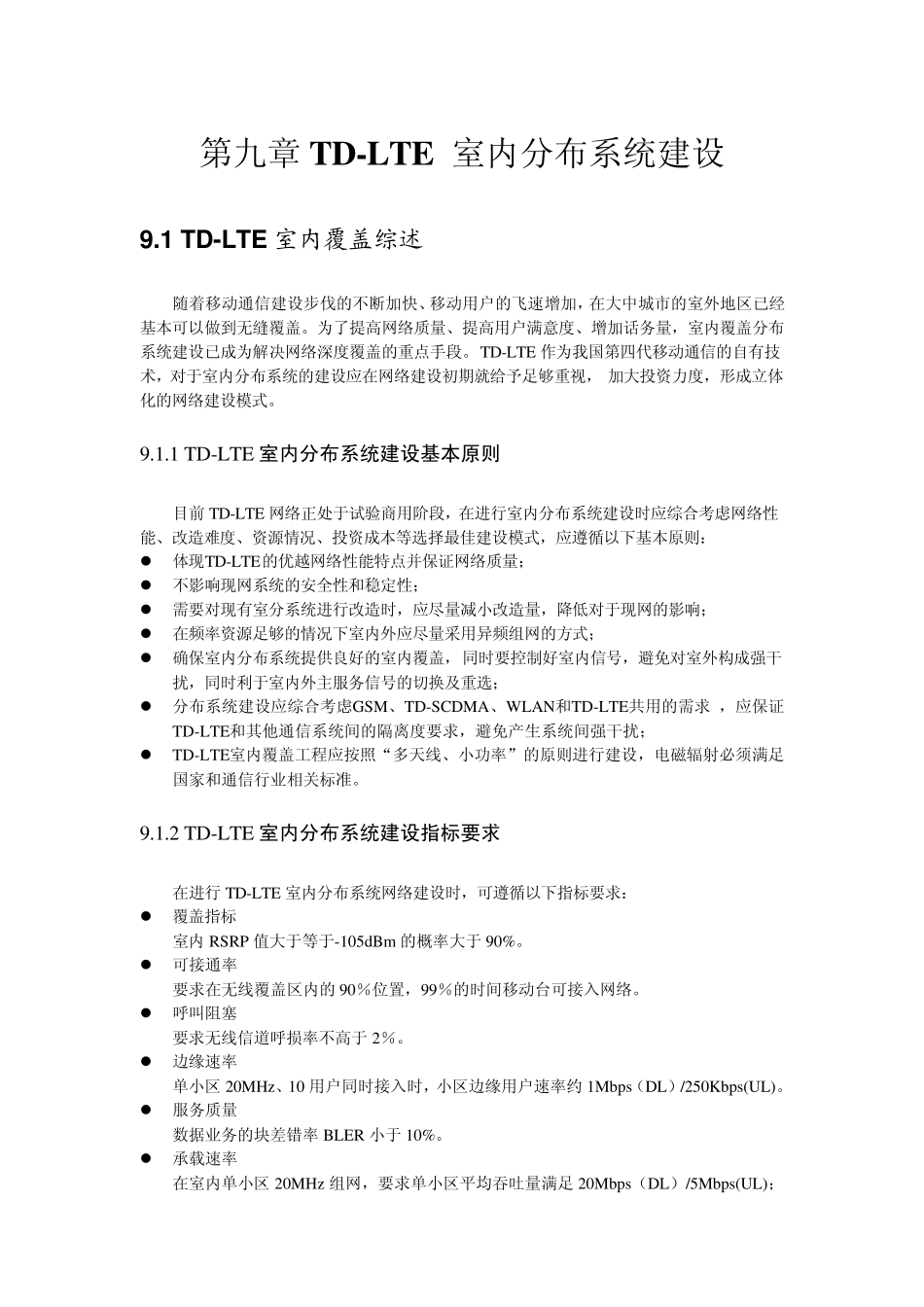

第九章 TD-LTE 室内分布系统建设 9.1 TD-LTE 室内覆盖综述 随着移动通信建设步伐的不断加快、移动用户的飞速增加,在大中城市的室外地区已经基本可以做到无缝覆盖。为了提高网络质量、提高用户满意度、增加话务量,室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。TD-LTE 作为我国第四代移动通信的自有技术,对于室内分布系统的建设应在网络建设初期就给予足够重视, 加大投资力度,形成立体化的网络建设模式。 9.1.1 TD-LTE 室内分布系统建设基本原则 目前 TD-LTE 网络正处于试验商用阶段,在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式,应遵循以下基本原则: z 体现TD-LTE的优越网络性能特点并保证网络质量; z 不影响现网系统的安全性和稳定性; z 需要对现有室分系统进行改造时,应尽量减小改造量,降低对于现网的影响; z 在频率资源足够的情况下室内外应尽量采用异频组网的方式; z 确保室内分布系统提供良好的室内覆盖,同时要控制好室内信号,避免对室外构成强干扰,同时利于室内外主服务信号的切换及重选; z 分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求 ,应保证TD-LTE和其他通信系统间的隔离度要求,避免产生系统间强干扰; z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设,电磁辐射必须满足国家和通信行业相关标准。 9.1.2 TD-LTE 室内分布系统建设指标要求 在进行 TD-LTE 室内分布系统网络建设时,可遵循以下指标要求: z 覆盖指标 室内 RSRP 值大于等于-105dBm 的概率大于 90%。 z 可接通率 要求在无线覆盖区内的 90%位置,99%的时间移动台可接入网络。 z 呼叫阻塞 要求无线信道呼损率不高于 2%。 z 边缘速率 单小区 20MHz、10 用户同时接入时,小区边缘用户速率约 1Mbps(DL)/250Kbps(UL)。 z 服务质量 数据业务的块差错率BLER 小于 10%。 z 承载速率 在室内单小区 20MHz 组网,要求单小区平均吞吐量满足 20Mbps(DL)/5Mbps(UL);若实际隔离条件不允许,可以按照单小区10MHz、双频点异频组网规划,单小区平均吞吐量满足 10Mbps(DL)/2.5Mbps(UL)。 z 室内信号的外泄要求 室内覆盖信号应尽可能少地泄漏到室外,要求室外 10m 处应满足 RSRP 小于等于-110dBm 或室内小区外泄的 RSRP 比室外主小区低 10dB。 9 .2 室内分布系统组成 室内分布系统由...
