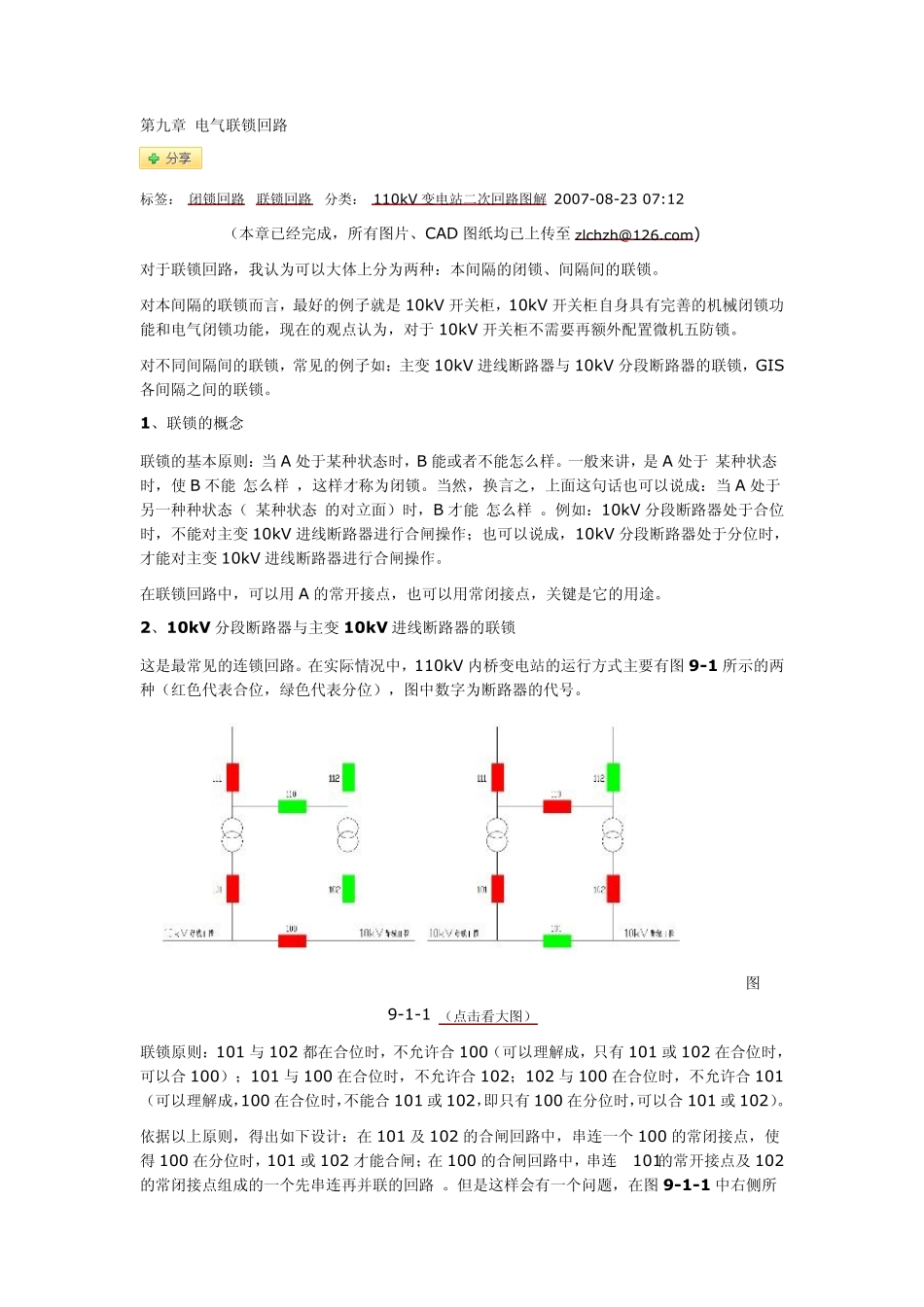

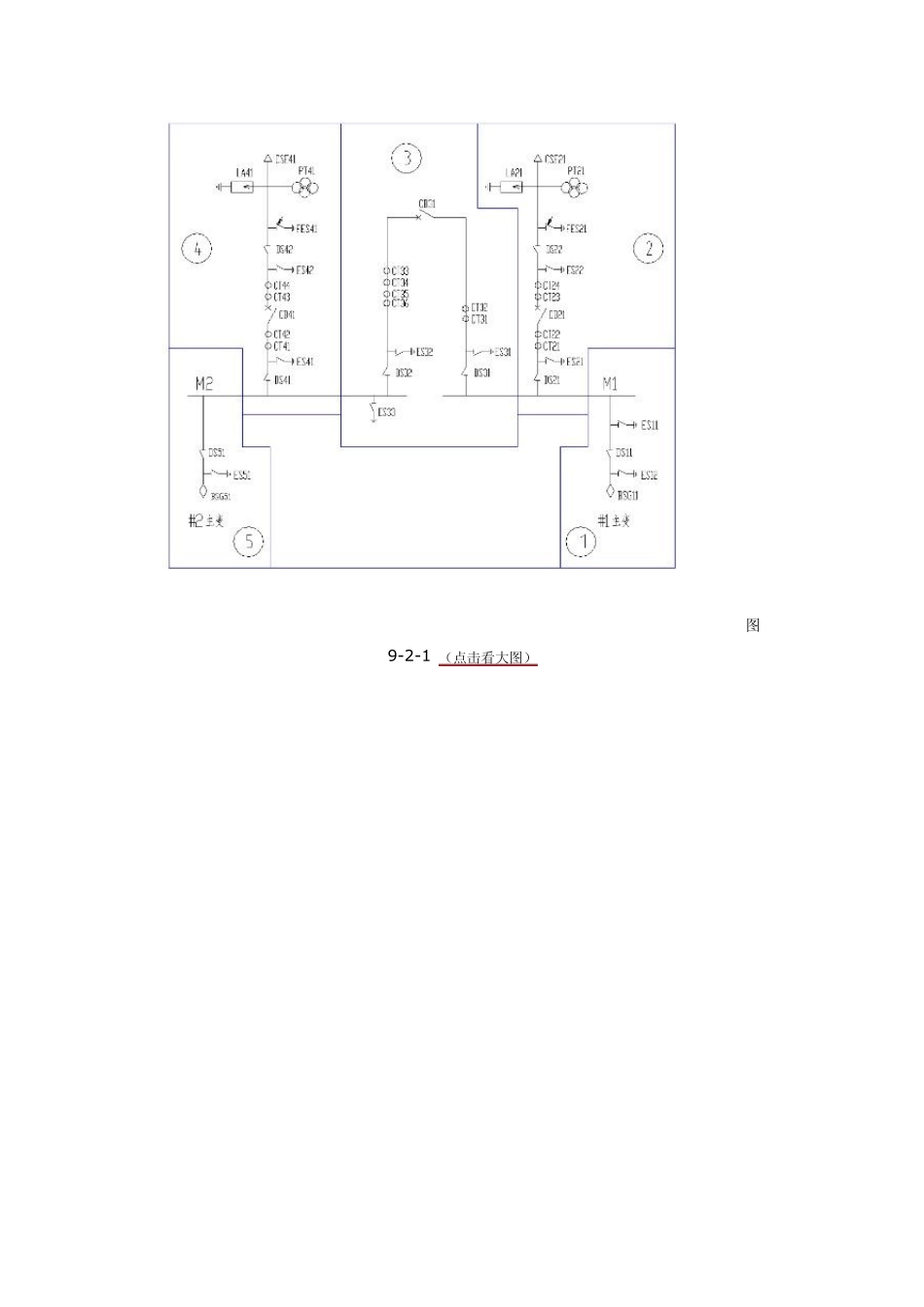

第九章 电气联锁回路 标签: 闭锁回路 联锁回路 分类: 110kV 变电站二次回路图解 2007-08-23 07:12 (本章已经完成,所有图片、CAD 图纸均已上传至 zlchzh@126.com) 对于联锁回路,我认为可以大体上分为两种:本间隔的闭锁、间隔间的联锁。 对本间隔的联锁而言,最好的例子就是 10kV 开关柜,10kV 开关柜自身具有完善的机械闭锁功能和电气闭锁功能,现在的观点认为,对于 10kV 开关柜不需要再额外配置微机五防锁。 对不同间隔间的联锁,常见的例子如:主变10kV 进线断路器与 10kV 分段断路器的联锁,GIS各间隔之间的联锁。 1、联锁的概念 联锁的基本原则:当 A 处于某种状态时,B 能或者不能怎么样。一般来讲,是 A 处于“某种状态”时,使 B 不能“怎么样”,这样才称为闭锁。当然,换言之,上面这句话也可以说成:当 A 处于另一种种状态(“某种状态”的对立面)时,B 才能“怎么样”。例如:10kV 分段断路器处于合位时,不能对主变10kV 进线断路器进行合闸操作;也可以说成,10kV 分段断路器处于分位时,才能对主变10kV 进线断路器进行合闸操作。 在联锁回路中,可以用 A 的常开接点,也可以用常闭接点,关键是它的用途。 2、10kV 分段断路器与主变10kV 进线断路器的联锁 这是最常见的连锁回路。在实际情况中,110kV 内桥变电站的运行方式主要有图9-1 所示的两种(红色代表合位,绿色代表分位),图中数字为断路器的代号。 图 9-1-1 (点击看大图) 联锁原则:101 与 102 都在合位时,不允许合 100(可以理解成,只有101 或 102 在合位时,可以合 100);101 与 100 在合位时,不允许合 102;102 与 100 在合位时,不允许合 101(可以理解成,100 在合位时,不能合 101 或 102,即只有100 在分位时,可以合 101 或 102)。 依据以上原则,得出如下设计:在 101 及 102 的合闸回路中,串连一个 100 的常闭接点,使得 100 在分位时,101 或 102 才能合闸;在 100 的合闸回路中,串连“101的常开接点及 102的常闭接点组成的一个先串连再并联的回路”。但是这样会有一个问题,在图9-1-1 中右侧所 示运行方式下,分段开关柜手车退出运行后在试验位置无法进行合闸试验,临时用导线将联锁接点短接一下就可以了。如图9-1-2所示。 图 9-1-2 (点击看大图) 图9-1-2中,上面为分段断路器的操作回路,下面为主变进线断路器的操作回路。 3、GIS 电动...
