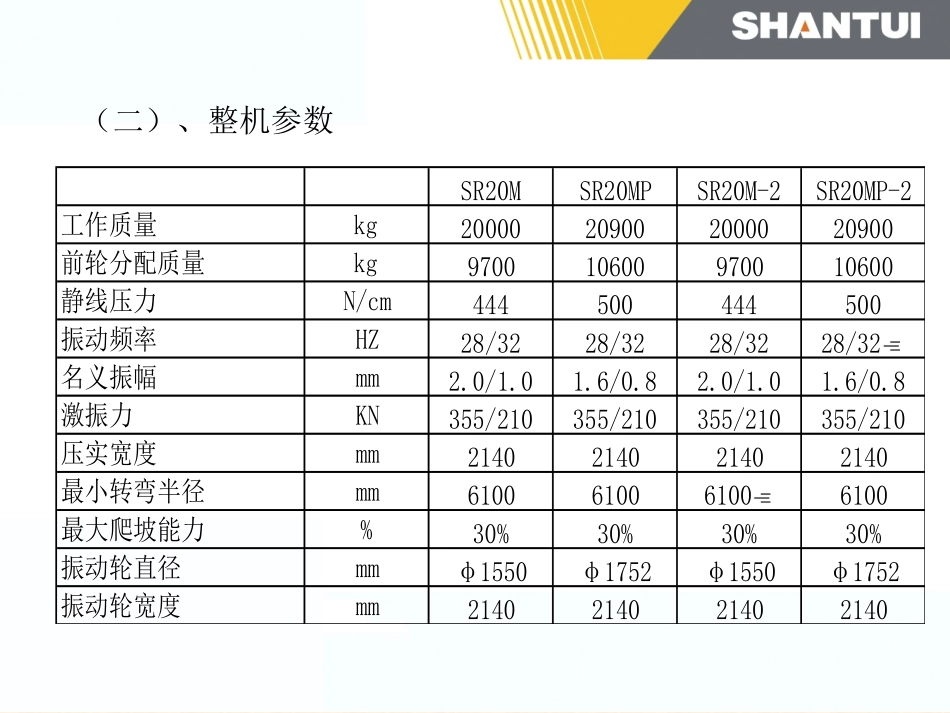

产品支持部SR20M压路机培训资料一、重要技术参数序号项目机型SR20M/SR20MPSR20M-2/SR20MP-21型号上柴D6114ZG2B康明斯6BTA5.92形式直列、水冷、四冲程；涡轮增压柴油机直列、水冷、四冲程；涡轮增压中冷柴油机3额定转速2000rpm2000rpm4额定功率128Kw128Kw5缸数—缸径x行程6—114x135mm6—102x120mm6最小耗油量≤223g/kw·h≤210g/kw·h7活塞排量8.3L5.9L（一）、发动机参数（二）、整机参数SR20MSR20MPSR20M-2SR20MP-2kg20000209002000020900kg970010600970010600N/cm444500444500HZ28/3228/3228/3228/32mm2.0/1.01.6/0.82.0/1.01.6/0.8KN355/210355/210355/210355/210mm2140214021402140mm6100610061006100%30%30%30%30%mmφ1550φ1752φ1550φ1752mm2140214021402140工作质量压实宽度最小转弯半径最大爬坡能力前轮分配质量静线压力振动频率名义振幅振动轮直径振动轮宽度激振力SR20MSR20MPSR20M-2SR20MP-2高速8.38.38.38.3中速5.035.035.035.03低速2.552.552.552.55高速8.38.38.38.3中速5.035.035.035.03低速2.552.552.552.5523.1-26-14PR23.1-26-14PR20.5-25-16PR20.5-25-16PR轮胎型号km/h后退三档km/h行驶速度前进三档（三）、变速箱参数序号项目技术要求1油液6#或8#液力传动油2油位将发动机控制在怠速状态下：在油温为40℃时，油位应在油尺刻中间刻度线和下刻度线之间；当油温在60℃时，油位应在油尺刻中间刻度线和上刻度线之间。注：油尺为旋入式，不要直接拉拔。3工作油温45-60℃℃之间，瞬间温度可超过80℃4变速操纵压力1.3~1.7MPa5档位前3后3，6档位（四）、液压系统参数序号项目系统额定压力振动系统35MPa转向液压系统10MPa振动系统补油压力2MPa转速计时表水温表电压表气压表机油压力表右转向指示灯左转向指示灯充电指示灯二、仪表操纵说明图1小振幅开关转向灯开关大振幅开关喇叭开关仪表指示灯开关手油门图2驾驶室前上部前雨刷开关后雨刷开关右前大灯开关左前大灯开关三档二档一档后退档槽前进档槽空档槽熄火拉线图3操纵台锁定手柄制动踏板离合踏板手刹手柄操纵台锁定手柄扳上来，就可调节操纵台与人的位置。扳下去锁定。手刹车手柄拉起来刹车，放下来解开刹车。图4三、交车服务1.开车前应认真阅读《产品使用说明书》；2.交车前应认真检查车辆的完好性（如在运输过程中车辆是否有轮胎划伤、擦漆，柴油、液压油、防冻液是否有缺失等）；图片5：（湖南）交车前轮胎划伤；图片6：（哈尔滨）交车前漏防冻液。图5图63.开车前应松开手刹、解下转向锁，合上电源开关。将转向锁取下，放到红线所示的主机架位置将手刹手柄放下来，大约在水平位置，就解除制动图7图84.启动发动机时，启动时间不要超过20秒，若一次启动不成功，应间隔2分钟后再启动。5.发动机启动后,怠速运转5分钟，使发动机能达到足够润滑和适当升温，然后再提高发动机运转速度。6.如果用户要求，可对压路机的功能进行必要的现场演示。7.对用户进行必要的操作提示：A）发动机启动后应怠速动转5分钟，再拉到额定转速，停机时应怠速动转5分钟，再停止发动机；B）振动时大、小振转换中间间隙应在10秒左右；C）停机后不要忘记关闭电源总开关，拉上手刹车；D）不要在机器运转的状态下离开机器；E）冬夏换季不要忘记更换冷却液；F）经常对制动等具有安全要求的部件性能的检查。G）设备转场如是运输，运输过程中应装好转向锁、并拉好手刹。四、SR20M压路机原理介绍SR20M压路机共分如下几大系统：1、振动工作装置；2、转向液压系统；3、振动液压系统；4、传动系统；5、电气系统；6、制动系统。四-1、振动工作装置1、结构图图4-11-2振动原理：振动马达偏心块在振动马达的带动下，顺时针旋转（或逆时针旋转），由于两偏心块的质量重心相对于回转中心是有偏心距的，这样就产生了跳动，这个跳动，就是轮子振动的原因，大小振转换的原理：所谓大振，就是振动轮的振动力较大的一个振动，也就是图4-3所示的状态的振动。这时偏心块中的活动偏心块和固定偏心块是重合的，都参与振动，这样形成较大的偏心力矩。图4-2图4-4图4-3当振动由大振改为小振的时候，振动马达的旋转方向改变，偏心块的旋转方向也...
