电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

第九章钢的热处理原理第十章钢的热处理工艺课后题答案

第九章钢的热处理原理第十章钢的热处理工艺课后题答案_第1页
1/9
第九章钢的热处理原理第十章钢的热处理工艺课后题答案_第2页
2/9
第九章钢的热处理原理第十章钢的热处理工艺课后题答案_第3页
3/9

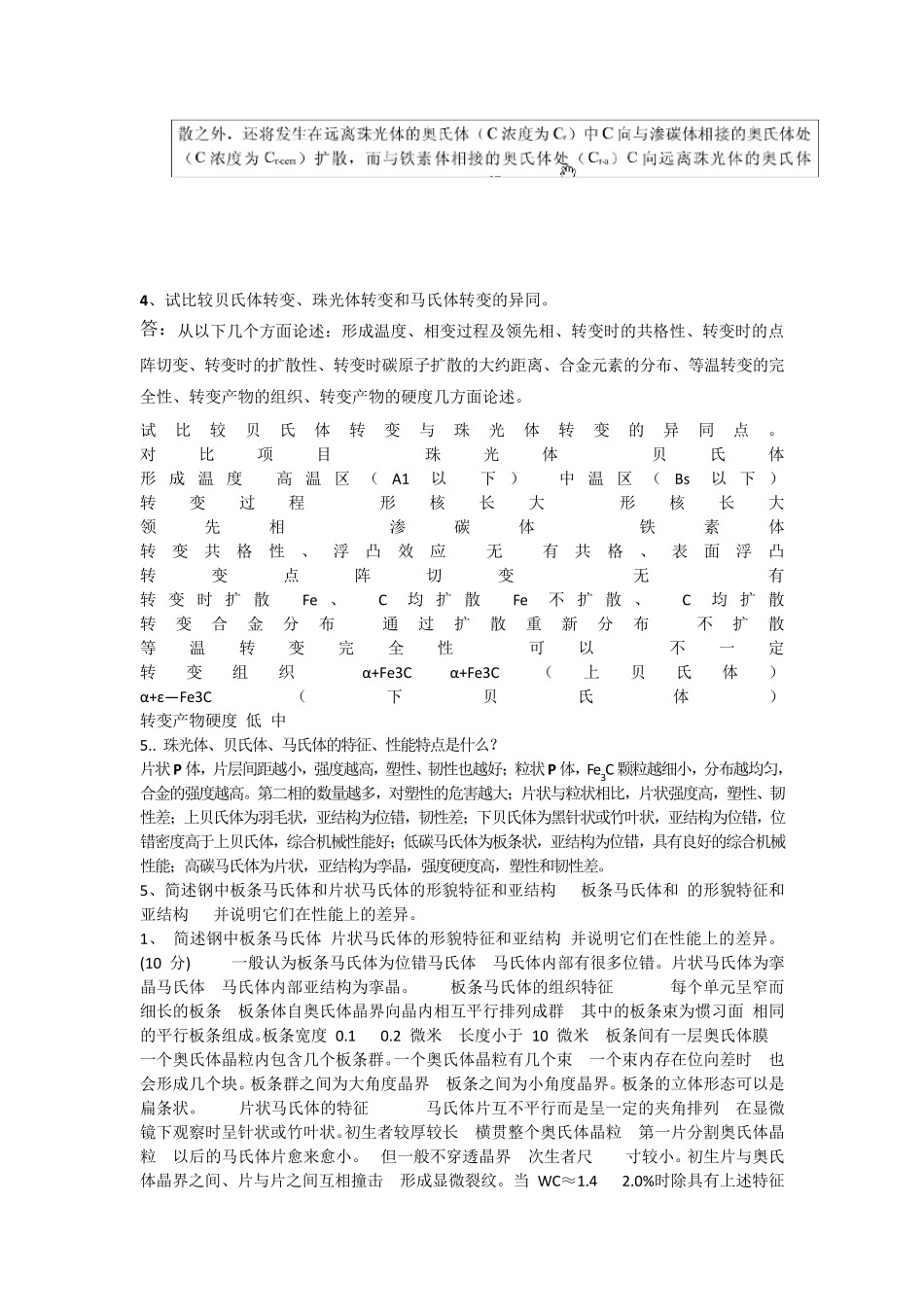

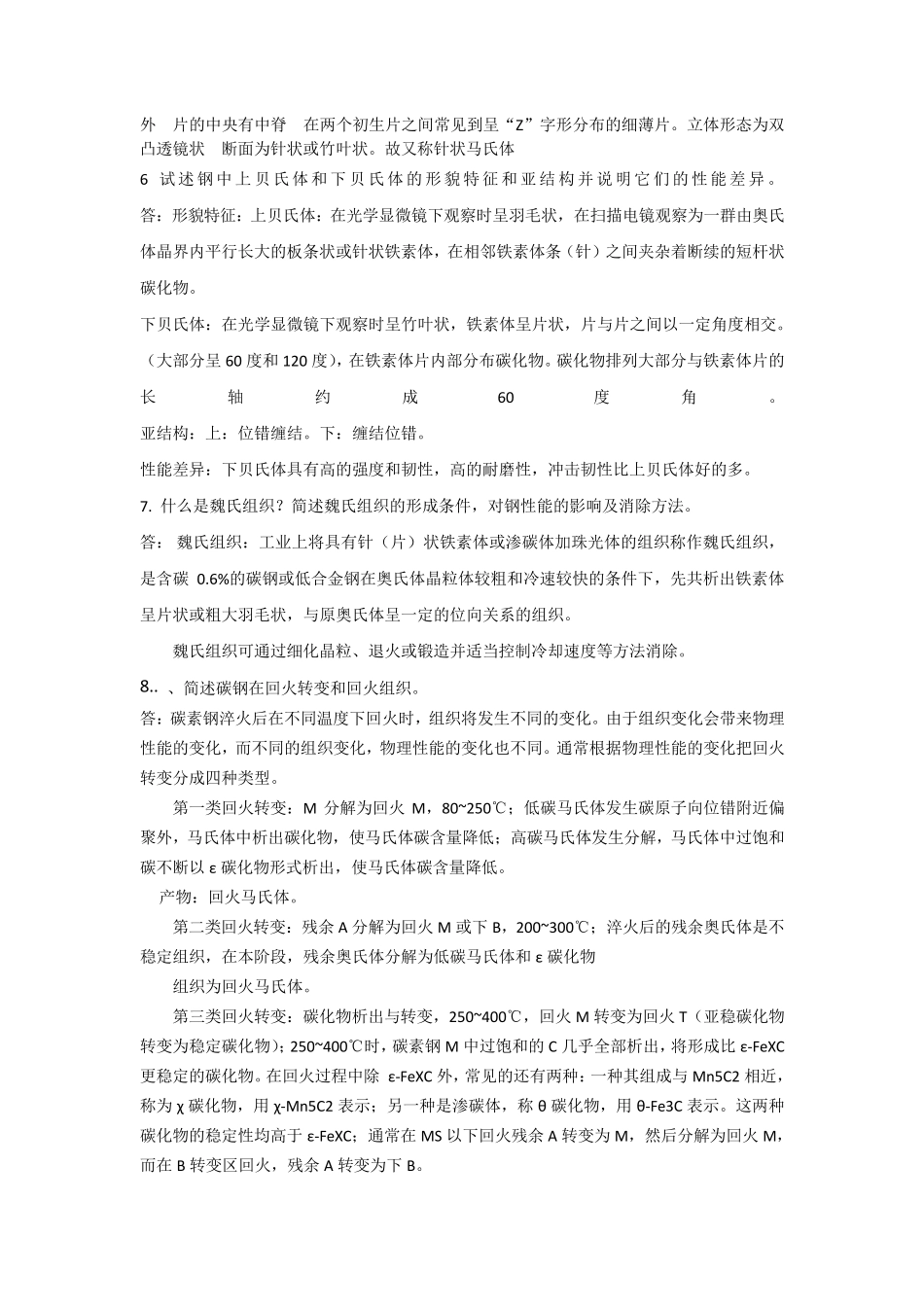

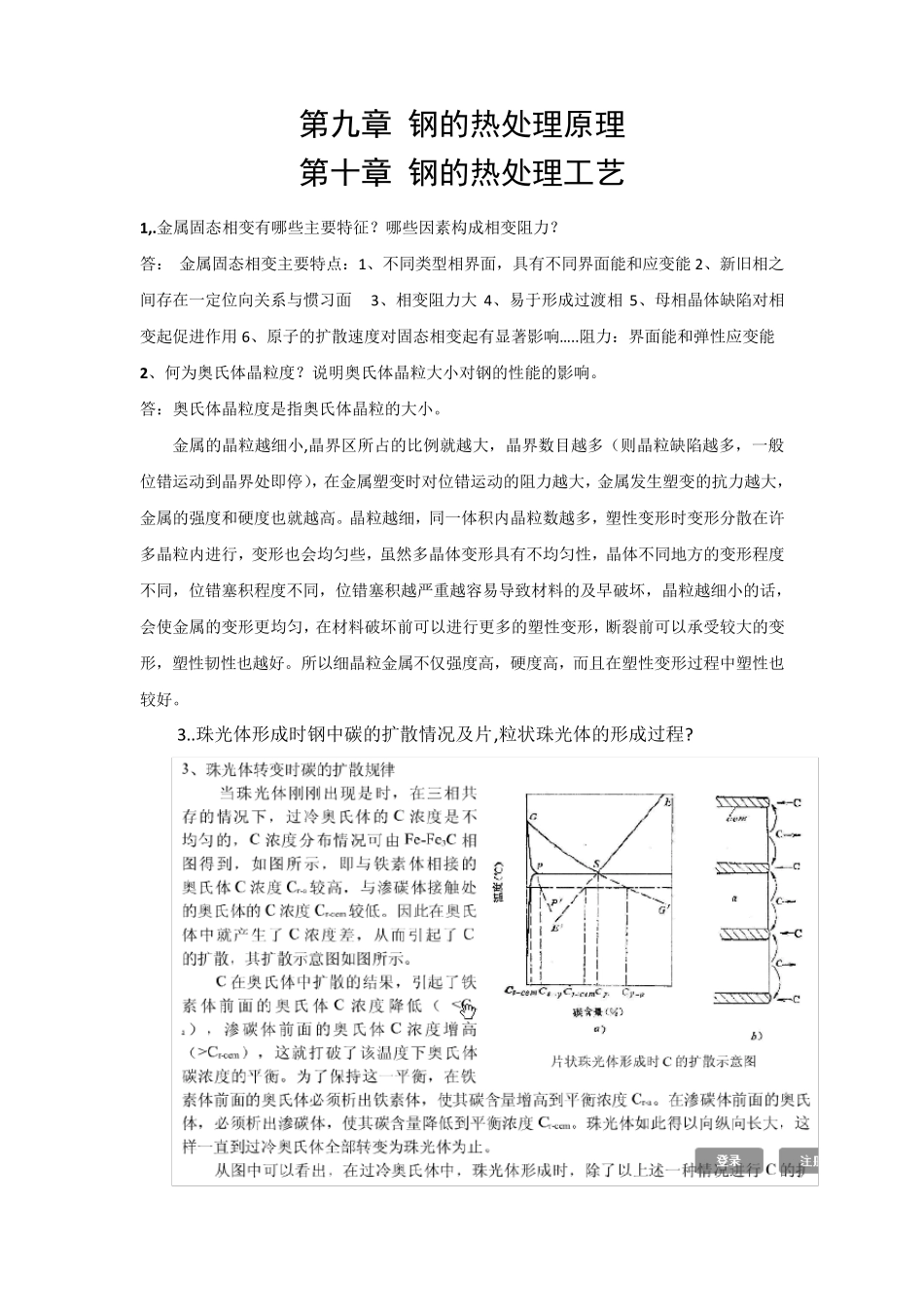

第九章 钢的热处理原理 第十章 钢的热处理工艺 1,.金属固态相变有哪些主要特征?哪些因素构成相变阻力? 答: 金属固态相变主要特点:1、不同类型相界面,具有不同界面能和应变能 2、新旧相之间存在一定位向关系与惯习面 3、相变阻力大 4、易于形成过渡相5、母相晶体缺陷对相变起促进作用 6、原子的扩散速度对固态相变起有显著影响… ..阻力:界面能和弹性应变能 2、何为奥氏体晶粒度?说明奥氏体晶粒大小对钢的性能的影响。 答:奥氏体晶粒度是指奥氏体晶粒的大小。 金属的晶粒越细小,晶界区所占的比例就越大,晶界数目越多(则晶粒缺陷越多,一般位错运动到晶界处即停),在金属塑变时对位错运动的阻力越大,金属发生塑变的抗力越大,金属的强度和硬度也就越高。晶粒越细,同一体积内晶粒数越多,塑性变形时变形分散在许多晶粒内进行,变形也会均匀些,虽然多晶体变形具有不均匀性,晶体不同地方的变形程度不同,位错塞积程度不同,位错塞积越严重越容易导致材料的及早破坏,晶粒越细小的话,会使金属的变形更均匀,在材料破坏前可以进行更多的塑性变形,断裂前可以承受较大的变形,塑性韧性也越好。所以细晶粒金属不仅强度高,硬度高,而且在塑性变形过程中塑性也较好。 3..珠光体形成时钢中碳的扩散情况及片,粒状珠光体的形成过程? 4、试比较贝氏体转变、珠光体转变和马氏体转变的异同。 答:从以下几个方面论述:形成温度、相变过程及领先相、转变时的共格性、转变时的点阵切变、转变时的扩散性、转变时碳原子扩散的大约距离、合金元素的分布、等温转变的完全性、转变产物的组织、转变产物的硬度几方面论述。 试比较贝氏体转变与珠光体转变的异同点。 对比项目 珠光体 贝氏体 形 成 温 度 高 温 区 ( A1以 下 ) 中 温 区 ( Bs以 下 ) 转变过程 形核长大 形核长大 领先相 渗碳体 铁素体 转变共格性、浮凸效应 无 有共格、表面浮凸 转变点阵切变 无 有 转 变 时 扩 散 Fe 、 C均 扩 散 Fe不 扩 散 、 C均 扩 散 转变合金分布 通过扩散重新分布 不扩散 等温转变完全性 可以 不一定 转变组织 α+Fe3C α+Fe3C (上贝氏体) α+ε— Fe3C(下贝氏体) 转变产物硬度 低 中 5.. 珠光体、贝氏体、马氏体的特征、性能特点是什么? 片状P 体,片层间距越小,强度越高,塑性、韧性也越好;粒状P 体,Fe3C 颗粒越细小,分布越均匀,合金的强度越高。第二相...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第九章钢的热处理原理第十章钢的热处理工艺课后题答案

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
