第二届”高教杯“全国大学生先进成图技术与产品信息建模创新大赛

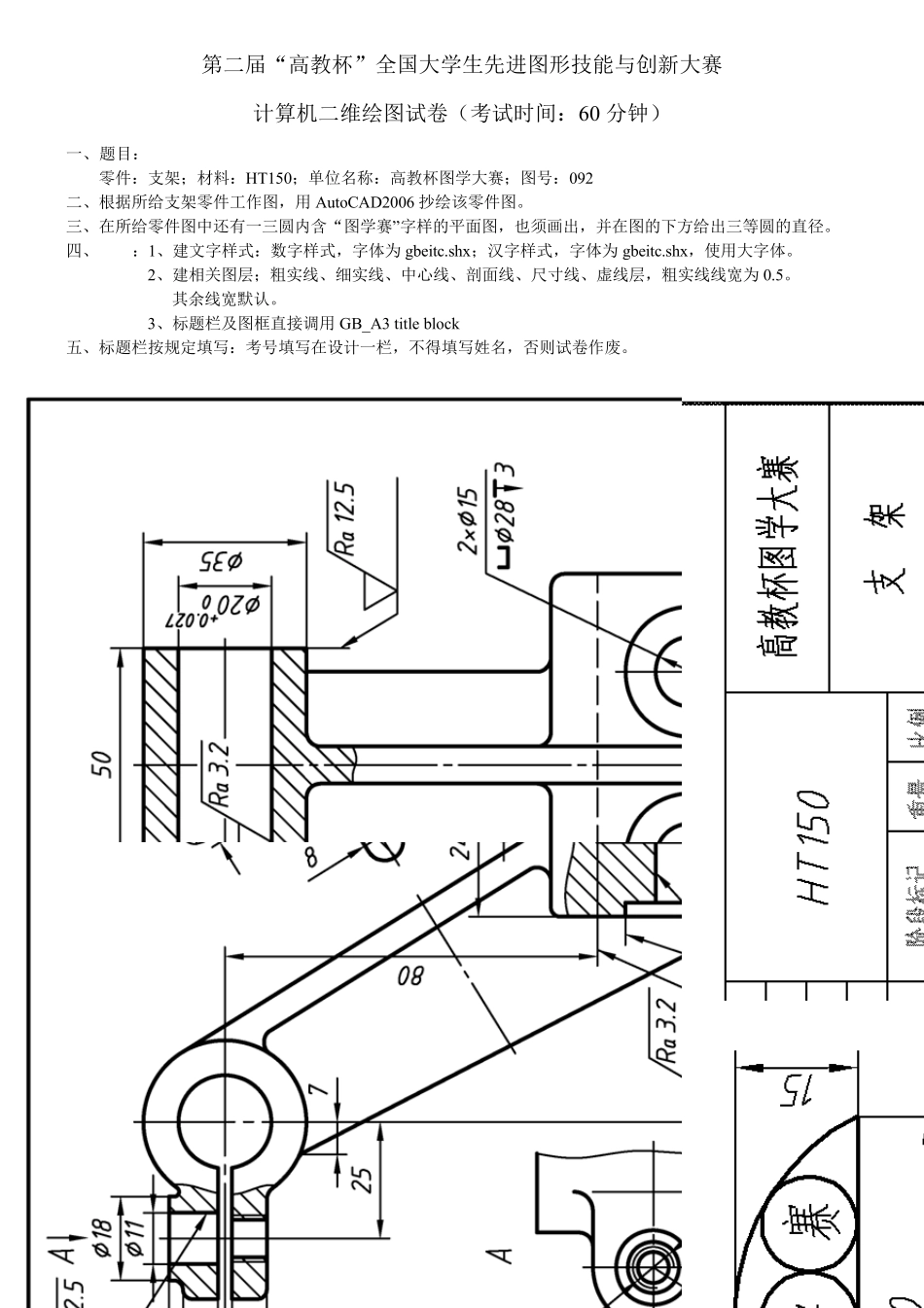

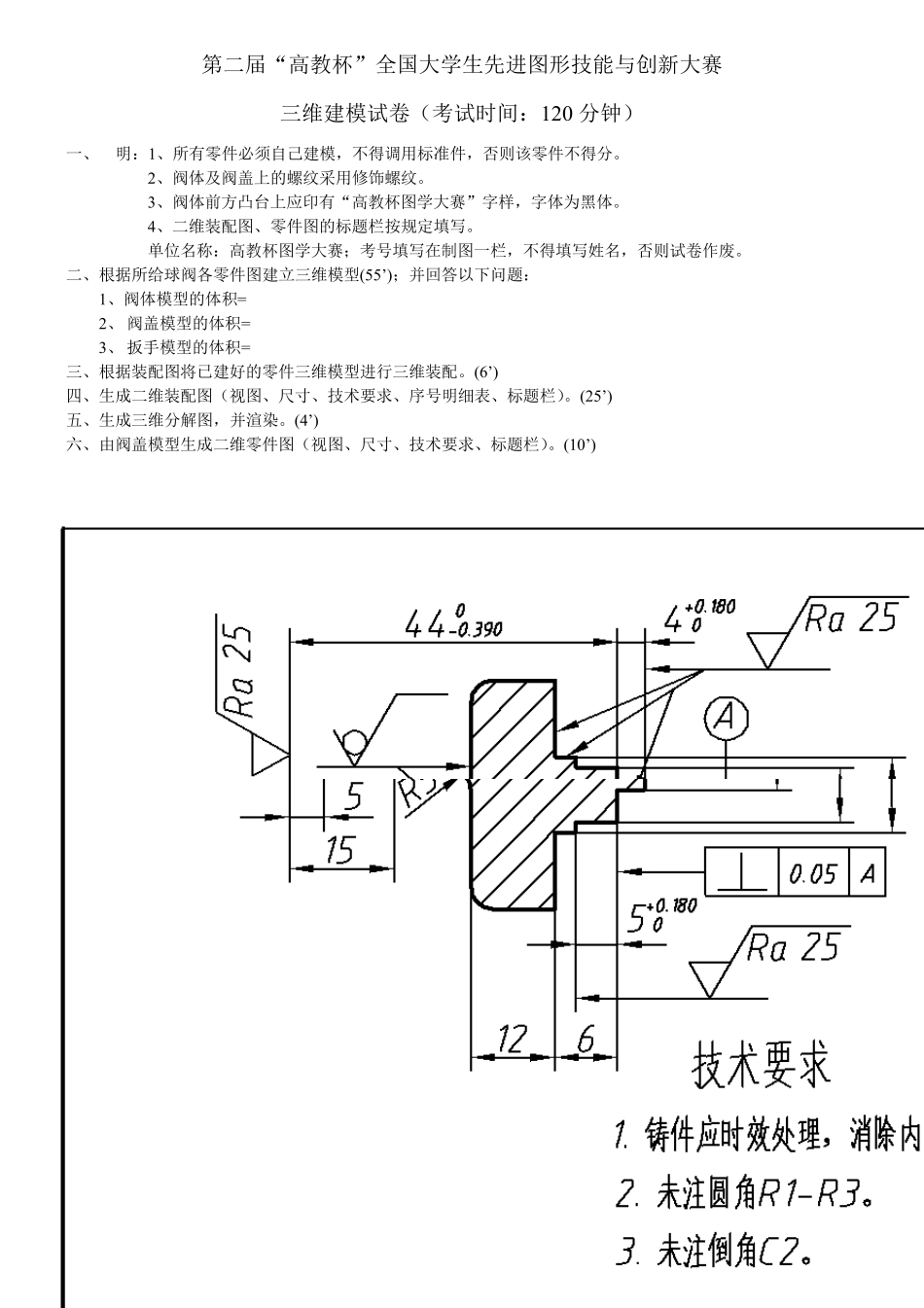

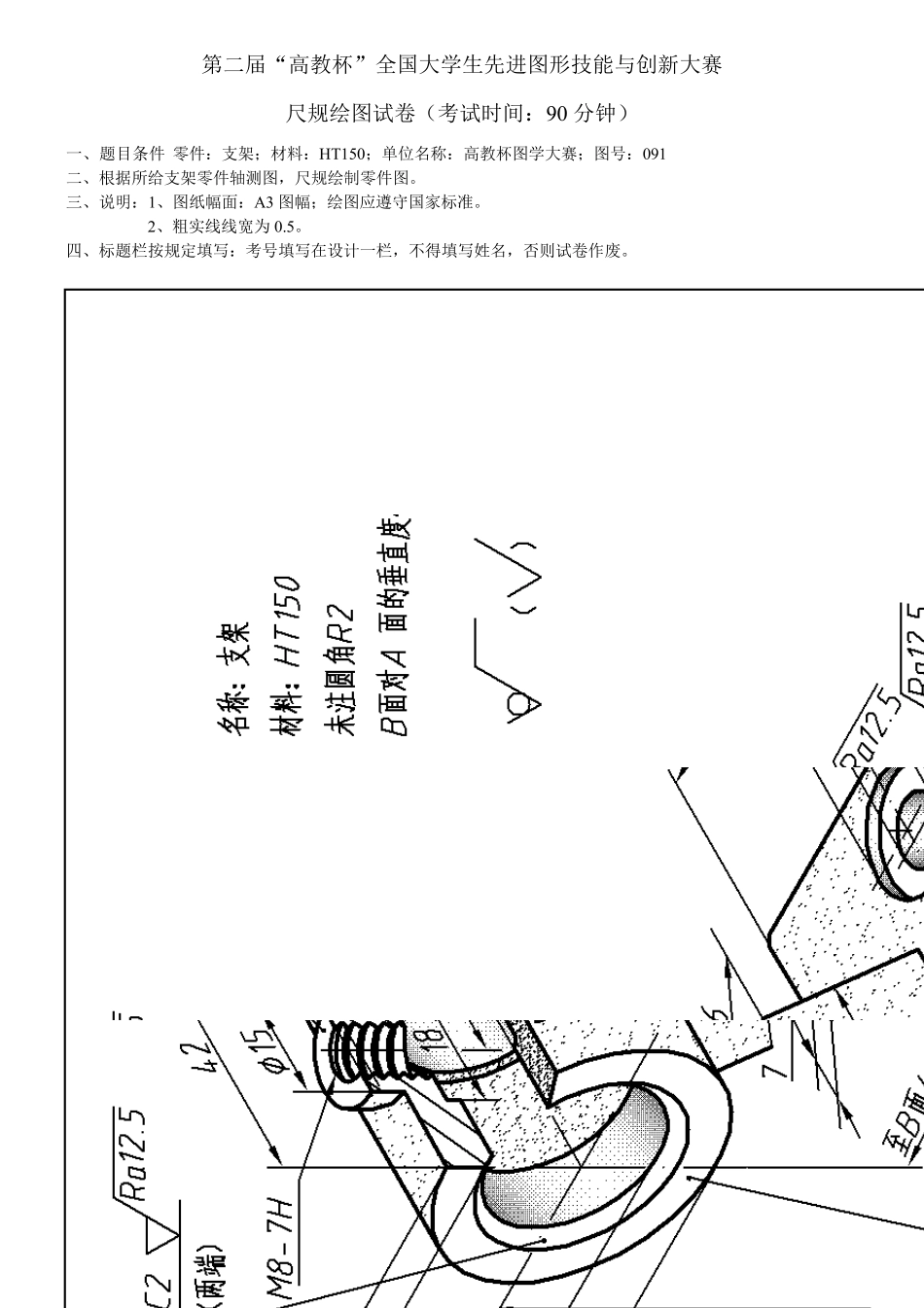

第二届“高教杯”全国大学生先进图形技能与创新大赛 计算机二维绘图试卷（考试时间：60 分钟） 一、题目： 零件：支架；材料：HT150；单位名称：高教杯图学大赛；图号：092 二、根据所给支架零件工作图，用 AutoCAD2006 抄绘该零件图。 三、在所给零件图中还有一三圆内含“图学赛”字样的平面图，也须画出，并在图的下方给出三等圆的直径。 四、说明：1、建文字样式：数字样式，字体为 gbeitc.shx；汉字样式，字体为 gbeitc.shx，使用大字体。 2、建相关图层；粗实线、细实线、中心线、剖面线、尺寸线、虚线层，粗实线线宽为 0.5。 其余线宽默认。 3、标题栏及图框直接调用 GB_A3 title block 五、标题栏按规定填写：考号填写在设计一栏，不得填写姓名，否则试卷作废。 第二届“高教杯”全国大学生先进图形技能与创新大赛 尺规绘图试卷（考试时间：90 分钟） 一、题目条件 零件：支架；材料：HT150；单位名称：高教杯图学大赛；图号：091 二、根据所给支架零件轴测图，尺规绘制零件图。 三、说明：1、图纸幅面：A3 图幅；绘图应遵守国家标准。 2、粗实线线宽为 0.5。 四、标题栏按规定填写：考号填写在设计一栏，不得填写姓名，否则试卷作废。 第二届“高教杯”全国大学生先进图形技能与创新大赛 三维建模试卷（考试时间：120 分钟） 一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。 2、阀体及阀盖上的螺纹采用修饰螺纹。 3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。 4、二维装配图、零件图的标题栏按规定填写。 单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。 二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题： 1、阀体模型的体积= 2、 阀盖模型的体积= 3、 扳手模型的体积= 三、根据装配图将已建好的零件三维模型进行三维装配。(6’) 四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。(25’) 五、生成三维分解图，并渲染。(4’) 六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。(10’)
