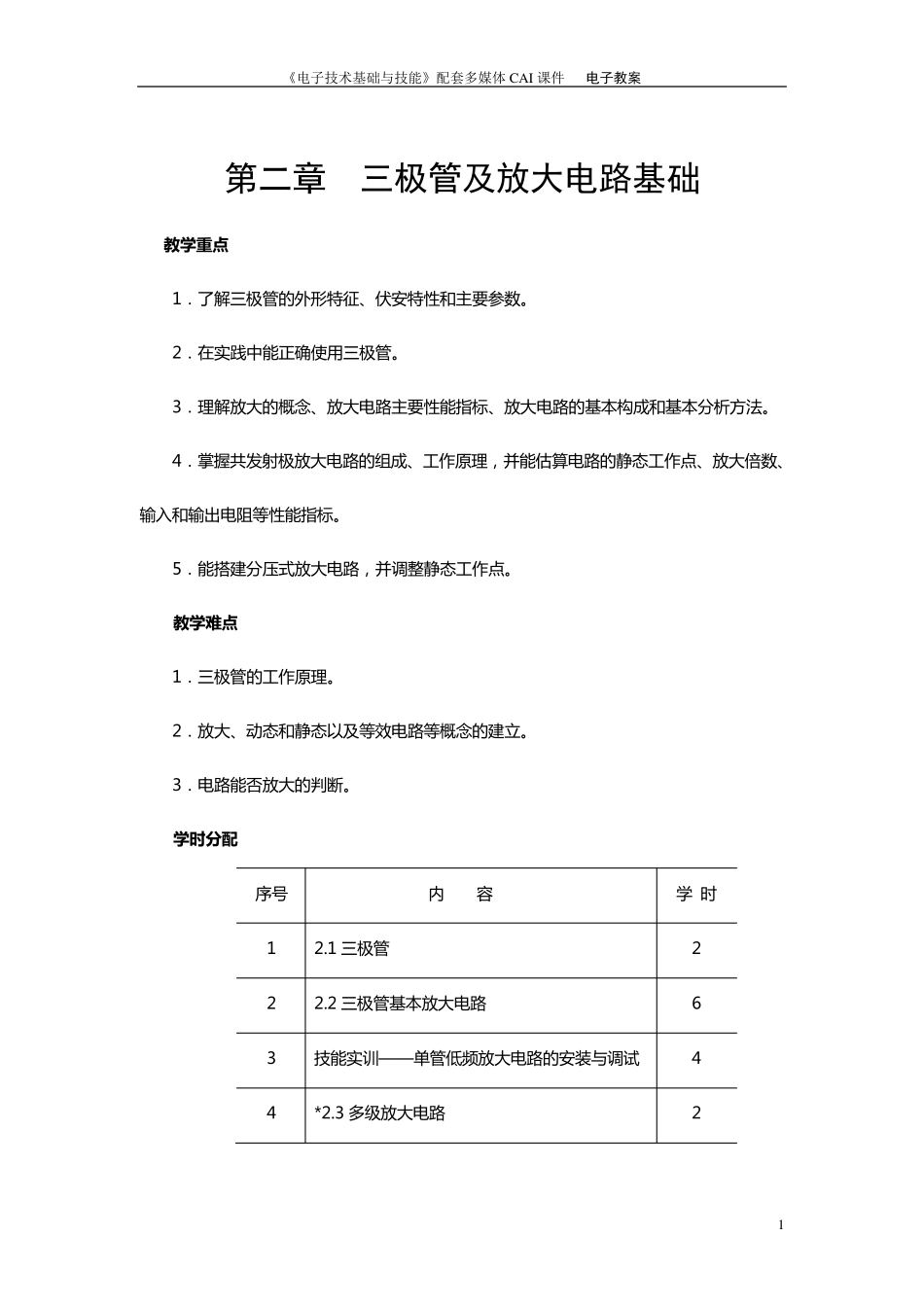

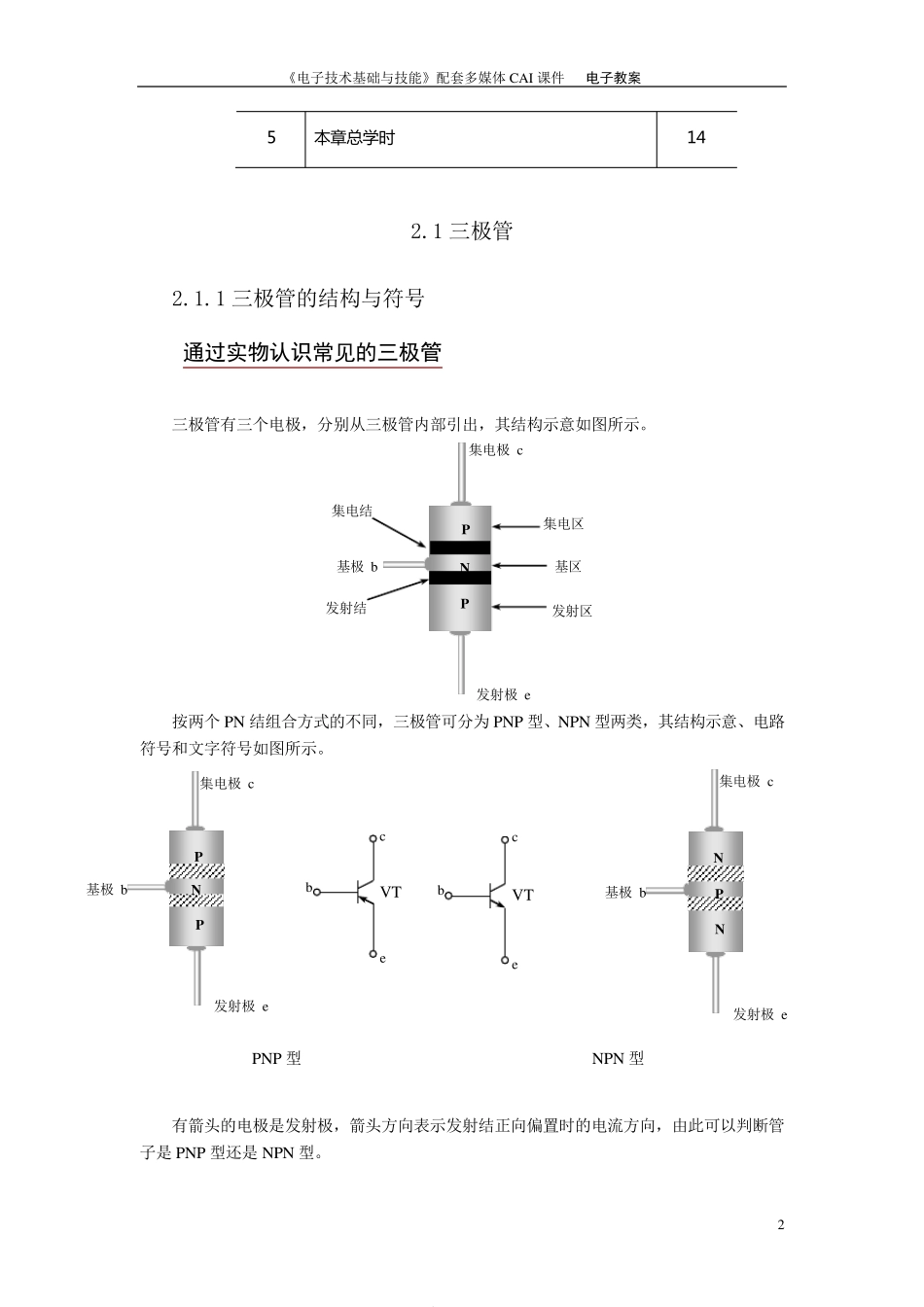

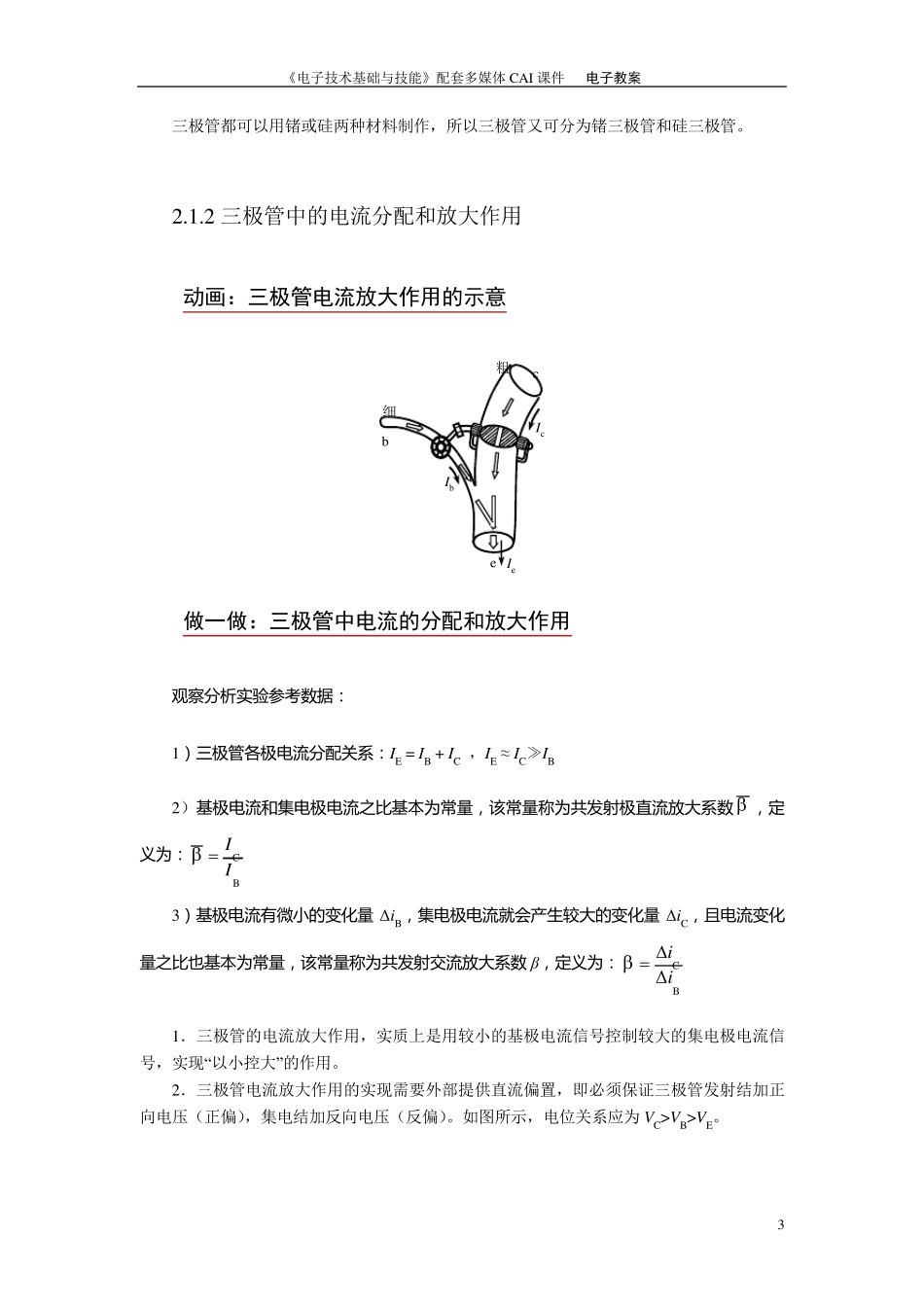

《电子技术基础与技能》配套多媒体 CAI课件 电子教案 1 第二章 三极管及放大电路基础 教 学 重 点 1． 了 解 三 极 管 的 外 形 特 征 、伏 安 特 性 和 主 要 参 数 。 2． 在 实 践 中 能 正 确 使 用 三 极 管 。 3． 理 解 放 大 的 概 念 、放 大 电 路 主 要 性 能 指 标 、放 大 电 路 的 基 本 构 成 和 基 本 分 析 方 法 。 4． 掌 握 共 发 射 极 放 大 电 路 的 组 成 、工 作 原 理 ， 并 能 估 算 电 路 的 静 态 工 作 点 、放 大 倍 数 、输 入 和 输 出 电 阻 等 性 能 指 标 。 5． 能 搭 建 分 压 式 放 大 电 路 ， 并 调 整 静 态 工 作 点 。 教 学 难 点 1． 三 极 管 的 工 作 原 理 。 2． 放 大 、动 态 和 静 态 以 及 等 效 电 路 等 概 念 的 建 立 。 3． 电 路 能 否 放 大 的 判 断 。 学 时 分配 序 号 内 容 学 时 1 2.1 三 极 管 2 2 2.2 三 极 管 基 本 放 大 电 路 6 3 技 能 实 训 ——单管 低频放 大 电 路 的 安 装与调 试 4 4 *2.3 多级放 大 电 路 2 《电子技术基础与技能》配套多媒体CAI 课件 电子教案 2 5 本 章 总 学时 14 2.1 三极管 2.1.1 三极管的结构与符号 通过实物认识常见的三极管 三极管有三个电极，分别从三极管内部引出，其结构示意如图所示。 按两个PN 结组合方式的不同，三极管可分为PNP 型、NPN 型两类，其结构示意、电路符号和文字符号如图所示。 PNP 型 NPN 型 有箭头的电极是发射极，箭头方向表示发射结正向偏置时的电流方向，由此可以判断管子是 PNP 型还是 NPN 型。 发射结 集电区 基区 发射区 发射极 e 基极 b 集电极 c P N P 集电结 发射极 e 基极 b 集电极 c P N P b e c VT 发射极 e 基极 b 集电极 c N P N b e c VT 《电子技术基础与技能》配套多媒体CAI 课件 电子教案 3 三极管都可以用锗或硅两种材料制作，所以三极管又可分为锗三极管和硅三极管。 2.1.2 三极管中的电流分配和放大作用 动画：三极管电流放大作用的示意 做一做：三极管中电流的分配和放大作用 观 察 分 析 实 验 参 考 数 据 ： 1） 三极管各极电流...
