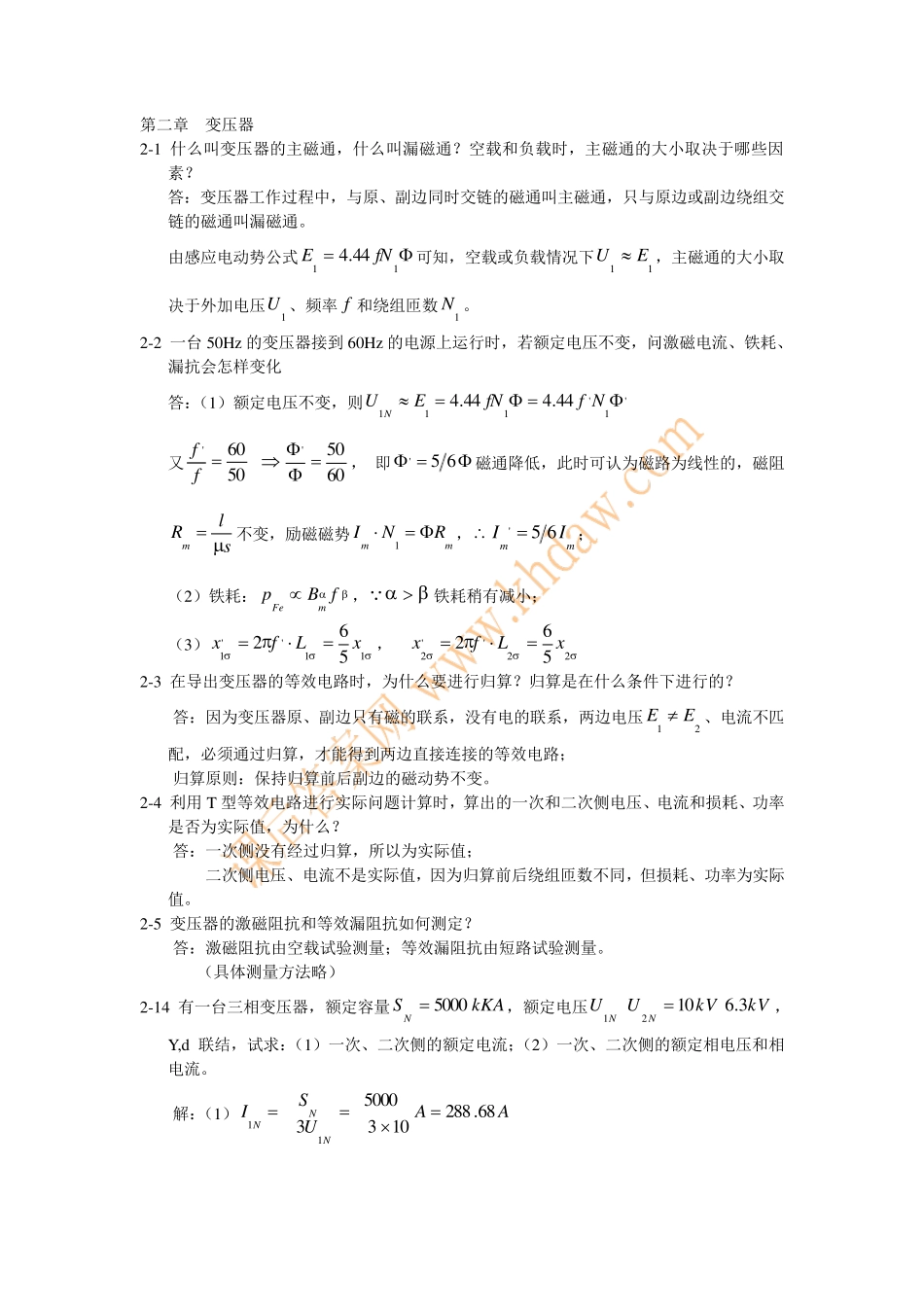

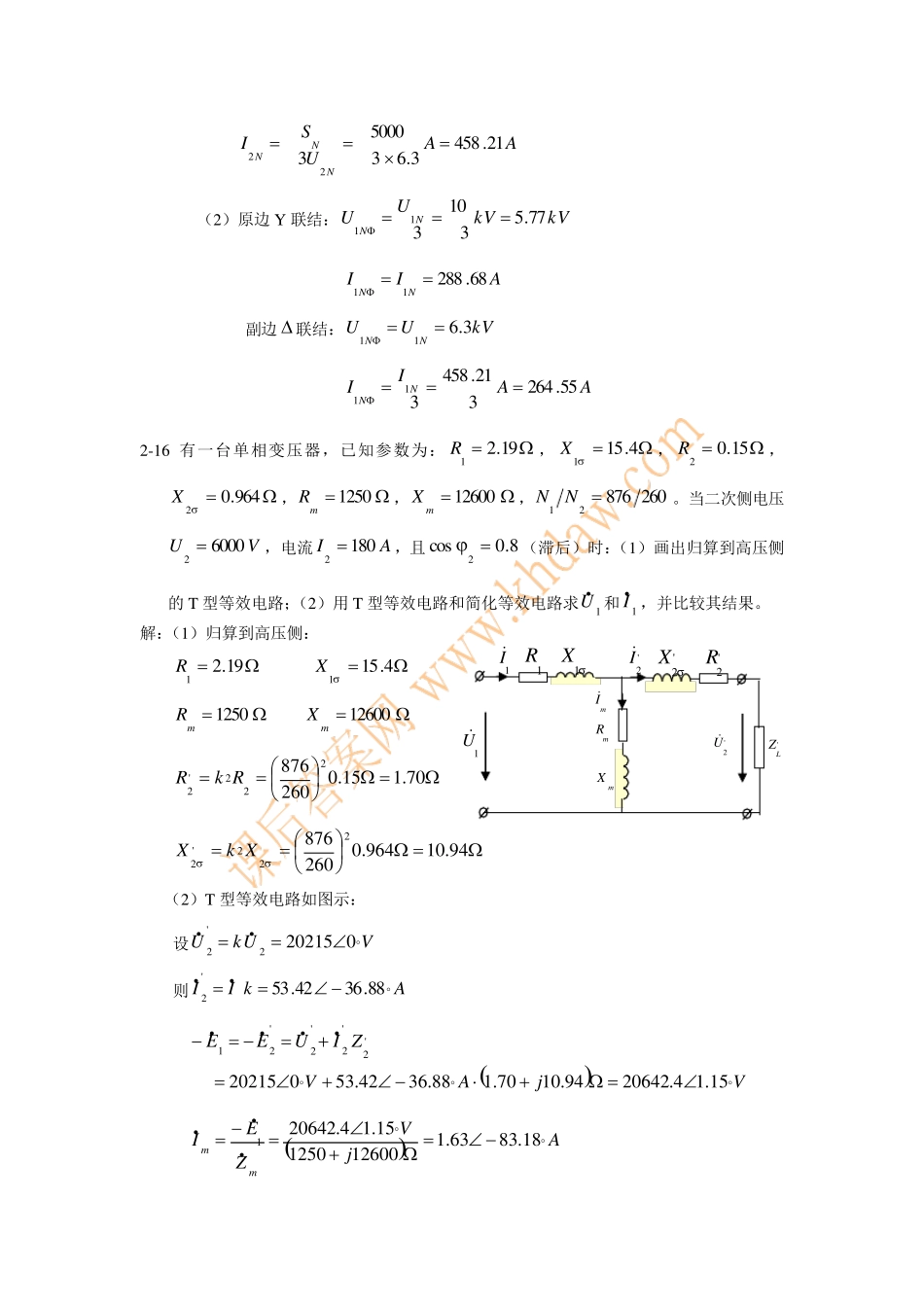

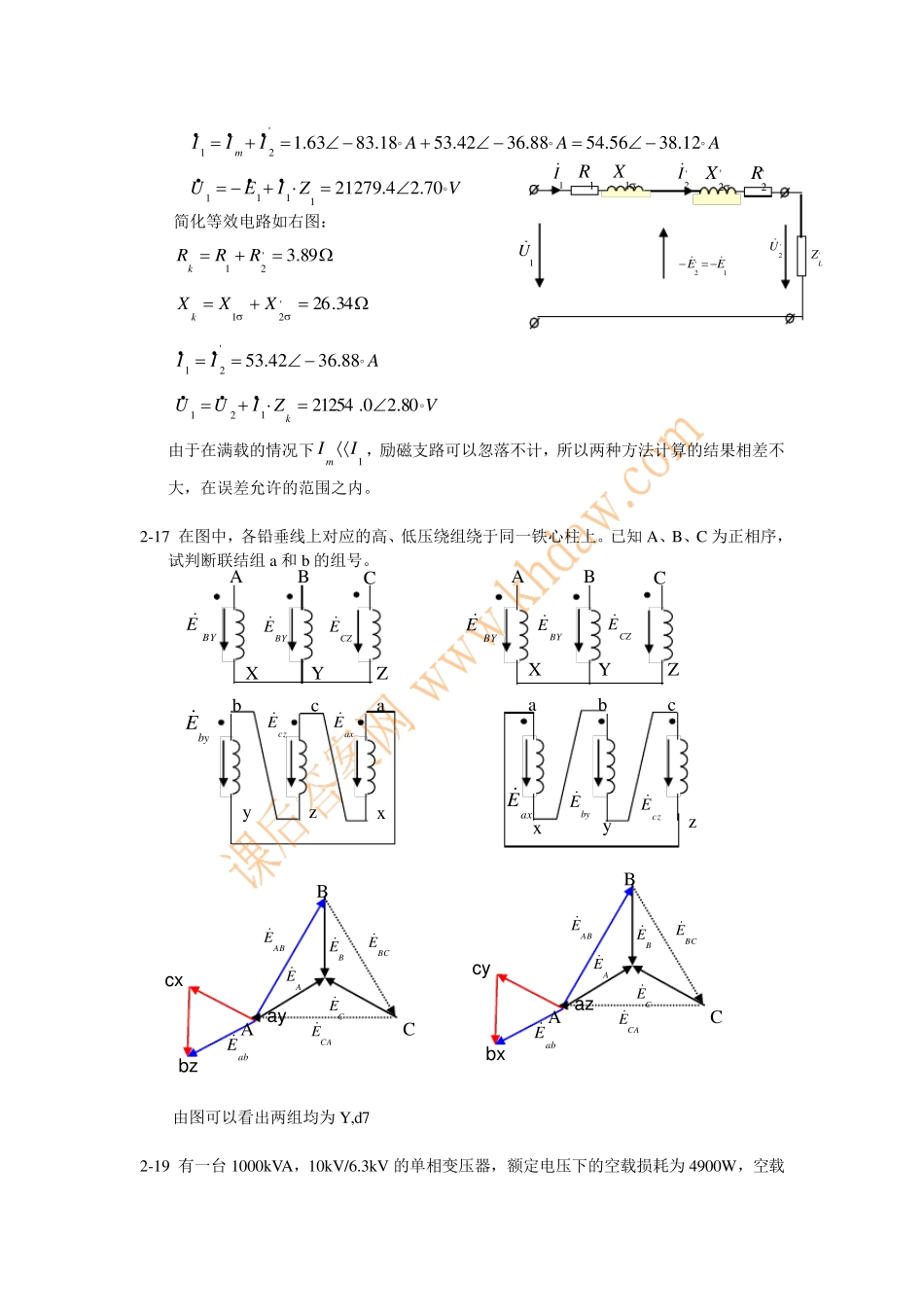

第二章 变压器 2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？ 答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。 由感应电动势公式1144.4fNE可知，空载或负载情况下11EU ，主磁通的大小取决于外加电压1U 、频率 f 和绕组匝数1N 。 2-2 一台 50Hz 的变压器接到 60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化 答：（1）额定电压不变，则'1'11144.444.4NffNEUN 又5060' ff 6050' ， 即65'磁通降低，此时可认为磁路为线性的，磁阻slRm不变，励磁磁势mmRNI1，mmII65' ； （2）铁耗： fBpmFe ， 铁耗稍有减小； （3）11''1562xLfx， 22''2562xLfx 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21EE 、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路； 归算原则：保持归算前后副边的磁动势不变。 2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？ 答：一次侧没有经过归算，所以为实际值； 二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。 2-5 变压器的激磁阻抗和等效漏阻抗如何测定？ 答：激磁阻抗由空载试验 测量 ；等效漏阻抗由短 路试验 测量 。 （具 体 测量 方 法 略 ） 2-14 有一台三 相 变压器，额定容 量kKASN5000，额定电压kVkVUUNN3.61021，Y,d 联结 ，试求 ：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相 电压和相电流。 解 ：（1）AAUSINNN68.2881035000311 AAUSINNN21.4583.635000322 （2）原边Y 联结：kVkVUUNN77.5310311 AIINN68.28811 副边 联结：kVUUNN3.611 AAIINN55.264321.458311 2-16 有一台单相变压器，已知参数为：19.21R，4.151X，15.02R，964.02X， 1250mR， 12600mX，26087621NN。当二次侧电压VU60002 ，电流AI1802 ，且8.0cos2 （滞后）时：（1）画出归算到高压侧的 T 型等效电路；（2）用 T 型等效电路和简化...
