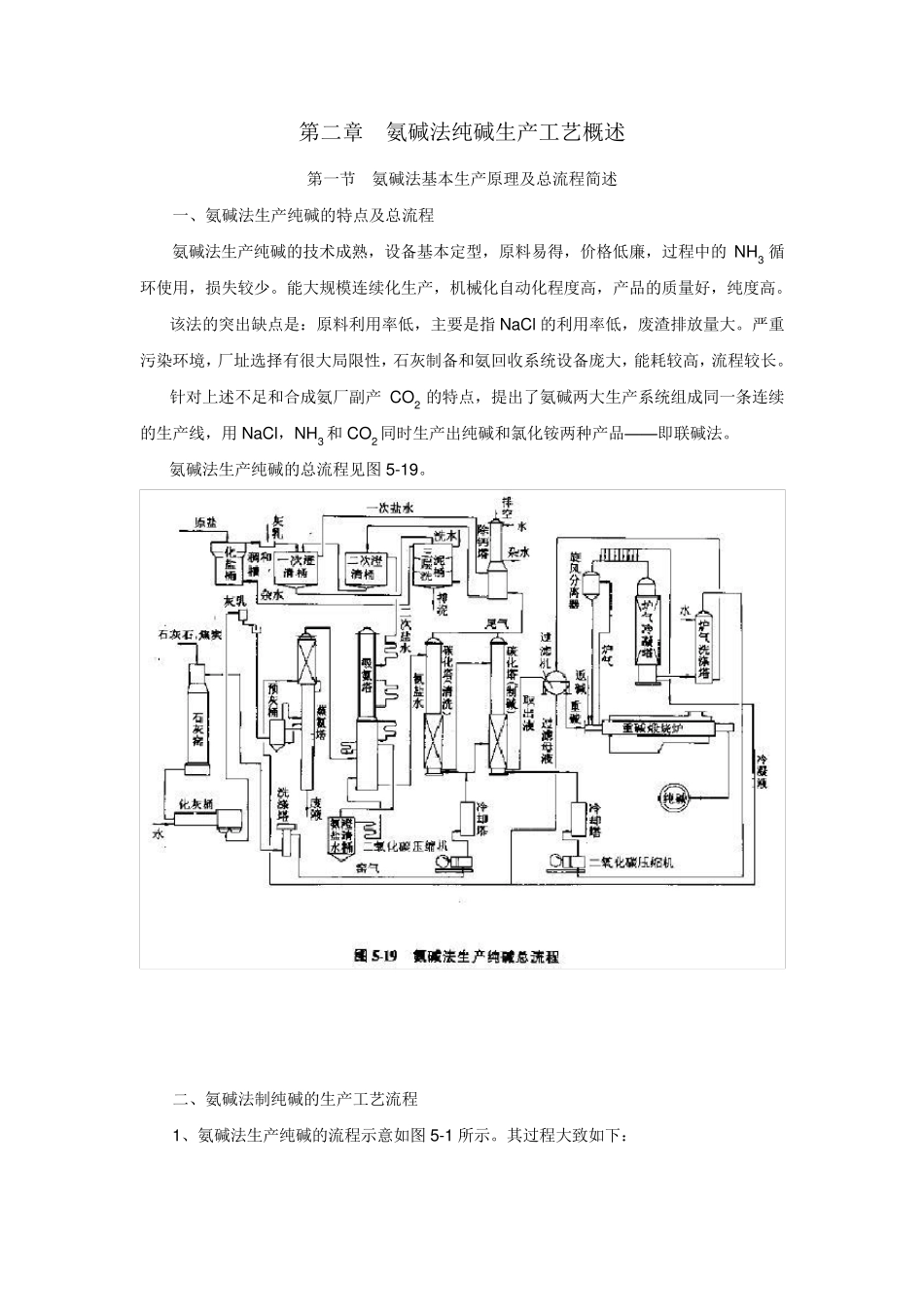

第二章 氨碱法纯碱生产工艺概述 第一节 氨碱法基本生产原理及总流程简述 一、氨碱法生产纯碱的特点及总流程 氨碱法生产纯碱的技术成熟,设备基本定型,原料易得,价格低廉,过程中的 NH3 循环使用,损失较少。能大规模连续化生产,机械化自动化程度高,产品的质量好,纯度高。 该法的突出缺点是:原料利用率低,主要是指 NaCl的利用率低,废渣排放量大。严重污染环境,厂址选择有很大局限性,石灰制备和氨回收系统设备庞大,能耗较高,流程较长。 针对上述不足和合成氨厂副产CO2 的特点,提出了氨碱两大生产系统组成同一条连续的生产线,用 NaCl,NH3 和 CO2 同时生产出纯碱和氯化铵两种产品——即联碱法。 氨碱法生产纯碱的总流程见图 5-19。 二、氨碱法制纯碱的生产工艺流程 1、氨碱法生产纯碱的流程示意如图 5-1 所示。其过程大致如下: 2、氨碱法纯碱生产工艺流程框图: 3、氨碱法纯碱生产工序的基本划分: (1)石灰工序:CO2 和石灰乳的制备,石灰石经煅烧制得石灰和 CO2,石灰经消化得石灰乳; (2)盐水工序:盐水的制备和精制; (3)蒸吸工序: 盐水氨化制氨盐水及母液中氨的蒸发与回收; 原盐 石灰石 无烟煤 CO2 NH3 废液 重质纯碱 轻质纯碱 盐水精制 盐水吸氨 氨盐水碳化 石灰煅烧 石灰乳制备 母液蒸馏 重碱过滤 重碱煅烧 水合 (4)碳 滤 工 序 : 氨 盐 水 碳 化 制 得 重 碱 及 其 重 碱 过 滤 和 洗 涤 ; (5)煅 烧 工 序 :重 碱 煅 烧 得 纯 碱 成 品 及 CO2; 和 重 质 纯 碱 的 生 产 ; (6)CO2 压 缩 工 序 :窑 气 CO2、 炉 气 CO2 的 压 缩 工 碳 酸 化 制 碱 。 三 、 氨 碱 法 纯 碱 生 产 原 理 及 工 艺 流 程 叙 述 氨 碱 法 生 产 纯 碱 的 原 料 是 食 盐 和 石 灰 石 , 燃 料 为 焦 炭 (煤 )。 氨 作 为 催 化 剂 在 系 统 中 循 环使 用 。 原 料 盐 (海 盐 、 岩 盐 、 天 然 盐 水 )经 精 制 吸 氨 、 碳 化 、 结 晶 、 过 滤 , 再 煅 烧 即 为 成 品 。母 液 经 石 灰 乳 中 和 后 , 氨 蒸 发 并 回 收 使 用 , 氯 化 钙 则 排 放 。 其 化 学 反 应 为 : 氨 碱 法 具 有 原 料 来 源 丰 富 和 方 便 , 生 产 过 程 均 在 气 液 相 ...
