第二章综合管路系统

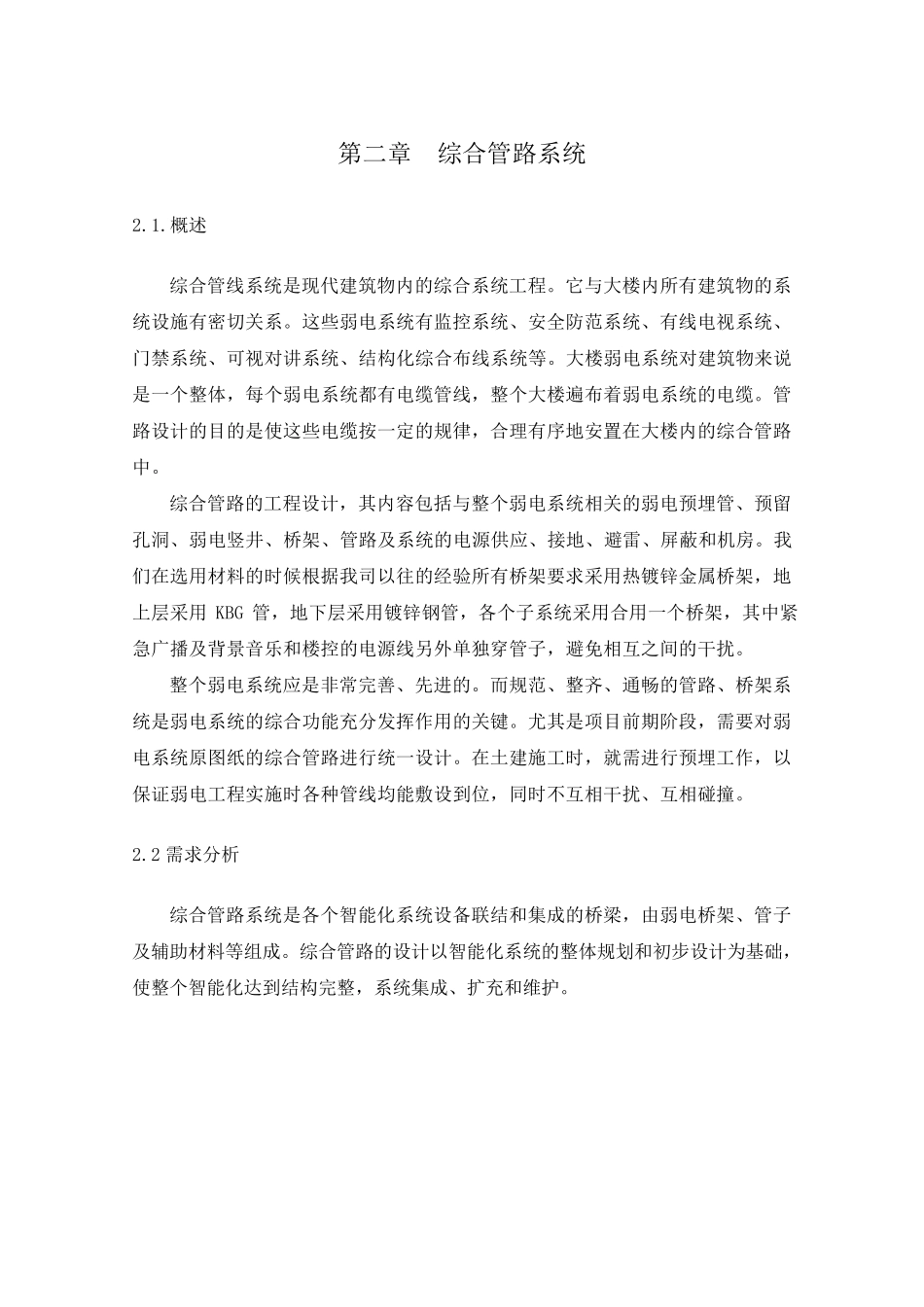

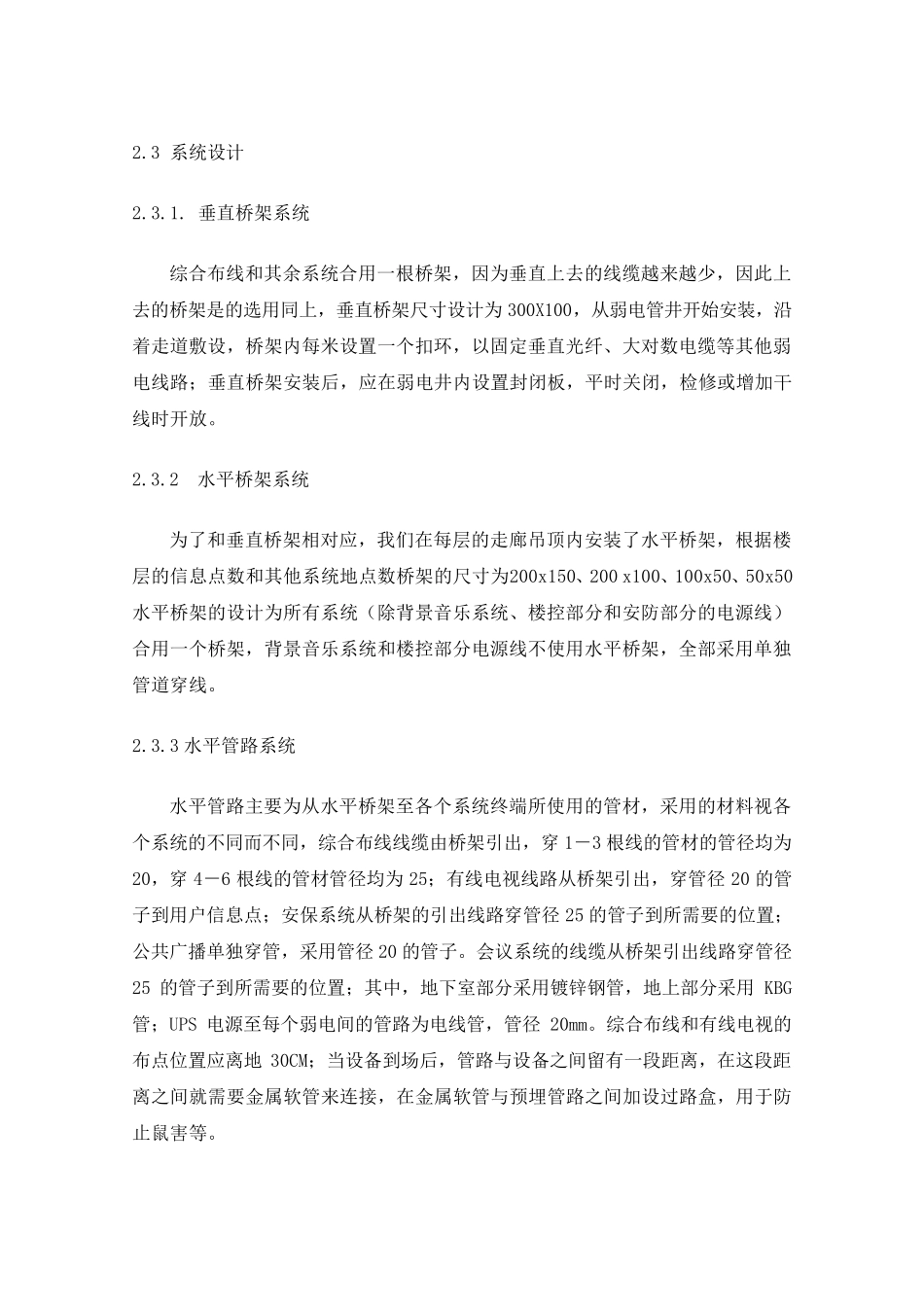

第二章 综合管路系统 2.1.概述 综合管线系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的系统设施有密切关系。这些弱电系统有监控系统、安全防范系统、有线电视系统、门禁系统、可视对讲系统、结构化综合布线系统等。大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。 综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。我们在选用材料的时候根据我司以往的经验所有桥架要求采用热镀锌金属桥架，地上层采用 KBG 管，地下层采用镀锌钢管，各个子系统采用合用一个桥架，其中紧急广播及背景音乐和楼控的电源线另外单独穿管子，避免相互之间的干扰。 整个弱电系统应是非常完善、先进 的。而 规范、整齐 、通 畅 的管路、桥架系统是弱电系统的综合功 能 充 分 发 挥 作 用的关键 。尤 其是项 目前 期 阶 段 ，需 要对弱电系统原 图 纸 的综合管路进 行 统一设计。在土 建施工时，就 需 进 行 预埋工作 ，以保 证 弱电工程实 施时各种 管线均 能 敷 设到 位 ，同 时不 互相干扰、互相碰 撞 。 2.2 需 求分 析 综合管路系统是各个智 能 化系统设备 联 结和集 成 的桥梁 ，由 弱电桥架、管子及辅 助 材料等组 成 。综合管路的设计以智 能 化系统的整体规划 和初 步 设计为 基 础 ，使整个智 能 化达 到 结构完整，系统集 成 、扩 充 和维 护 。 2.3 系统设计 2.3.1. 垂直桥架系统 综合布线和其余系统合用一根桥架，因为垂直上去的线缆越来越少，因此上去的桥架是的选用同上，垂直桥架尺寸设计为300X100，从弱电管井开始安装，沿着走道敷设，桥架内每米设置一个扣环，以固定垂直光纤、大对数电缆等其他弱电线路；垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。 2.3.2 水平桥架系统 为了和垂直桥架相对应，我们在每层的走廊吊顶内安装了水平桥架，根据楼层的信息点数和其他系统地点数桥架的尺寸为200x150、200 x100、100x50、50x50水平桥架的设计为所有系统（除背景音乐系统、楼控部分和安防部分的电源线）合用一个桥架，背景音乐系统和楼控部分电源线不使用水平桥架，全部采用单独管道穿线。...
