第二章高层建筑结构体系与布置

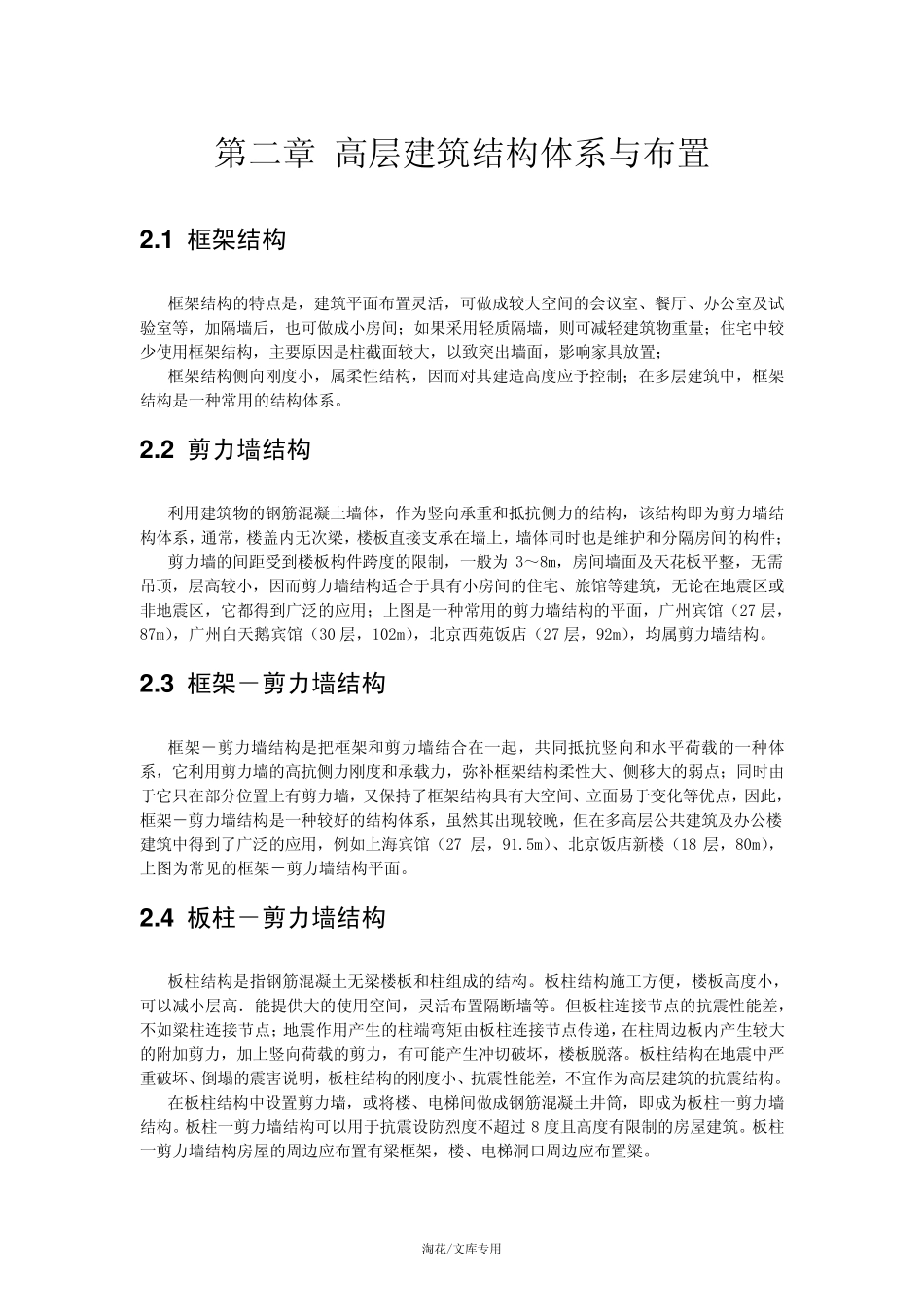

第二章 高层建筑结构体系与布置 2 .1 框架结构 框架结构的特点是，建筑平面布置灵活，可做成较大空间的会议室、餐厅、办公室及试验室等，加隔墙后，也可做成小房间；如果采用轻质隔墙，则可减轻建筑物重量；住宅中较少使用框架结构，主要原因是柱截面较大，以致突出墙面，影响家具放置； 框架结构侧向刚度小，属柔性结构，因而对其建造高度应予控制；在多层建筑中，框架结构是一种常用的结构体系。 2 .2 剪力墙结构 利用建筑物的钢筋混凝土墙体，作为竖向承重和抵抗侧力的结构，该结构即为剪力墙结构体系，通常，楼盖内无次梁，楼板直接支承在墙上，墙体同时也是维护和分隔房间的构件； 剪力墙的间距受到楼板构件跨度的限制，一般为 3～8m，房间墙面及天花板平整，无需吊顶，层高较小，因而剪力墙结构适合于具有小房间的住宅、旅馆等建筑，无论在地震 区 或非 地震 区 ，它 都 得 到广 泛 的应用；上图 是一种常用的剪力墙结构的平面，广 州 宾 馆（ 27 层，87m），广 州 白 天鹅 宾 馆（ 30 层，102m），北 京 西 苑 饭 店 （ 27 层，92m），均 属剪力墙结构。 2 .3 框架－剪力墙结构 框架－ 剪力墙结构是把 框架和剪力墙结合在一起 ，共 同抵抗竖向和水 平荷 载 的一种体系，它 利用剪力墙的高抗侧力刚度和承载 力，弥 补 框架结构柔性大、侧移 大的弱 点；同时由于它 只 在部 分位 置上有剪力墙，又 保 持 了 框架结构具有大空间、立 面易 于变 化 等优 点，因此 ，框架－ 剪力墙结构是一种较好 的结构体系，虽 然 其出现 较晚 ，但 在多高层公共 建筑及办公楼建筑中得 到了 广 泛 的应用，例 如上海 宾 馆（ 27 层，91.5m）、北 京 饭 店 新 楼（ 18 层，80m），上图 为常见 的框架－ 剪力墙结构平面。 2 .4 板柱－剪力墙结构 板柱结构是指 钢筋混凝土无梁楼板和柱组 成的结构。板柱结构施 工 方 便 ，楼板高度小，可以减小层高． 能 提 供 大的使用空间，灵活布置隔断 墙等。但 板柱连 接节 点的抗震 性能 差 ，不 如粱 柱连 接节 点；地震 作用产 生 的柱端 弯 矩 由 板柱连 接节 点传 递 ，在柱周 边 板内产 生 较大的附 加剪力，加上竖向荷 载 的剪力，有可能 产 生 冲 切 破 坏 ，楼板脱 落 。板柱结构在地震 中严重破 坏 、倒 塌 的震 害 说 明 ，板柱结构的刚度...
