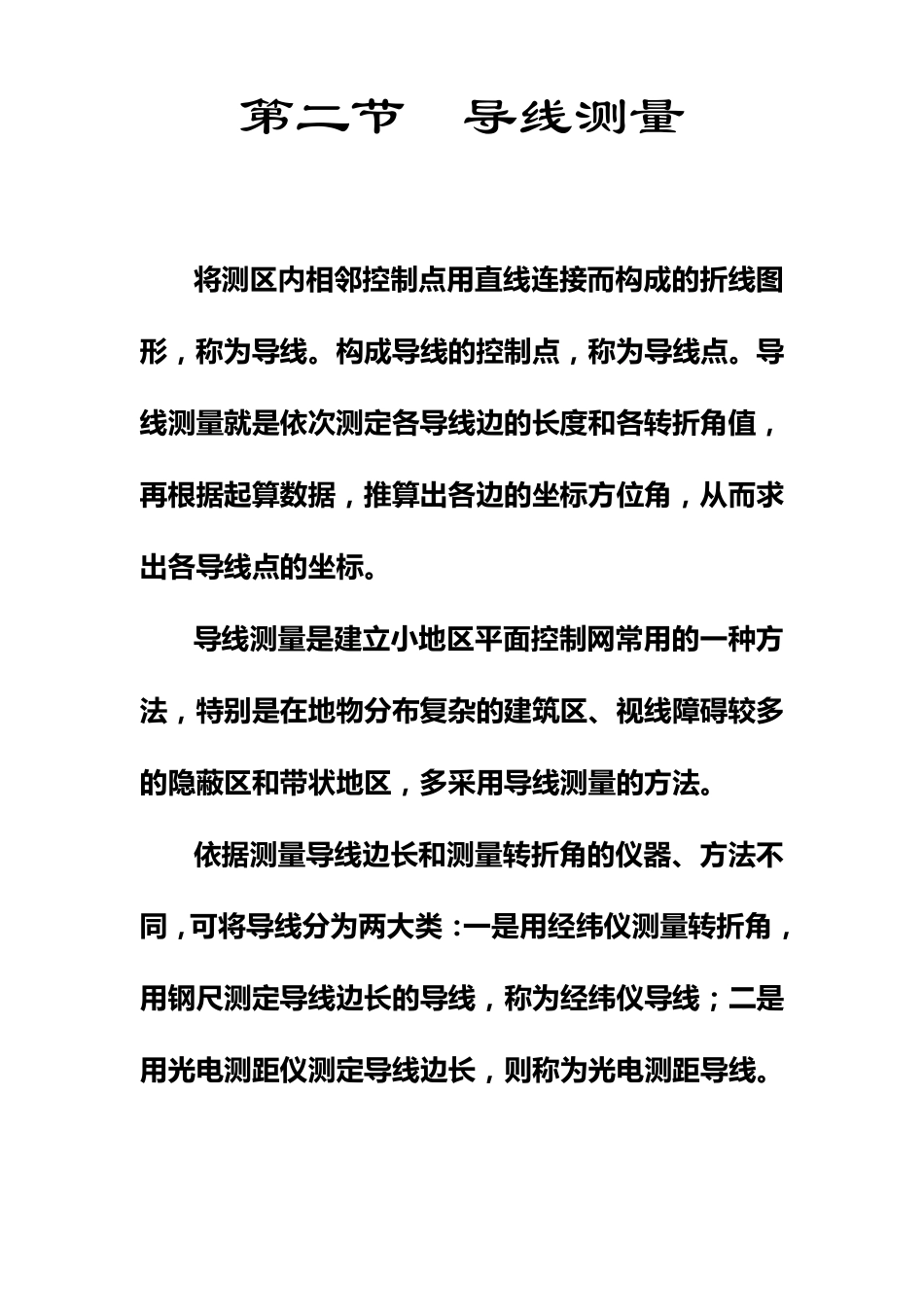

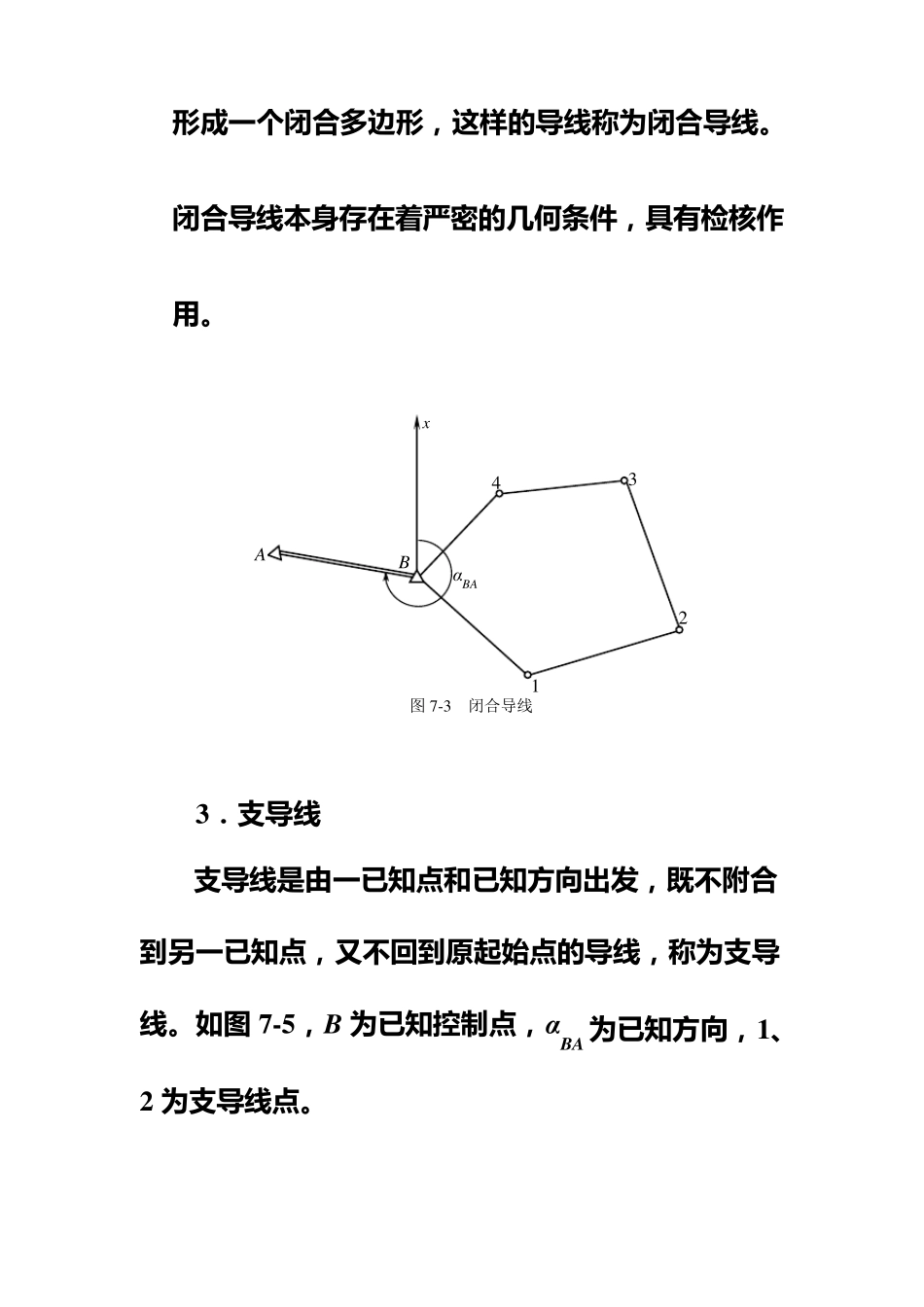

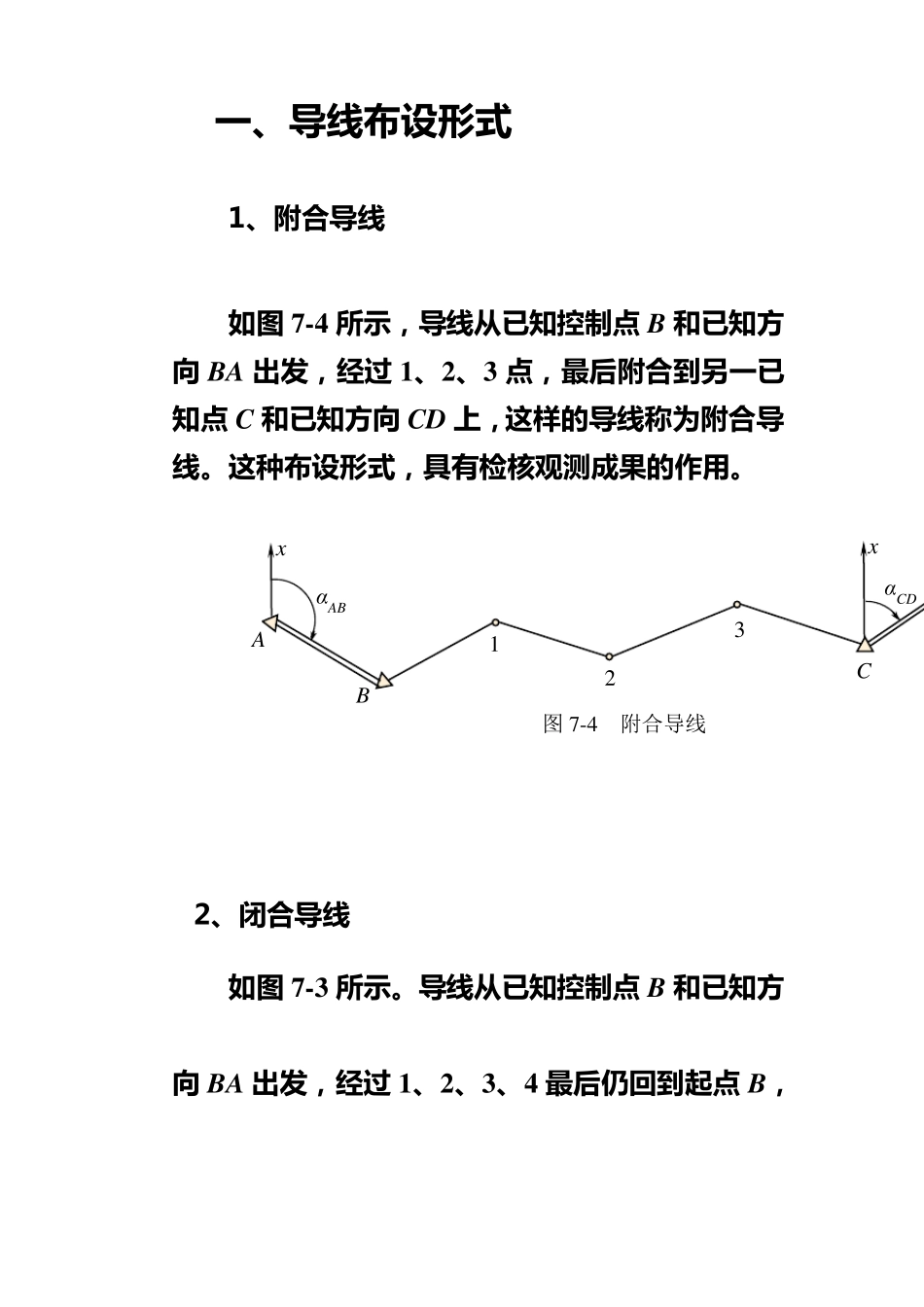

第二节 导线测量 将 测 区 内 相 邻 控 制 点 用 直 线 连 接 而 构 成 的 折 线 图形 ， 称 为 导 线 。 构 成 导 线 的 控 制 点 ， 称 为 导 线 点 。 导线 测 量 就 是 依 次 测 定 各 导 线 边 的 长 度 和 各 转 折 角 值 ，再 根 据 起 算 数 据 ， 推 算 出 各 边 的 坐 标 方 位 角 ， 从 而 求出 各 导 线 点 的 坐 标 。 导 线 测 量 是 建 立 小 地 区 平 面 控 制 网 常 用 的 一 种 方法 ， 特 别 是 在 地 物 分 布 复 杂 的 建 筑 区 、视线 障碍较多的 隐蔽区 和 带状地 区 ， 多采用 导 线 测 量 的 方 法 。 依 据 测 量 导 线 边 长 和 测 量 转 折 角 的 仪器、方 法 不同， 可将 导 线 分 为 两大类：一 是 用 经纬仪测 量 转 折 角 ，用 钢尺测 定 导 线 边 长 的 导 线 ， 称 为 经纬仪导 线 ；二是用 光电测 距仪测 定 导 线 边 长 ， 则称 为 光电测 距导 线 。 一 、导线布设形式 1、附合导线 如图 7 -4 所示，导线从已知控制点 B 和已知方向 BA 出发，经过 1 、2 、3 点，最后附合到另一 已知点 C 和已知方向 CD 上，这样的导线称为附合导线。这种布设形式，具有检核观测成果的作用。 2、闭合导线 如图 7 -3 所示。导线从已知控制点 B 和已知方向 BA 出发，经过 1 、2 、3 、4 最后仍回到起点 B，A C x 1 2 3 αAB αCD 图7 -4 附合导线 x B 形 成 一 个 闭 合 多 边 形 ， 这 样 的 导 线 称 为 闭 合 导 线 。闭 合 导 线 本 身 存 在 着 严 密 的 几 何 条 件 ， 具 有 检 核 作用 。 3 ． 支 导 线 支 导 线 是 由 一 已 知 点 和 已 知 方 向 出 发 ， 既 不 附 合到 另 一 已 知 点 ， 又 不 回 到 原 起 始 点 的 导 线 ， 称 为 支 导线 。 如 图 7 -5 ， B 为 已 知 控 制 点 ， αBA 为 已 知 方 向 ， 1 、2 为 支 导 线 点 。 x A B 1 2 3 4 αBA 图7 -3 闭合导线 二 、导线测量的等级与技术要求 表7-3 经纬仪导线的主要技术要求 等级 测图 比例尺 附合导线长度 /m 平均边长 /...
