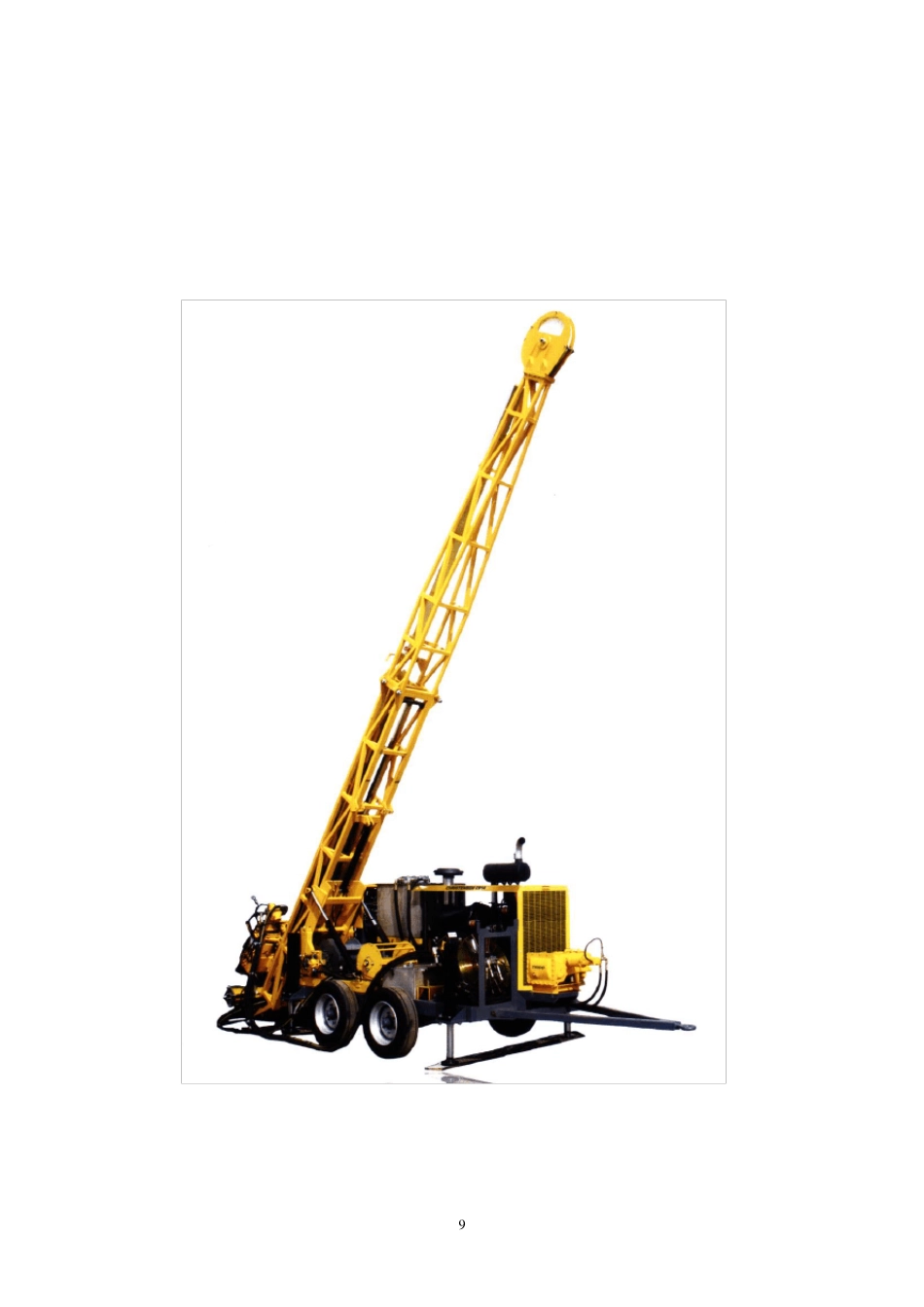

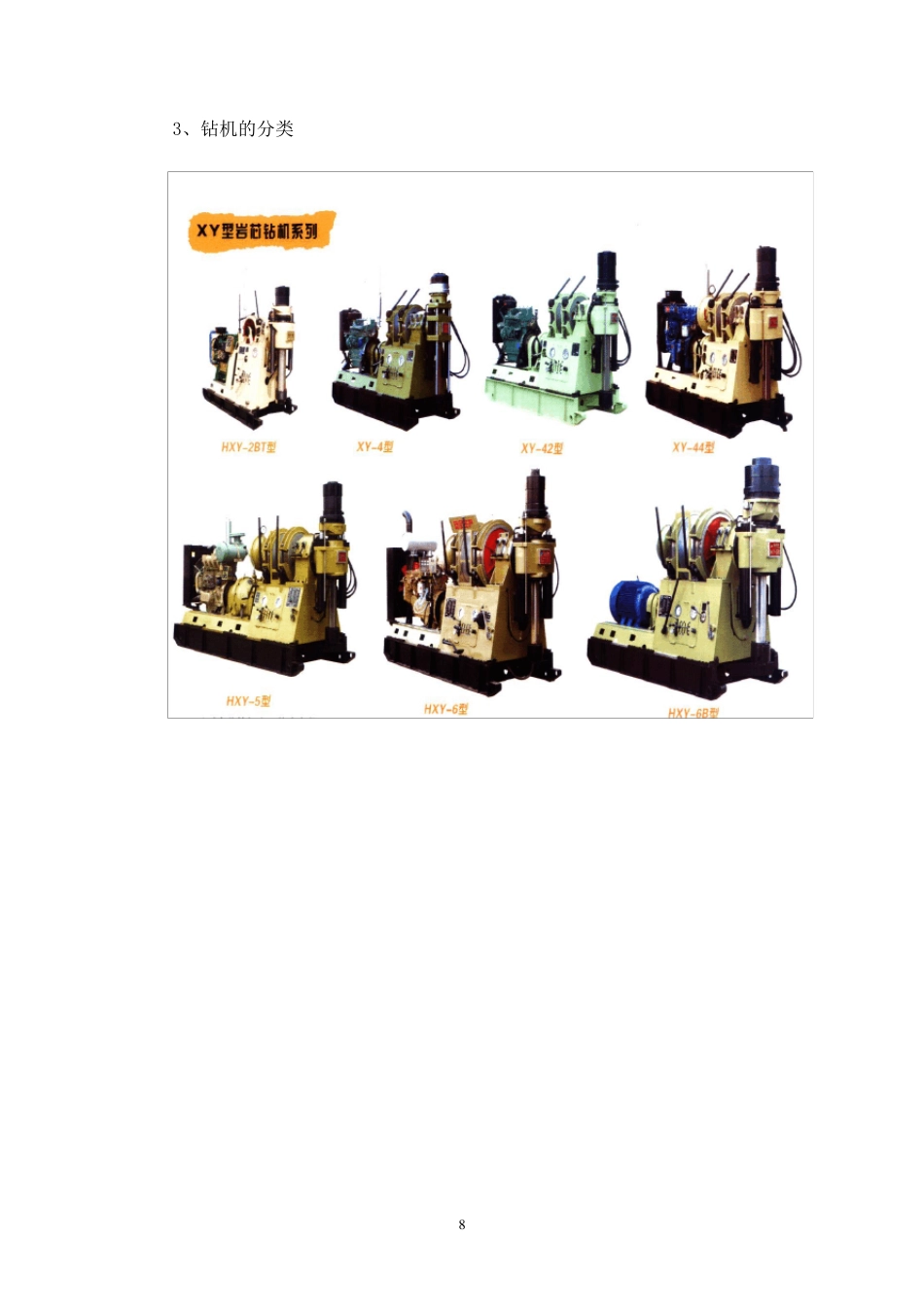

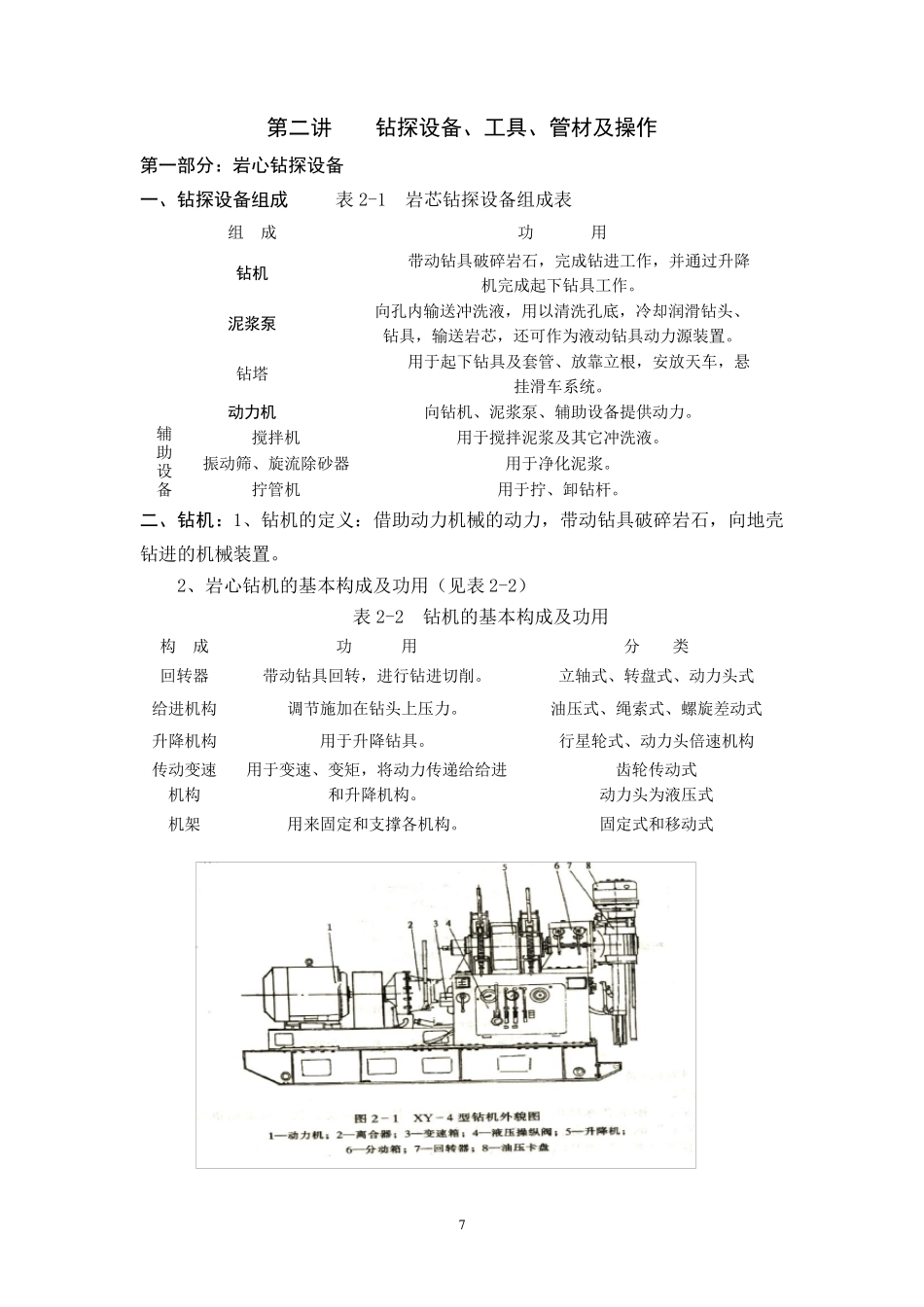

7 第二讲 钻探设备、工具、管材及操作 第一部分：岩心钻探设备 一、钻探设备组成 表2-1 岩芯钻探设备组成表 组 成 功 用 钻机 带动钻具破碎岩石，完成钻进工作，并通过升降机完成起下钻具工作。 泥浆泵 向孔内输送冲洗液，用以清洗孔底，冷却润滑钻头、钻具，输送岩芯，还可作为液动钻具动力源装置。 钻塔 用于起下钻具及套管、放靠立根，安放天车，悬挂滑车系统。 动力机 向钻机、泥浆泵、辅助设备提供动力。 辅 助 设 备 搅拌机 用于搅拌泥浆及其它冲洗液。 振动筛、旋流除砂器 用于净化泥浆。 拧管机 用于拧、卸钻杆。 二、钻机：1、钻机的定义：借助动力机械的动力，带动钻具破碎岩石，向地壳钻进的机械装置。 2、岩心钻机的基本构成及功用（见表2-2） 表2-2 钻机的基本构成及功用 构 成 功 用 分 类 回转器 带动钻具回转，进行钻进切削。 立轴式、转盘式、动力头式 给进机构 调节施加在钻头上压力。 油压式、绳索式、螺旋差动式 升降机构 用于升降钻具。 行星轮式、动力头倍速机构 传动变速 机构 用于变速、变矩，将动力传递给给进和升降机构。 齿轮传动式 动力头为液压式 机架 用来固定和支撑各机构。 固定式和移动式 8 3、钻机的分类 9 1 0 1 1 1 2 1 3 1 4 1 5 1 6 4、岩心钻机的基本参数 ①钻进能力参数：包括钻进深度、钻孔直径、钻杆直径和钻孔倾角等。 ②回转参数：包括回转器的转速、通孔直径与让开孔口距离等。 ③给进系统参数：包括立轴最大上顶力与给进力、给进速度、给进行程及倒立轴速度等。 ④升降系统参数：包括升降机的最大起重量、提升速度等。 ⑤钻机的重量指标、最大部件重量及动力机的功率等。 5 、岩心钻机主要技术参数及配套（见表 2 -3 ）。 表 2 -3 岩心钻机主要技术参数及配套表 17 技术参数代号 额定钻孔深度(m) 动力配备（kw） 泥浆泵配备 钻塔配备 1 100 － － 7~8m 三角塔 2 300 17 90 12m 铁塔 3 600 30 150 SG-16、18 SG-23、A-18 SGX-17 SGX-23 4 1000 30 250 5 1500 30~40 250、300 320 6 2000 40 三、钻探用泵 1、泥浆泵的定义：泥浆泵是以水或其它液体为介质，将原动力机输入的机械能转化为液力能的一种机械装置。 1 8 2、泥浆泵的作用：向孔内输送一定压力和流量的冲洗液。 3、往复式泥浆泵的组成及工作原理及往复式泥浆泵的分类（略） 4、往复式泥浆泵的主要参...
