TL使用指南VIP免费

TL使用指南_第1页
1/51
TL使用指南_第2页
2/51
TL使用指南_第3页
3/51

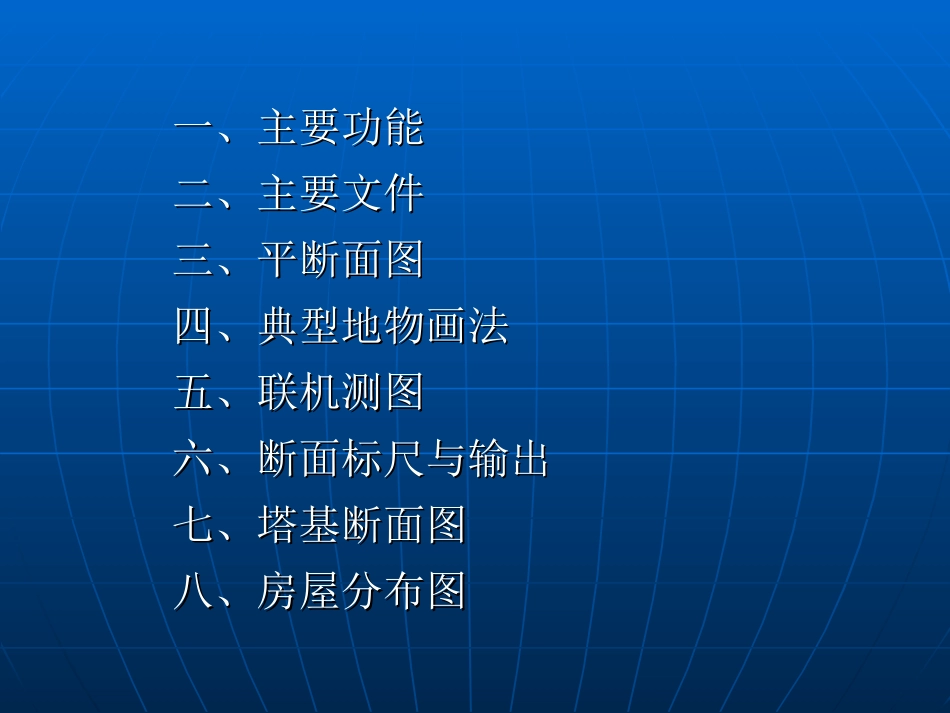

架空输电线路勘测设计一体化系统架空输电线路勘测设计一体化系统((TLCADTLCAD)操作指南)操作指南勘测工程部吴帅2013年11月1日一、主要功能一、主要功能二、主要文件二、主要文件三、平断面图三、平断面图四、典型地物画法四、典型地物画法五、联机测图五、联机测图六、断面标尺与输出六、断面标尺与输出七、塔基断面图七、塔基断面图八、房屋分布图八、房屋分布图一、主要功能一、主要功能工测方式绘制平断面图工测方式绘制平断面图与数字摄影测量系统联机测量平断面图与数字摄影测量系统联机测量平断面图塔基断面图绘制塔基断面图绘制房屋分布图绘制房屋分布图绘制测量手簿文件编制测量手簿文件编制二、主要文件二、主要文件工程文件(工程文件(**.prj.prj))•用于工程有关数据的编辑和存放用于工程有关数据的编辑和存放平断面图形文件(平断面图形文件(**.map.map))•用于平断面图数据的编辑和存放用于平断面图数据的编辑和存放测量手簿文件(测量手簿文件(**.csv.csv))•导入各类全站仪观测数据(极坐标),计算线路坐标导入各类全站仪观测数据(极坐标),计算线路坐标塔基断面图文件(塔基断面图文件(**.bap.bap))•用于塔基断面数据及其显示控制参数的编辑和存放用于塔基断面数据及其显示控制参数的编辑和存放房屋分布图文件(房屋分布图文件(**.hap.hap))•用于房屋分布图及其显示控制参数的编辑和存放用于房屋分布图及其显示控制参数的编辑和存放三、平断面图三、平断面图11、数据内容、数据内容平断面图是地物的集合。同一种地物对应着唯一平断面图是地物的集合。同一种地物对应着唯一的编码,对地物的编辑是通过地物属性的修改来的编码,对地物的编辑是通过地物属性的修改来实现。其数据结构特点有:实现。其数据结构特点有:•地物有属性,可编辑地物有属性,可编辑•地物是由一序列节点组成地物是由一序列节点组成•节点有坐标和属性,可编辑节点有坐标和属性,可编辑22、绘图方法、绘图方法⑴⑴常规工程测量方法常规工程测量方法⑵⑵航测绘制平断面图航测绘制平断面图⑶⑶快速自动绘制方法快速自动绘制方法33、绘制编辑流程、绘制编辑流程44、创建工程文件(、创建工程文件(**.prj.prj))⑴⑴新建工程文件新建工程文件⑵⑵工程参数设置工程参数设置注意:各类型桩的桩号首字母可取两个不同的符号,注意:各类型桩的桩号首字母可取两个不同的符号,用英语逗号隔开。用英语逗号隔开。⑶⑶转角与直线桩成果表转角与直线桩成果表导入三类数据:导入三类数据:输入“大地坐标文件”(输入“大地坐标文件”(**.txt.txt))输入“线路坐标文件”(输入“线路坐标文件”(**.txt.txt))输入“其他工程文件”(输入“其他工程文件”(**.prj.prj))注意:导入数据的点号首字母应与工程参数中设置的注意:导入数据的点号首字母应与工程参数中设置的各类型桩的首字母对应,否则无法识别。各类型桩的首字母对应,否则无法识别。右键功能:右键功能:XYXY坐标互换坐标互换计算线路坐标计算线路坐标直线桩排序计算直线桩排序计算⑷⑷杆塔定位成果表杆塔定位成果表•杆塔定位成果表属于工程文件(杆塔定位成果表属于工程文件(**.prj.prj)的一部分,)的一部分,保存在工程文件中:保存在工程文件中:•输入“大地坐标文件”、“线路坐标文件”、“输入“大地坐标文件”、“线路坐标文件”、“XYXY互换”与“转角与直线桩成果表”中的功能相同;互换”与“转角与直线桩成果表”中的功能相同;•输入“排位成果表数据”:将电气人员提供的该工程输入“排位成果表数据”:将电气人员提供的该工程的排位数据导入本表;的排位数据导入本表;•计算线路坐标:根据杆塔累距和“转角与直线桩成果计算线路坐标:根据杆塔累距和“转角与直线桩成果表”中数据计算杆塔的线路坐标表”中数据计算杆塔的线路坐标..•计算杆塔坐标:根据杆塔累距和“转角与直线桩成果计算杆塔坐标:根据杆塔累距和“转角与直线桩成果表”中数据计算杆塔的大地坐标。此功能主要使用用表”中数据计算杆塔的大地坐标。此功能主要使用用航测断面上排完杆塔后...
