第五章Illustrator图表制作

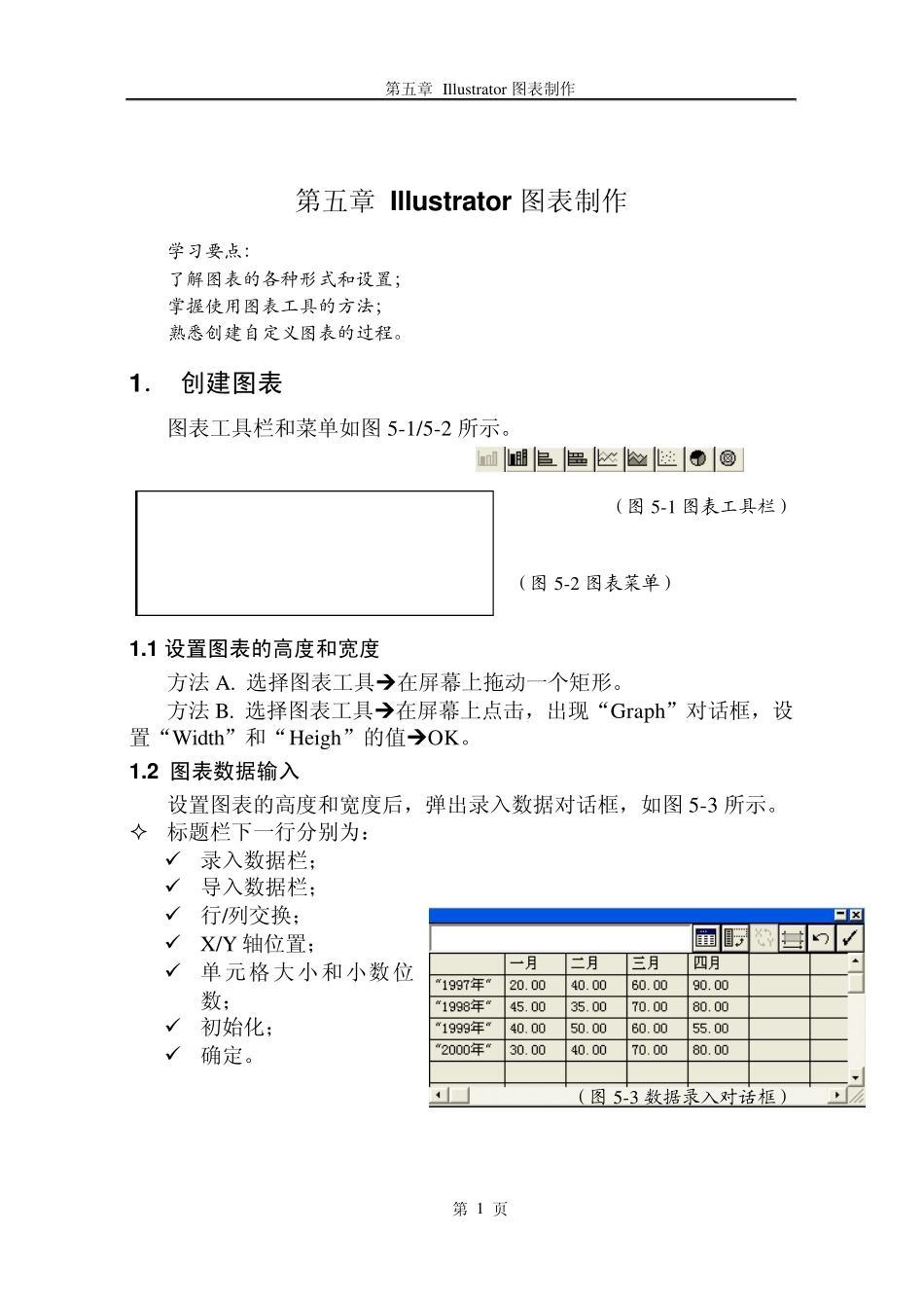

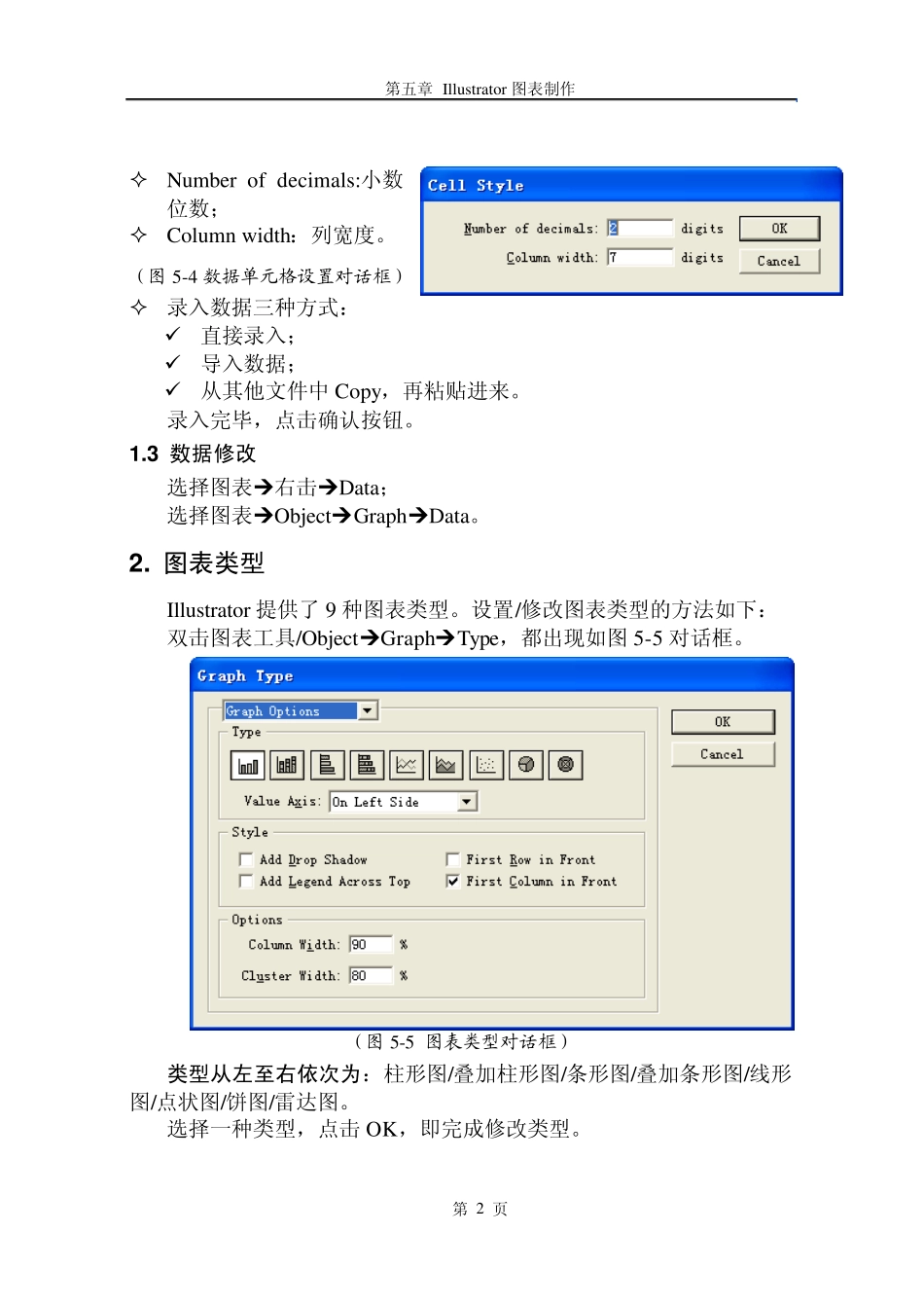

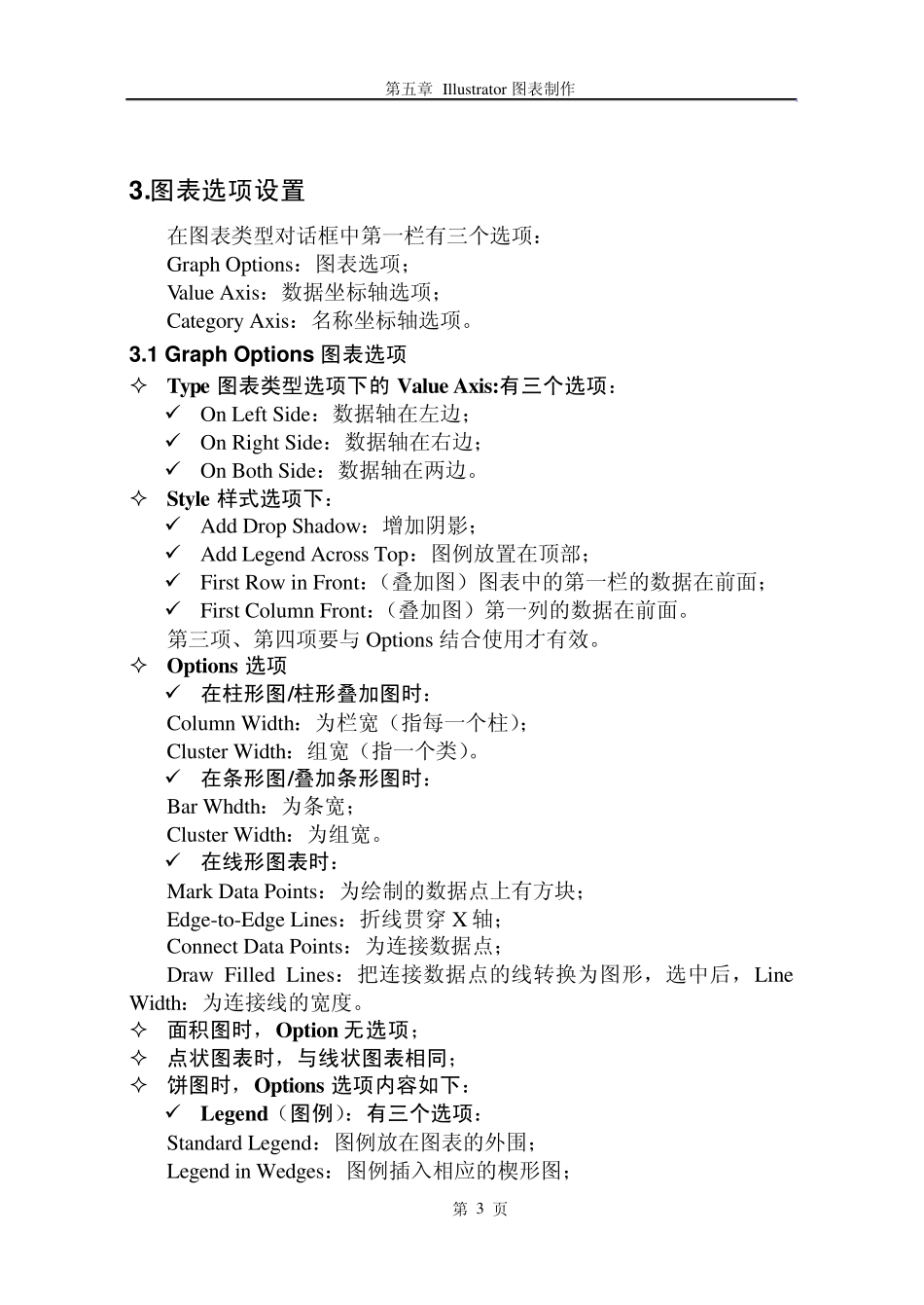

第五章 Illu strator 图表制作 第 页 1 第五章 Illu strator 图表制作 学习要点： 了解图表的各种形式和设置； 掌握使用图表工具的方法； 熟悉创建自定义图表的过程。 1． 创建图表 图表工具栏和菜单如图5-1/5-2 所示。 （图5-1 图表工具栏） （图5-2 图表菜单） 1.1 设置图表的高度和宽度 方法A. 选择图表工具在屏幕上拖动一个矩形。 方法B. 选择图表工具在屏幕上点击，出现“Graph”对话框，设置“Width”和“Heigh”的值OK。 1.2 图表数据输入 设置图表的高度和宽度后，弹出录入数据对话框，如图5-3 所示。  标题栏下一行分别为：  录入数据栏；  导入数据栏；  行/列交换；  X/Y 轴位置；  单元格大小和小数位数；  初始化；  确定。 （图5-3 数据录入对话框） 第五章 Illustrator 图表制作 第 页 2  Number of decimals:小数位数；  Column width：列宽度。 （图5-4 数据单元格设置对话框）  录入数据三种方式：  直接录入；  导入数据；  从其他文件中 Copy，再粘贴进来。 录入完毕，点击确认按钮。 1 .3 数据修改 选择图表右击Data； 选择图表ObjectGraphData。 2 . 图表类型 Illustrator 提供了 9 种图表类型。设置/修改图表类型的方法如下： 双击图表工具/ObjectGraphType，都出现如图5-5 对话框。 （图5-5 图表类型对话框） 类型从左至右依次为：柱形图/叠加柱形图/条形图/叠加条形图/线形图/点状图/饼图/雷达图。 选择一种类型，点击 OK，即完成修改类型。 第五章 Illustrator 图表制作 第 页 3 3.图表选项设置 在图表类型对话框中第一栏有三个选项： Graph Options：图表选项； Value Axis：数据坐标轴选项； Category Axis：名称坐标轴选项。 3.1 Graph Options 图表选项  Type 图表类型选项下的Value Axis:有三个选项：  On Left Side：数据轴在左边；  On Right Side：数据轴在右边；  On Both Side：数据轴在两边。  Style 样式选项下：  Add Drop Shadow：增加阴影；  Add Legend Across Top：图例放置在顶部；  First Row in Front：（叠加图）图表中的第一栏的数据在前面；  First Column Front：（叠加图）第一列的数据在前面。 第三项、第四项要与 Options 结合使用才有效。  Options ...
