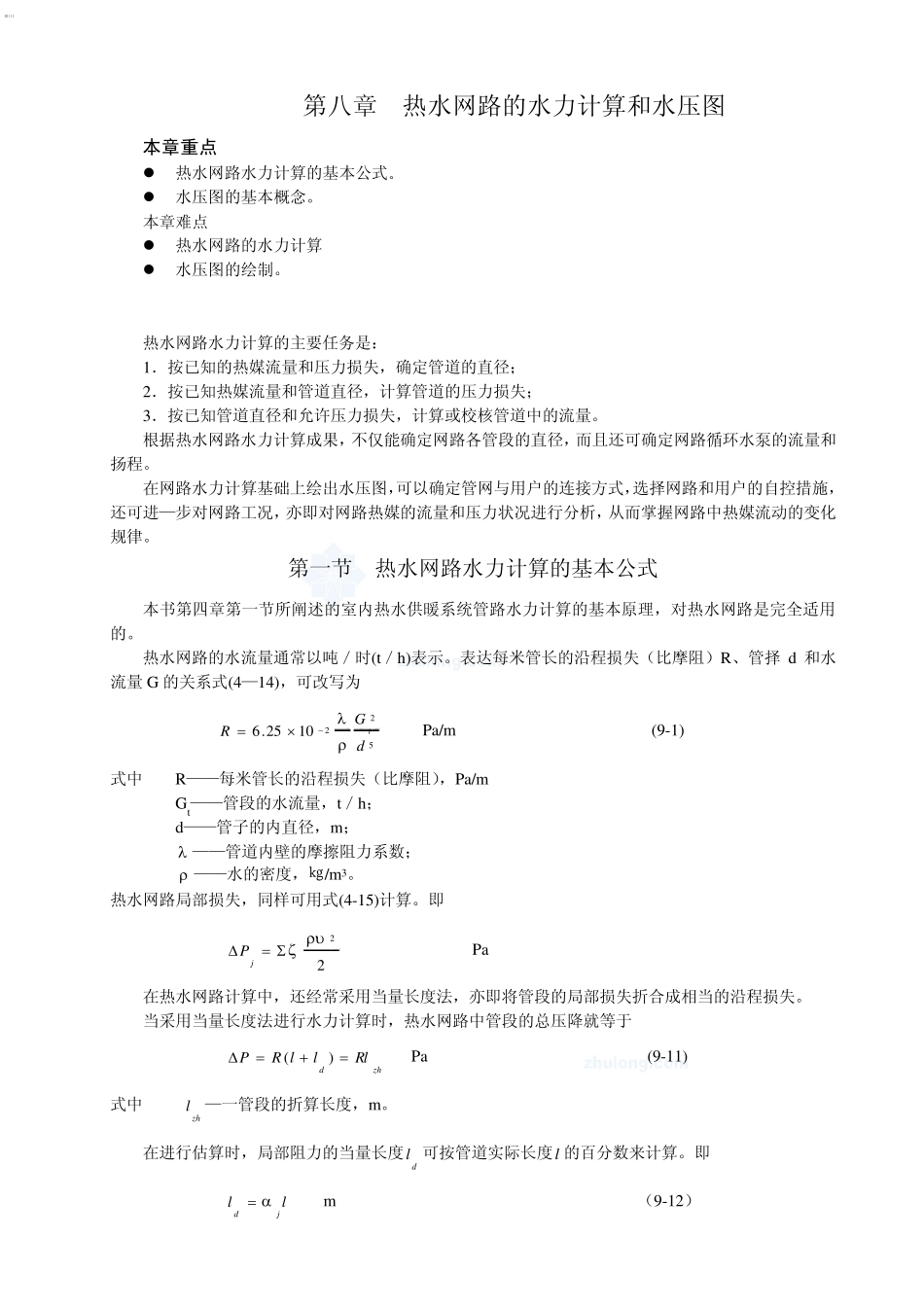

第八章热水网路的水力计算和水压图_第1页
1/8

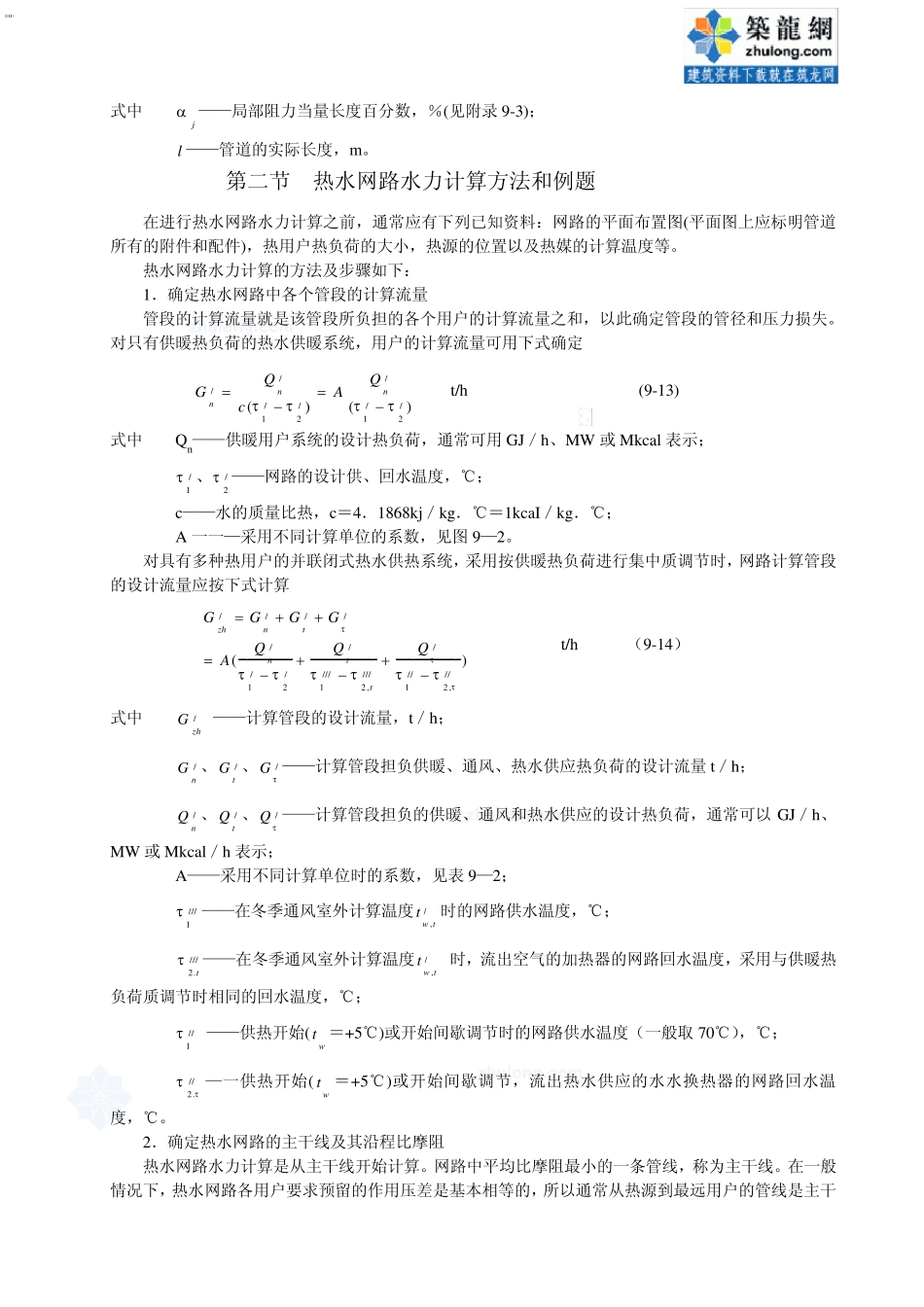

第八章热水网路的水力计算和水压图_第2页
2/8

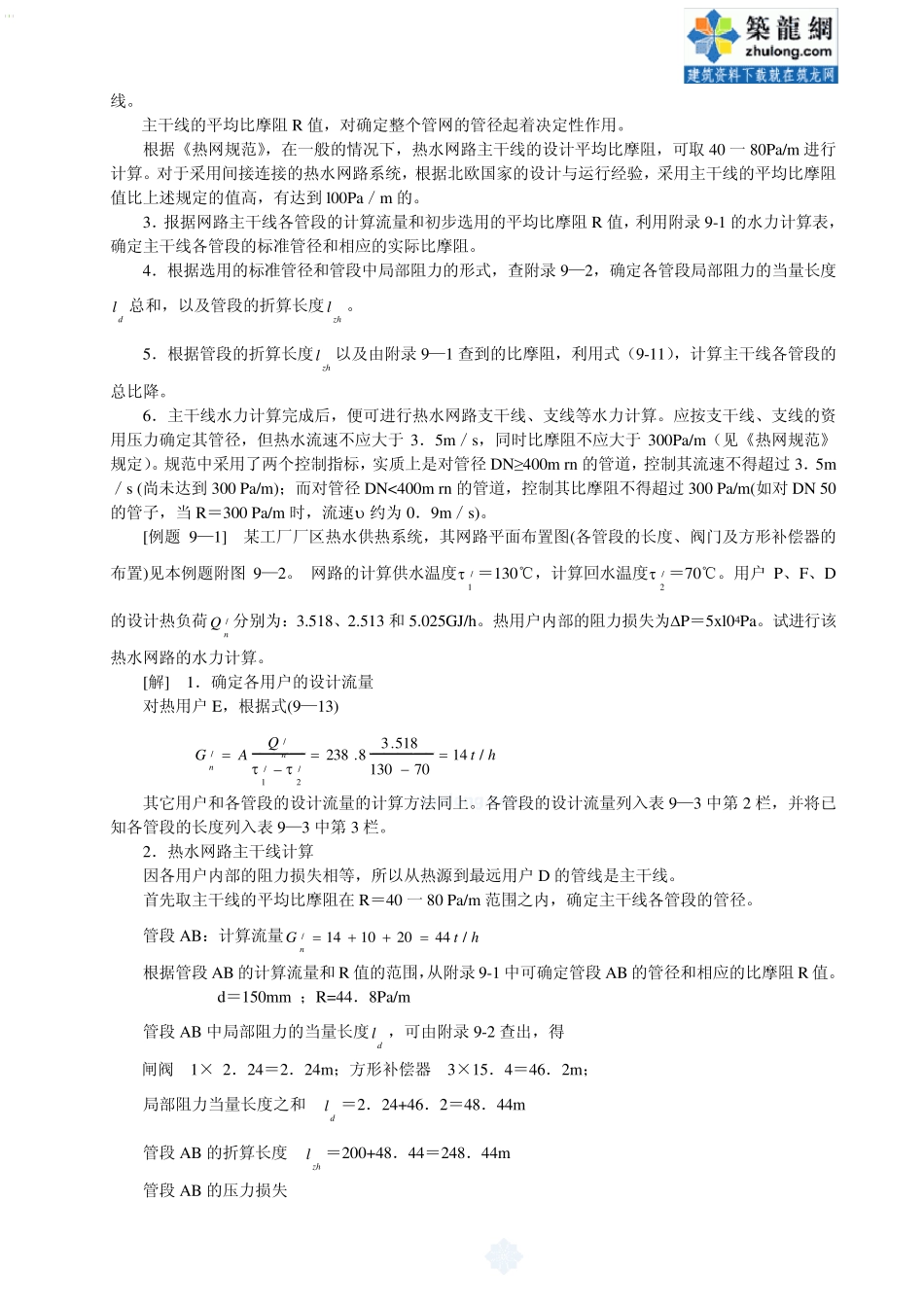

第八章热水网路的水力计算和水压图_第3页
3/8
第八章 热水网路的水力计算和水压图 本章重点  热水网路水力计算的基本公式。  水压图的基本概念。 本章难点  热水网路的水力计算  水压图的绘制。 热水网路水力计算的主要任务是: 1.按已知的热媒流量和压力损失,确定管道的直径; 2.按已知热媒流量和管道直径,计算管道的压力损失; 3.按已知管道直径和允许压力损失,计算或校核管道中的流量。 根据热水网路水力计算成果,不仅能确定网路各管段的直径,而且还可确定网路循环水泵的流量和扬程。 在网路水力计算基础上绘出水压图,可以确定管网与用户的连接方式,选择网路和用户的自控措施,还可进—步对网路工况,亦即对网路热媒的流量和压力状况进行分析,从而掌握网路中热媒流动的变化规律。 第一节 热水网路水力计算的基本公式 本书第四章第一节所阐述的室内热水供暖系统管路水力计算的基本原理,对热水网路是完全适用的。 热水网路的水流量通常以吨/时(t/h)表示。表达每米管长的沿程损失(比摩阻)R、管择d 和水流量G 的关系式(4—14),可改写为 5221025.6dGRt Pa/m (9-1) 式中 R——每米管长的沿程损失(比摩阻),Pa/m Gt——管段的水流量,t/h; d——管子的内直径,m;  ——管道内壁的摩擦阻力系数;  ——水的密度,㎏/m3。 热水网路局部损失,同样可用式(4-15)计算。即 22jP Pa 在热水网路计算中,还经常采用当量长度法,亦即将管段的局部损失折合成相当的沿程损失。 当采用当量长度法进行水力计算时,热水网路中管段的总压降就等于 zhdRlllRP)( Pa (9-11) 式中 zhl—一管段的折算长度,m。 在进行估算时,局部阻力的当量长度dl 可按管道实际长度l 的百分数来计算。即 lljd m (9-12) 式中 j ——局部阻力当量长度百分数,%(见附录 9-3); l ——管道的实际长度,m。 第二节 热水网路水力计算方法和例题 在进行热水网路水力计算之前,通常应有下列已知资料:网路的平面布置图(平面图上应标明管道所有的附件和配件),热用户热负荷的大小,热源的位置以及热媒的计算温度等。 热水网路水力计算的方法及步骤如下: 1.确定热水网路中各个管段的计算流量 管段的计算流量就是该管段所负担的各个用户的计算流量之和,以此确定管段的管径和压力损失。 对只有供暖热负荷的热水供暖系统,用户的计算流量可用下式确定 )()(/2/1//2/1//nnnQAcQG t/h ...
