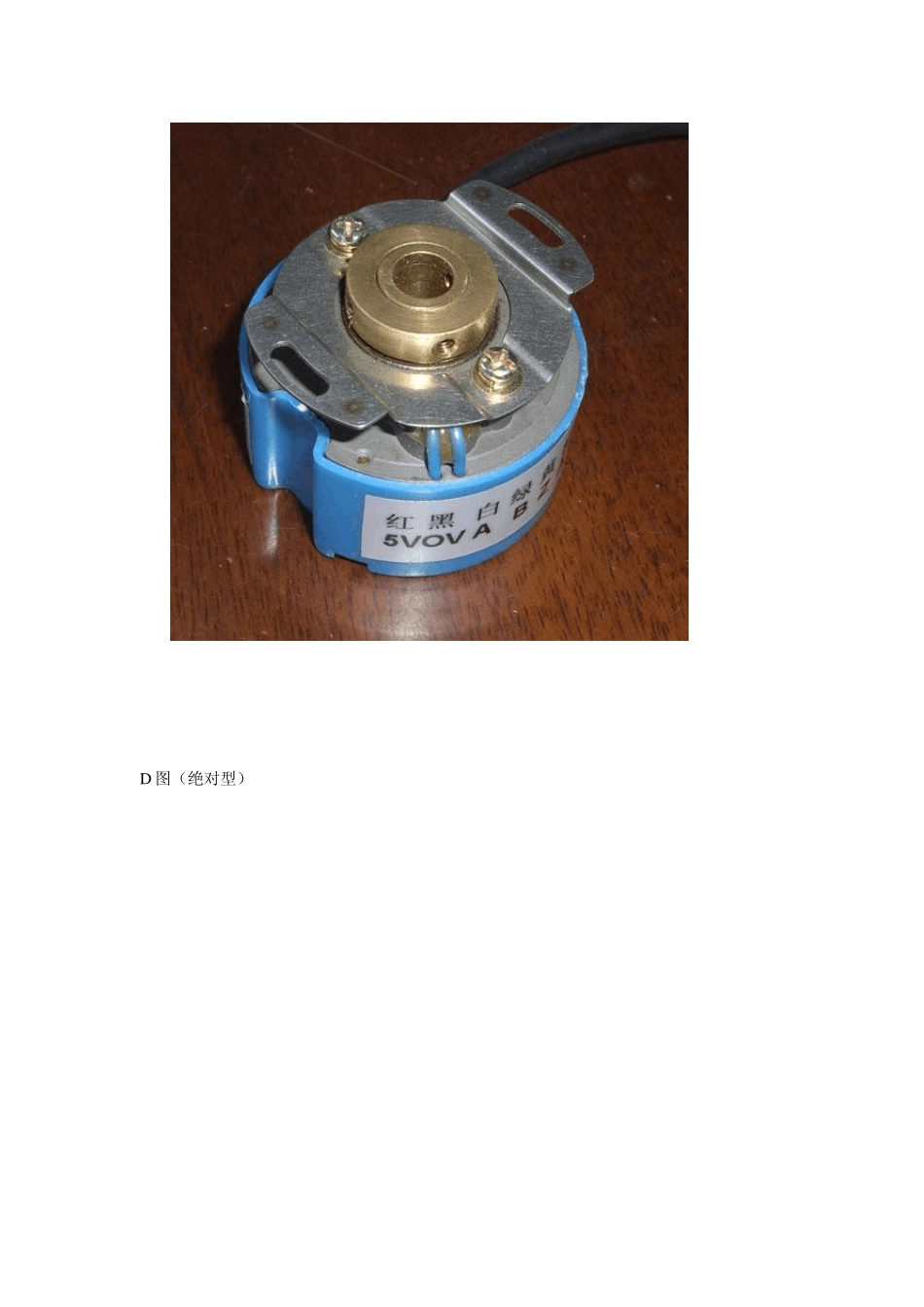

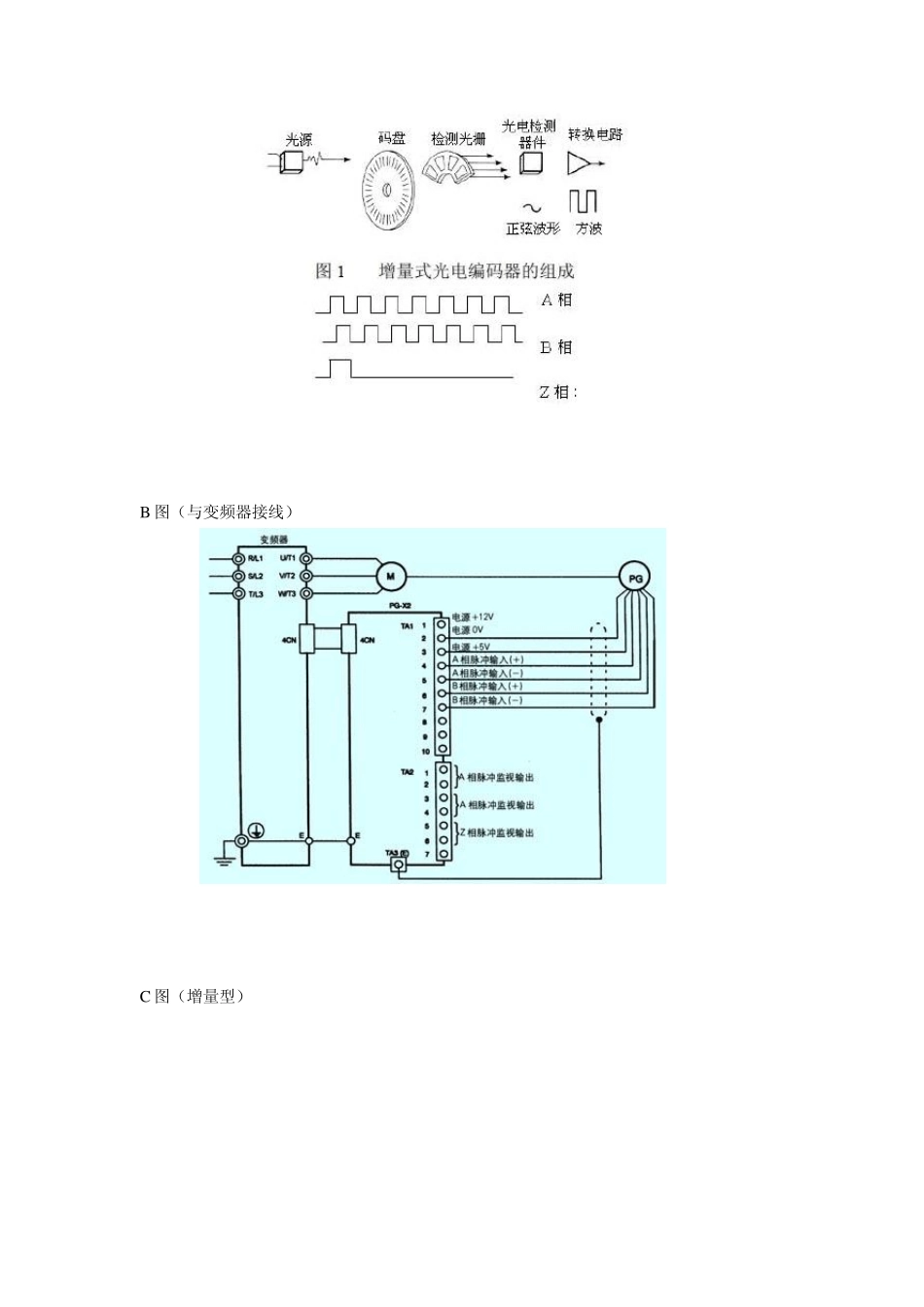

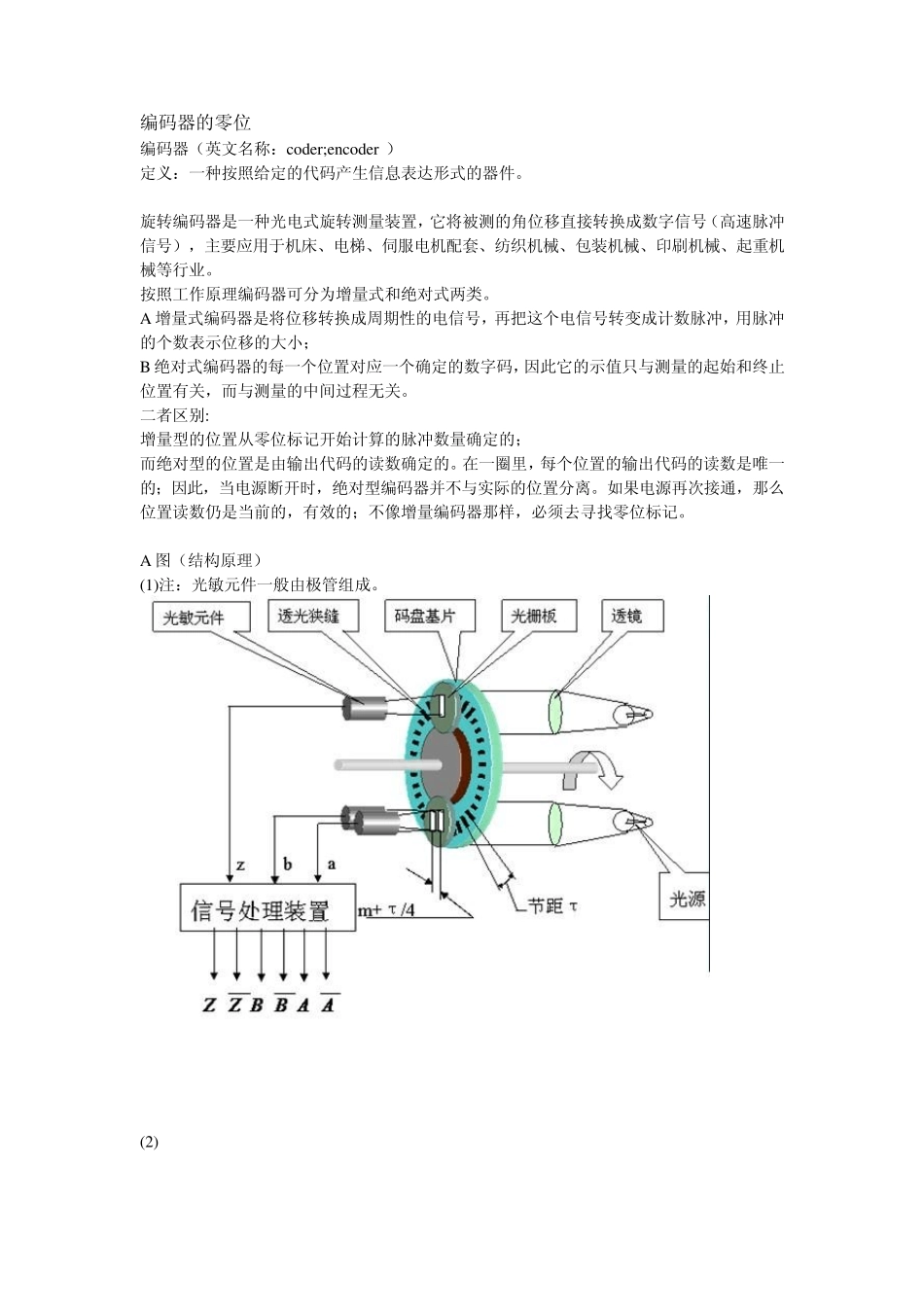

编码器的零位 编码器（英文名称：coder;encoder ） 定义：一种按照给定的代码产生信息表达形式的器件。 旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号），主要应用于机床、电梯、伺服电机配套、纺织机械、包装机械、印刷机械、起重机械等行业。 按照工作原理编码器可分为增量式和绝对式两类。 A 增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小； B 绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 二者区别: 增量型的位置从零位标记开始计算的脉冲数量确定的； 而绝对型的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 A 图（结构原理） (1)注：光敏元件一般由极管组成。 (2) B 图（与变频器接线） C 图（增量型） D 图（绝对型） 我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。 这里所讲的确定零位指的是增量型。 1、编码器轴转动找零，编码器在安装时，旋转转轴对应零位，一般增量值与单圈绝对值会用这种方法，而轴套型的编码器也用这种方法。缺点，零点不太好找，精度较低。 2、与上面方法相当，只是编码器外壳旋转找零，这主要是对于一些紧凑型安装的同步法兰（也有叫伺服法兰）外壳所用。 3、通电移动安装机械对零，通电将安装的机械移动到对应的编码器零位对应位置安装。 4、偏置计算，机械和编码器都不需要找零，根据编码器读数与实际位置的偏差计算，获得偏置量，以后编码器读数后减去这个偏置量。例如编码器的读数为 100，而实际位置是90，计算下在实际位置 0 位时，编码器的读数应该是10，而这个“10”就是偏置量，以后编码器读到的数，减去这个偏置量就是位置值。可重复多次，修正偏置量。对于增量值编码器，是读取原始机械零位到第一个Z 点的读数，作为偏置量。精度较高的编码器，或者量程较大的绝对值多圈编码器，多用这种方法。 5、智能化外部置零，有些带智能化功能的编码器，可提供外部置位功能，例如通过编码器附带的按键，或外带的软件设置...
