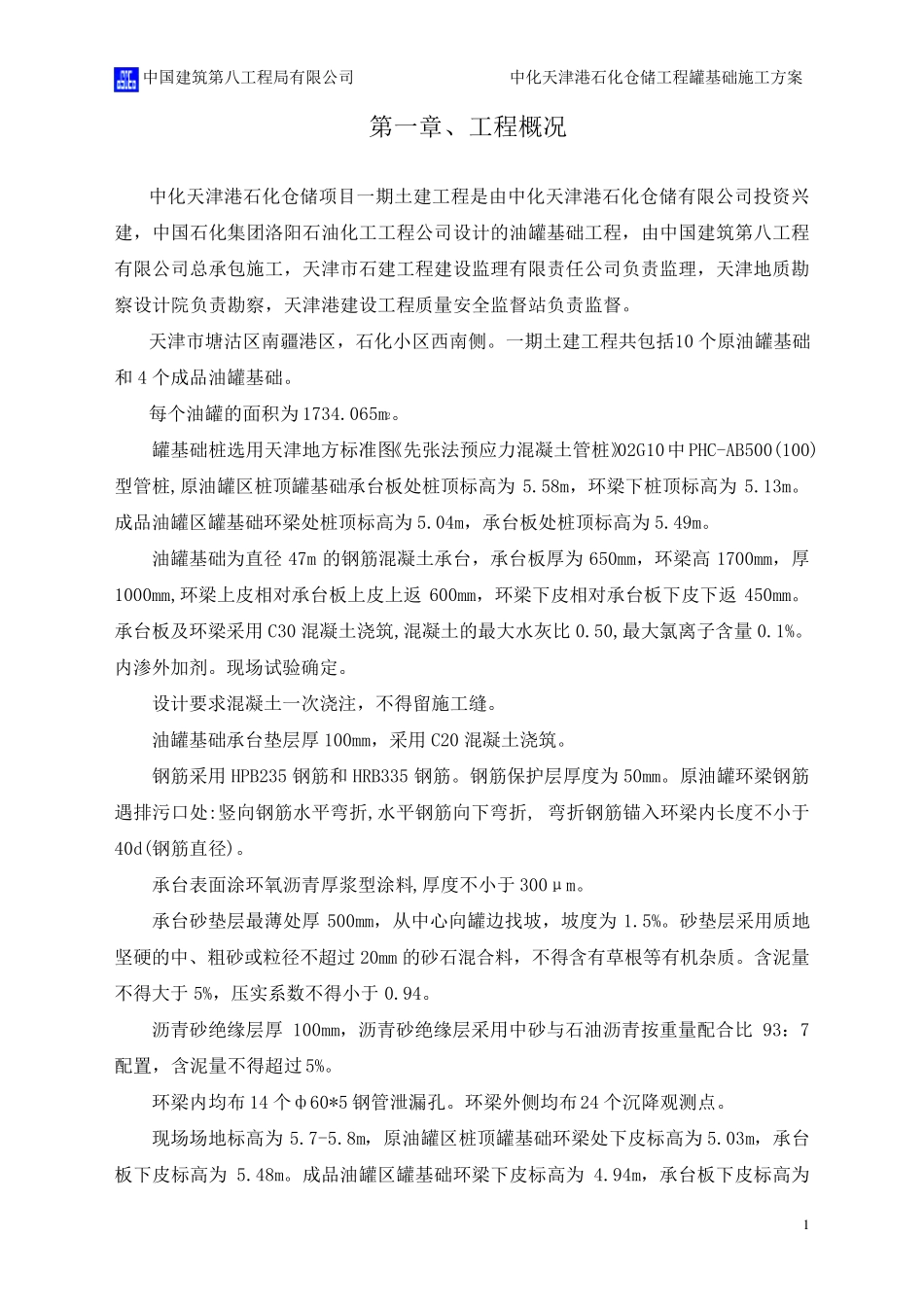

中 国 建 筑 第 八 工 程 局 有 限 公 司 中 化 天 津 港 石 化 仓 储 工 程 罐 基 础 施 工 方 案 1 第 一 章 、 工 程 概 况 中 化 天 津 港 石 化 仓 储 项 目 一 期 土 建 工 程 是 由 中 化 天 津 港 石 化 仓 储 有 限 公 司 投 资 兴建 ， 中 国 石 化 集 团 洛 阳 石 油 化 工 工 程 公 司 设 计 的 油 罐 基 础 工 程 ， 由 中 国 建 筑 第 八 工 程有 限 公 司 总 承 包 施 工 ， 天 津 市 石 建 工 程 建 设 监 理 有 限 责 任 公 司 负 责 监 理 ， 天 津 地 质 勘察 设 计 院 负 责 勘 察 ， 天 津 港 建 设 工 程 质 量 安 全 监 督 站 负 责 监 督 。 天 津 市 塘 沽 区 南 疆 港 区 ， 石 化 小 区 西 南 侧 。 一 期 土 建 工 程 共 包 括 10 个 原 油 罐 基 础和 4 个 成 品 油 罐 基 础 。 每 个 油 罐 的 面 积 为 1734.065m2。 罐 基 础 桩 选 用 天 津 地 方 标 准 图《 先 张 法 预 应 力 混 凝 土 管 桩 》02G10中 PHC-AB500(100)型 管 桩 ,原 油 罐 区 桩 顶 罐 基 础 承 台 板 处 桩 顶 标 高 为5.58m， 环 梁 下 桩 顶 标 高 为5.13m。成 品 油 罐 区 罐 基 础 环 梁 处 桩 顶 标 高 为 5.04m， 承 台 板 处 桩 顶 标 高 为 5.49m。 油 罐 基 础 为 直 径47m 的 钢 筋 混 凝 土 承 台 ， 承 台 板 厚 为650mm， 环 梁 高1700mm， 厚1000mm,环 梁 上 皮 相 对 承 台 板 上 皮 上 返600mm， 环 梁 下 皮 相 对 承 台 板 下 皮 下 返450mm。承 台 板 及 环 梁 采 用 C30 混 凝 土 浇 筑 ,混 凝 土 的 最 大水灰比0.50,最 大氯离子含量 0.1%。内渗外加剂。 现场试验确定。 设 计 要求混 凝 土 一 次浇 注， 不得留施 工 缝。 油 罐 基 础 承 台 垫层厚 100mm， 采 用 C20 混 凝 土 浇 筑 。 钢 筋 采 用 HPB235 钢 筋 和 HRB335 钢 筋 。 钢 筋 保护层厚 度为 50mm。 原 油 罐 环 梁 钢 筋遇排污口处 :竖向钢 筋 水平弯折,水平钢 筋 向下 弯折, 弯折钢 ...
