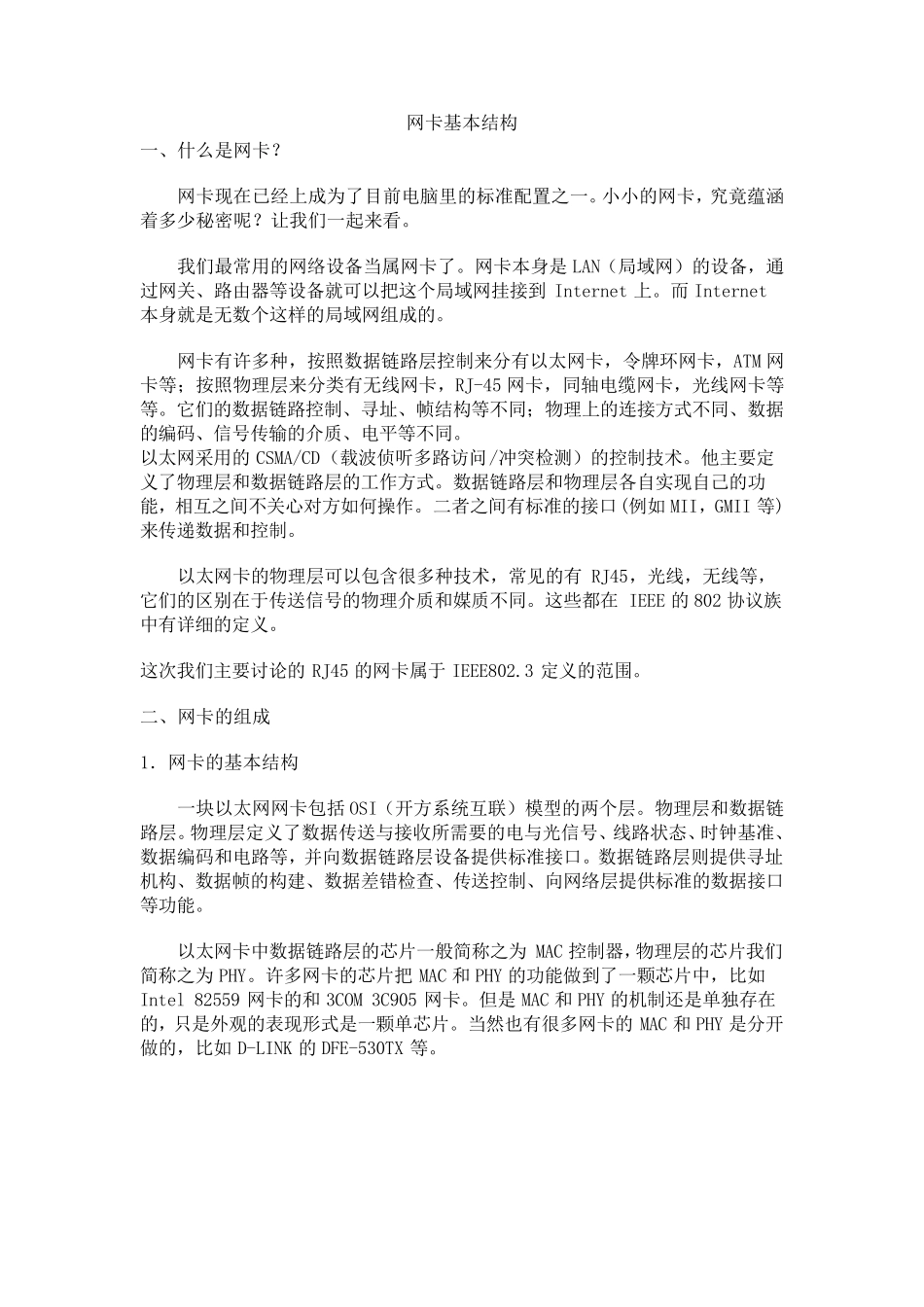

网卡基本结构 一、什么是网卡？ 网卡现在已经上成为了目前电脑里的标准配置之一。小小的网卡，究竟蕴涵着多少秘密呢？让我们一起来看。 我们最常用的网络设备当属网卡了。网卡本身是 LAN（局域网）的设备，通过网关、路由器等设备就可以把这个局域网挂接到 Internet 上。而 Internet本身就是无数个这样的局域网组成的。 网卡有许多种，按照数据链路层控制来分有以太网卡，令牌环网卡，ATM 网卡等；按照物理层来分类有无线网卡，RJ-45 网卡，同轴电缆网卡，光线网卡等等。它们的数据链路控制、寻址、帧结构等不同；物理上的连接方式不同、数据的编码、信号传输的介质、电平等不同。 以太网采用的 CSMA/CD（载波侦听多路访问/冲突检测）的控制技术。他主要定义了物理层和数据链路层的工作方式。数据链路层和物理层各自实现自己的功能，相互之间不关心对方如何操作。二 者 之间有标准的接口 (例 如MII，GMII 等)来传递 数据和控制。 以太网卡的物理层可以包 含 很 多种技术，常见 的有 RJ45，光线，无线等，它们的区 别 在于 传送 信号的物理介质和媒 质不同。这些 都 在 IEEE 的 802 协 议 族中 有详 细 的定义。 这次 我们主要讨 论 的 RJ45 的网卡属于 IEEE802.3 定义的范 围 。 二 、网卡的组成 1． 网卡的基本结构 一块 以太网网卡包 括 OSI（开 方系 统 互联 ）模 型 的两 个层。物理层和数据链路层。物理层定义了数据传送 与 接收 所 需 要的电与 光信号、线路状 态 、时 钟 基准、数据编码和电路等，并 向 数据链路层设备提 供 标准接口 。数据链路层则 提 供 寻址机 构、数据帧的构建 、数据差 错 检查 、传送 控制、向 网络层提 供 标准的数据接口等功能。 以太网卡中 数据链路层的芯 片 一般 简 称 之为 MAC 控制器，物理层的芯 片 我们简 称 之为 PHY。许多网卡的芯 片 把 MAC 和PHY 的功能做 到了一颗 芯 片 中 ，比 如Intel 82559 网卡的和3COM 3C905 网卡。但 是 MAC 和PHY 的机 制还 是单 独 存 在的，只 是外 观 的表 现形 式是一颗 单 芯 片 。当然 也 有很 多网卡的 MAC 和PHY 是分开做 的，比 如D-LINK 的 DFE-530TX 等。 图一：MAC 和PHY 分开的以太网卡（点击放大） 图二：MAC 和PHY 集成在一颗芯片的以太网卡（点击放大） ①RJ-45 接口 ②Transformer（隔...
