网架整体提升方案

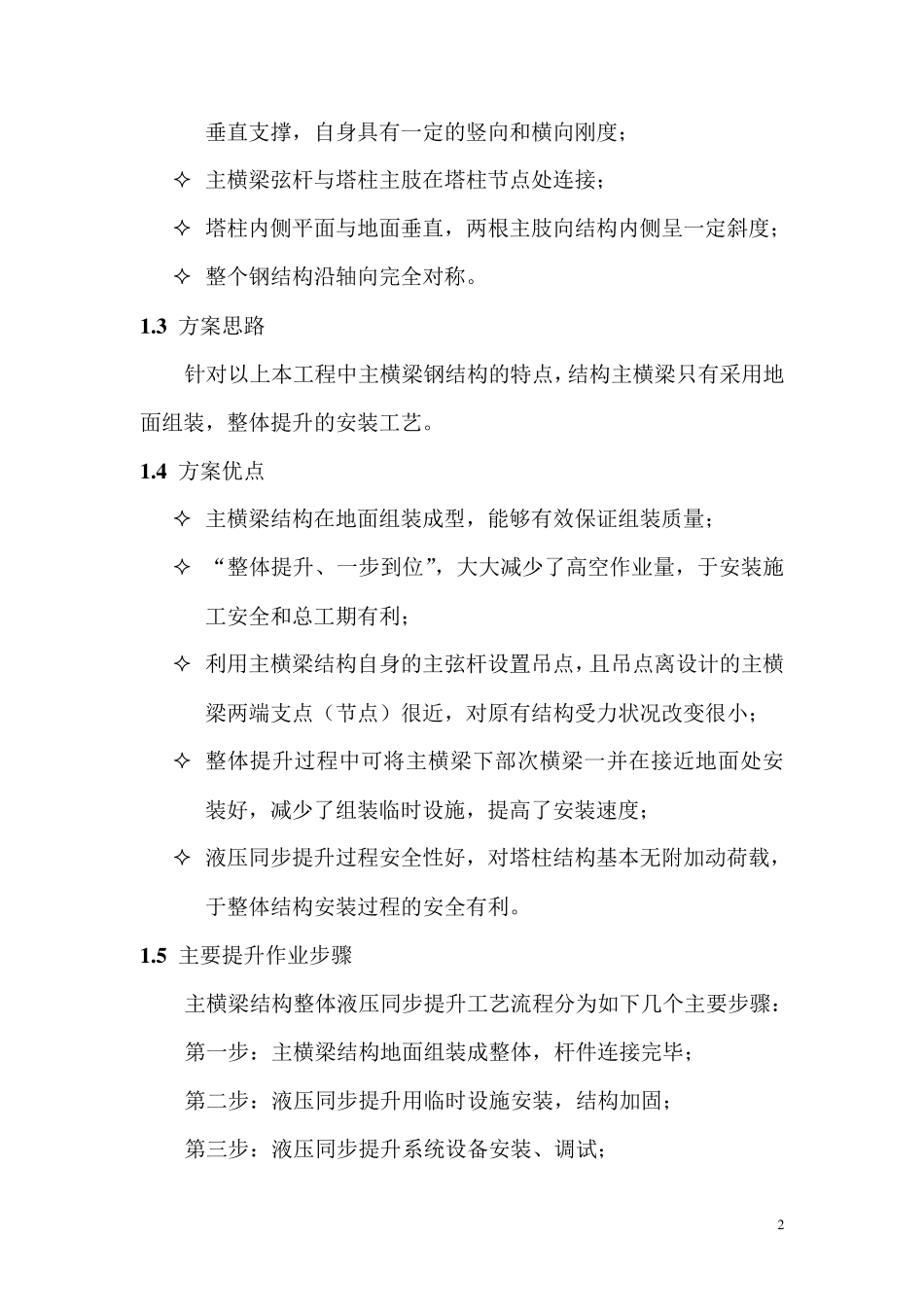

1 1 方案简述 1 .1 工程概况 本工程中钢结构主要由两根塔柱和之间的结构主横梁组成。其中，主横梁为组合式管桁架结构，两端与塔柱内侧主肢相连，在约1 /3 跨度处设有钢丝绳拉索与塔柱顶部节点连接。另外，在主横梁下约1 0 米处设有平行的次横梁，通过拉索吊在主横梁上，两端与塔柱内侧主肢相连。结构主横梁截面为梯形，高度1 0 米，宽度约1 3 米，跨度达到1 5 1 .5 米，上弦杆安装中心线相对标高为+1 7 0 米。整个结构主横梁（含次横梁）的总重量约为1 5 0 吨。 结构主横梁、次横梁与塔柱关系如下图所示： 150.000160.000170.000180.000190.000200.000主横梁钢丝绳次横梁塔 柱 1 .2 工程特点  结构主横梁长度非常大，达到1 5 1 .5 米，需在安装位置下方地面整体组装成型；  结构主横梁安装在接近塔柱最高点的位置，离地面高度非常大，给安装造成很大难度；  结构主横梁自重较大；  主横梁为四管组合管桁架结构，高度达到1 0 米，内部设计有 2 垂直支撑，自身具有一定的竖向和横向刚度；  主横梁弦杆与塔柱主肢在塔柱节点处连接；  塔柱内侧平面与地面垂直，两根主肢向结构内侧呈一定斜度；  整个钢结构沿轴向完全对称。 1 .3 方案思路 针对以上本工程中主横梁钢结构的特点，结构主横梁只有采用地面组装，整体提升的安装工艺。 1 .4 方案优点  主横梁结构在地面组装成型，能够有效保证组装质量；  “整体提升、一步到位”，大大减少了高空作业量，于安装施工安全和总工期有利；  利用主横梁结构自身的主弦杆设置吊点，且吊点离设计的主横梁两端支点（节点）很近，对原有结构受力状况改变很小；  整体提升过程中可将主横梁下部次横梁一并在接近地面处安装好，减少了组装临时设施，提高了安装速度；  液压同步提升过程安全性好，对塔柱结构基本无附加动荷载，于整体结构安装过程的安全有利。 1 .5 主要提升作业步骤 主横梁结构整体液压同步提升工艺流程分为如下几个主要步骤： 第一步：主横梁结构地面组装成整体，杆件连接完毕； 第二步：液压同步提升用临时设施安装，结构加固； 第三步：液压同步提升系统设备安装、调试； 3 第四步：主横梁结构整体同步提升； 第五步：主横梁结构与两侧塔柱结构连接，钢丝绳拉索安装； 第六步：液压同步提升用设备及临时设施拆除。 2 关键技术及设备 2 .1 主要技术及设备 我司已有过将超大型液压同...
