网架结构安装技术交底

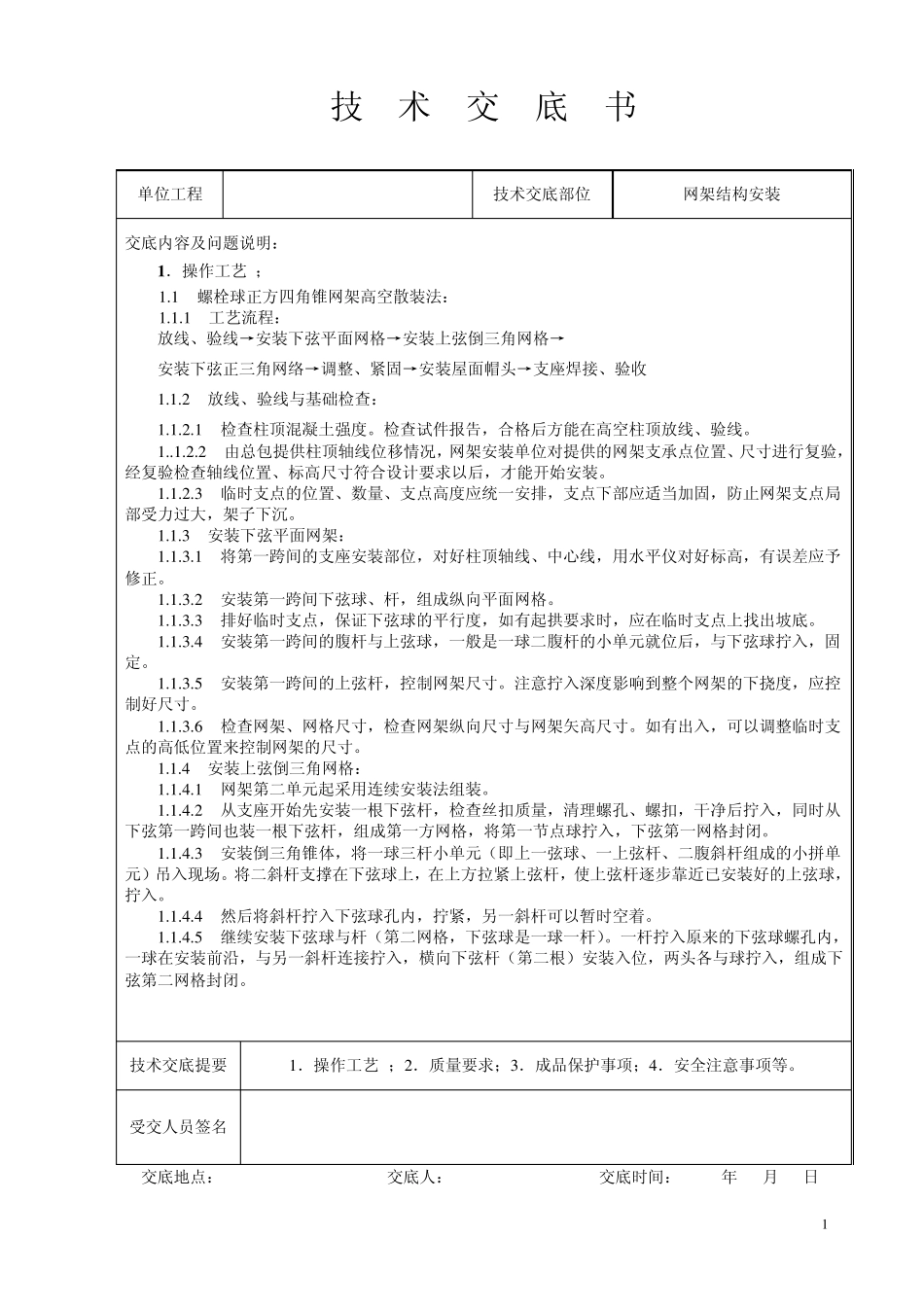

网架结构安装技术交底_第1页
1/7

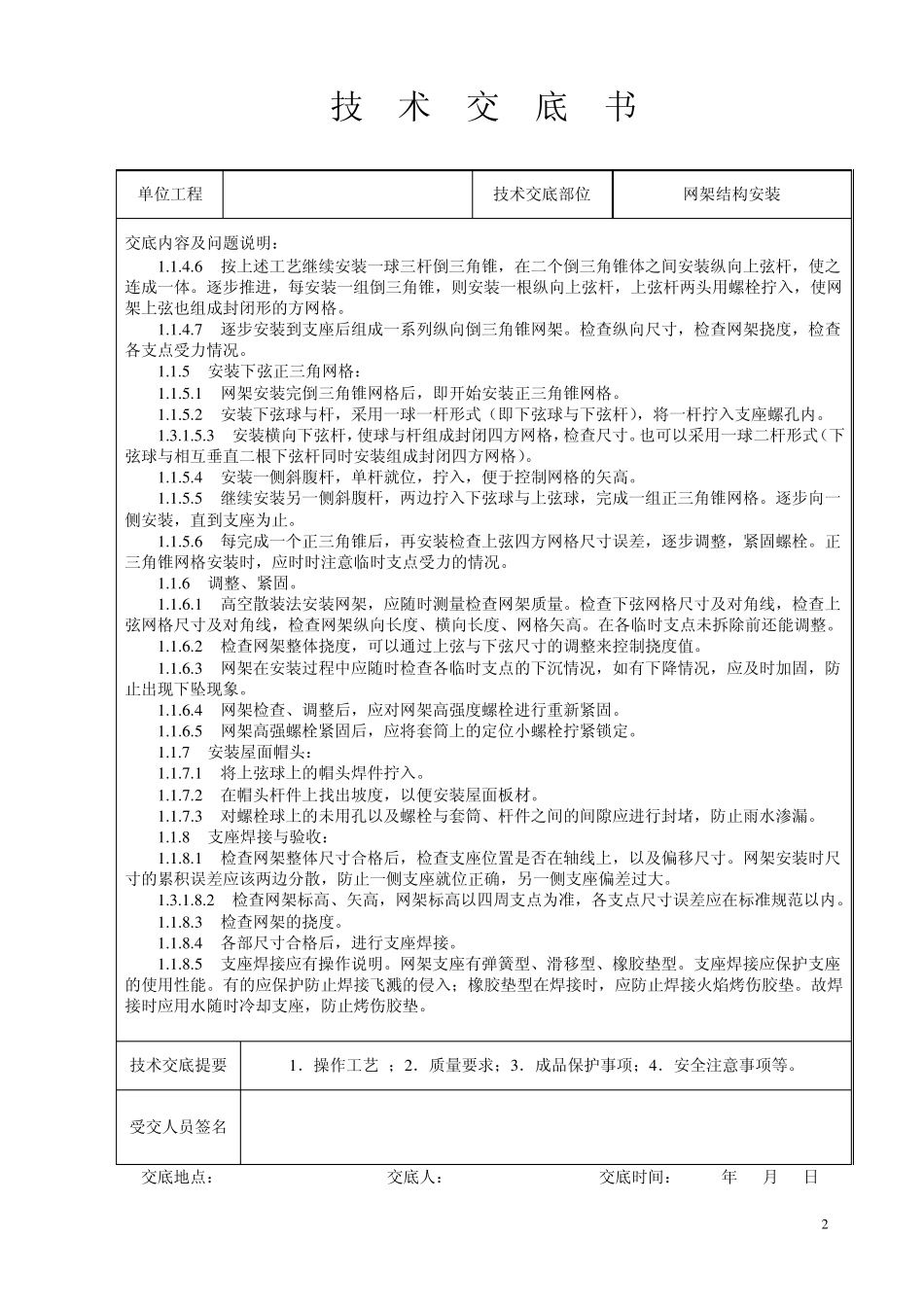

网架结构安装技术交底_第2页
2/7

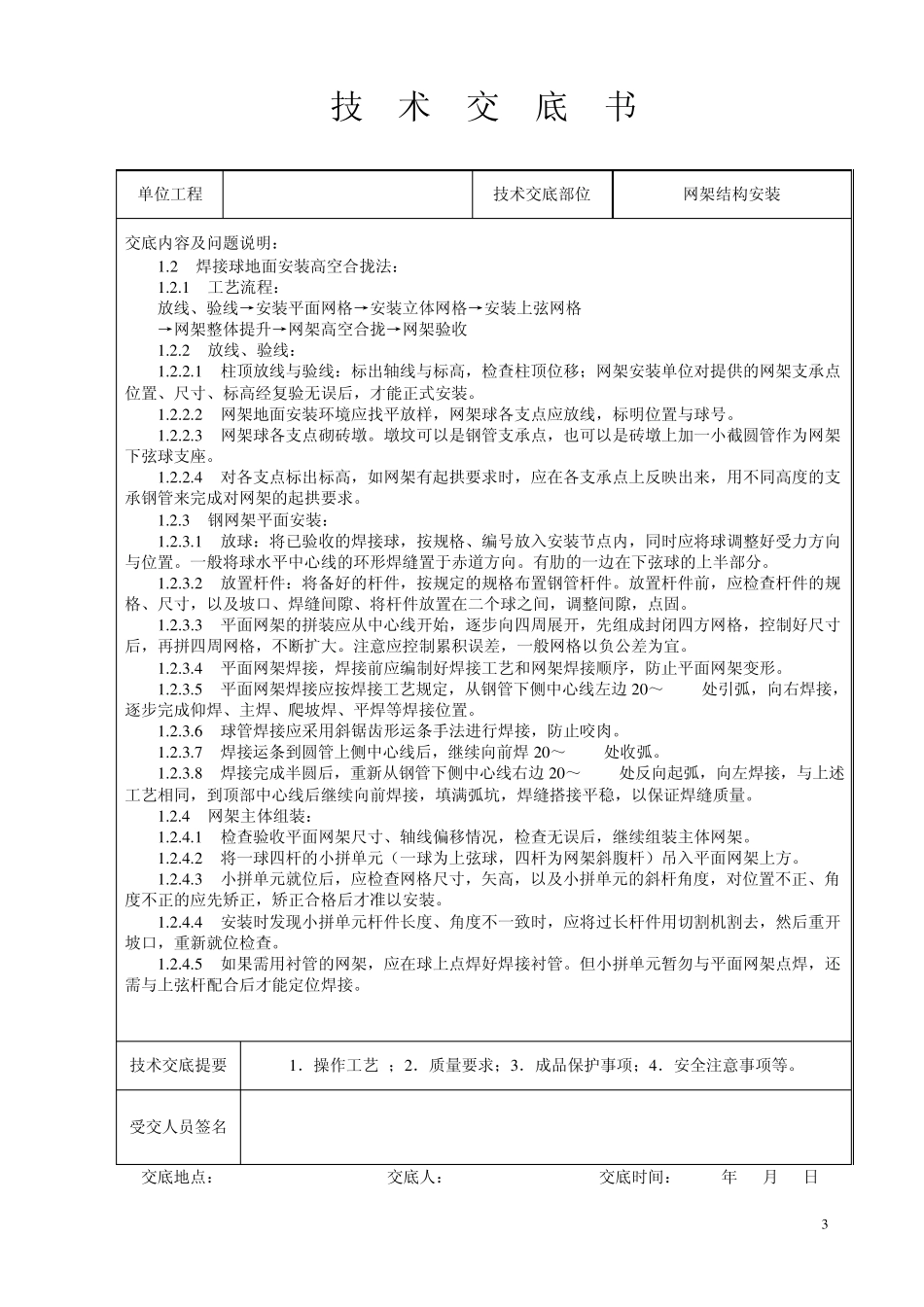

网架结构安装技术交底_第3页
3/7
1 技 术 交 底 书 单位工程 技术交底部位 网架结构安装 交底内容及问题说明: 1 .操作工艺 ; 1 .1 螺栓球正方四角锥网架高空散装法: 1 .1 .1 工艺流程: 放线、验线→安装下弦平面网格→安装上弦倒三角网格→ 安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收 1 .1 .2 放线、验线与基础检查: 1 .1 .2 .1 检查柱顶混凝土强度。检查试件报告,合格后方能在高空柱顶放线、验线。 1 ..1 .2 .2 由总包提供柱顶轴线位移情况,网架安装单位对提供的网架支承点位置、尺寸进行复验,经复验检查轴线位置、标高尺寸符合设计要求以后,才能开始安装。 1 .1 .2 .3 临时支点的位置、数量、支点高度应统一安排,支点下部应适当加固,防止网架支点局部受力过大,架子下沉。 1 .1 .3 安装下弦平面网架: 1 .1 .3 .1 将第一跨间的支座安装部位,对好柱顶轴线、中心线,用水平仪对好标高,有误差应予修正。 1 .1 .3 .2 安装第一跨间下弦球、杆,组成纵向平面网格。 1 .1 .3 .3 排好临时支点,保证下弦球的平行度,如有起拱要求时,应在临时支点上找出坡底。 1 .1 .3 .4 安装第一跨间的腹杆与上弦球,一般是一球二腹杆的小单元就位后,与下弦球拧入,固定。 1 .1 .3 .5 安装第一跨间的上弦杆,控制网架尺寸。注意拧入深度影响到整个网架的下挠度,应控制好尺寸。 1 .1 .3 .6 检查网架、网格尺寸,检查网架纵向尺寸与网架矢高尺寸。如有出入,可以调整临时支点的高低位置来控制网架的尺寸。 1 .1 .4 安装上弦倒三角网格: 1 .1 .4 .1 网架第二单元起采用连续安装法组装。 1 .1 .4 .2 从支座开始先安装一根下弦杆,检查丝扣质量,清理螺孔、螺扣,干净后拧入,同时从下弦第一跨间也装一根下弦杆,组成第一方网格,将第一节点球拧入,下弦第一网格封闭。 1 .1 .4 .3 安装倒三角锥体,将一球三杆小单元(即上一弦球、一上弦杆、二腹斜杆组成的小拼单元)吊入现场。将二斜杆支撑在下弦球上,在上方拉紧上弦杆,使上弦杆逐步靠近已安装好的上弦球,拧入。 1 .1 .4 .4 然后将斜杆拧入下弦球孔内,拧紧,另一斜杆可以暂时空着。 1 .1 .4 .5 继续安装下弦球与杆(第二网格,下弦球是一球一杆)。一杆拧入原来的下弦球螺孔内,一球在安装前沿,与另一斜杆连接拧入,横向下弦杆(第二根)安装入位,两头各与球拧入,组成下弦第二网格封闭。 技术交底...
