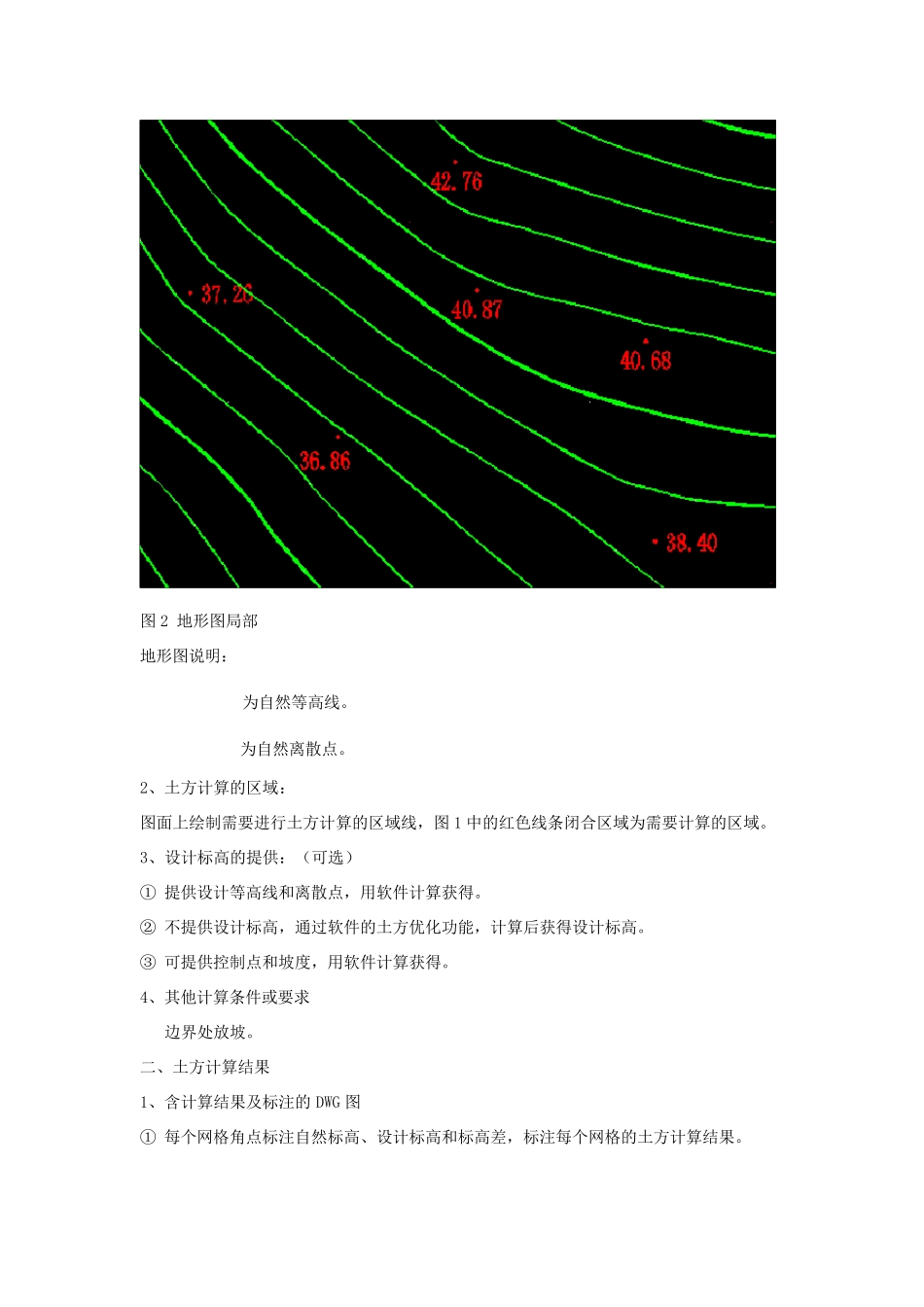

土方计算案例（网格法案例） 一、用户提供的资料： 1、客户提供的地形图： 图 1 客户发图 图2 地形图局部 地形图说明： 为自然等高线。 为自然离散点。 2、土方计算的区域： 图面上绘制需要进行土方计算的区域线，图1 中的红色线条闭合区域为需要计算的区域。 3、设计标高的提供：（可选） ① 提供设计等高线和离散点，用软件计算获得。 ② 不提供设计标高，通过软件的土方优化功能，计算后获得设计标高。 ③ 可提供控制点和坡度，用软件计算获得。 4、其他计算条件或要求 边界处放坡。 二、土方计算结果 1、含计算结果及标注的DWG 图 ① 每个网格角点标注自然标高、设计标高和标高差，标注每个网格的土方计算结果。 图3 土方网络的计算结果 ② 图面上生成土方零线（黄色线） 图4 土方零线 ③土方计算结果：每个方格网的单项填挖方结果、合计的填挖方结果、放坡的填挖方结果及总计的填挖方结果。 图5 土方计算结果 ④ 放坡绘制：可以绘制单级以及多级放坡。 图6 放坡绘制 2、EXCEL 格式计算书 ①土方结果（excel 格式）：
