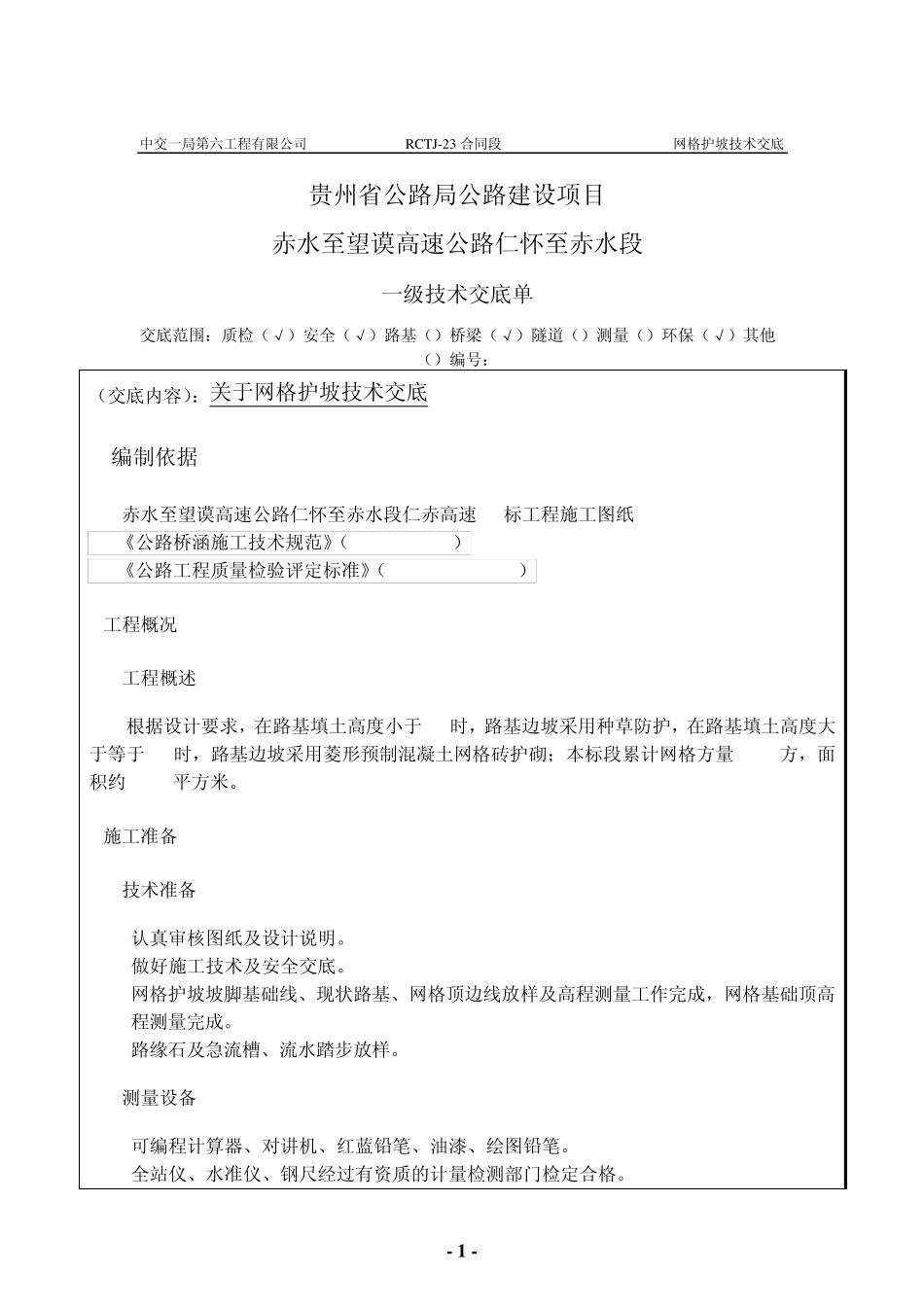

中交一局第六工程有限公司 RCTJ-23 合同段 网格护坡技术交底 - 1 - AQ-18 贵州省公路局公路建设项目 赤水至望谟高速公路仁怀至赤水段 一级技术交底单 交底范围：质检（√）安全（√）路基（）桥梁（√）隧道（）测量（）环保（√）其他（）编号： （交底内容）：关于网格护坡技术交底 1.编制依据 1.1赤水至望谟高速公路仁怀至赤水段仁赤高速23标工程施工图纸 1.2《公路桥涵施工技术规范》（JTJ041-2000） 1.3《公路工程质量检验评定标准》（JTG F80/1-2004） 2工程概况 2.1工程概述 根据设计要求，在路基填土高度小于 2m时，路基边坡采用种草防护，在路基填土高度大于等于 2m时，路基边坡采用菱形预制混凝土网格砖护砌；本标段累计网格方量 2480方，面积约 4100平方米。 3施工准备 3.1技术准备 1) 认真审核图纸及设计说明。 2) 做好施工技术及安全交底。 3) 网格护坡坡脚基础线、现状路基、网格顶边线放样及高程测量工作完成，网格基础顶高程测量完成。 4) 路缘石及急流槽、流水踏步放样。 3.2测量设备 1) 可编程计算器、对讲机、红蓝铅笔、油漆、绘图铅笔。 2) 全站仪、水准仪、钢尺经过有资质的计量检测部门检定合格。 中交一局第六工程有限公司 RCTJ-23 合同段 网格护坡技术交底 - 2 - 3.3材料准备 网格护坡、路缘石、急流槽、流水踏步施工所用各种预制构件已经进场、标准试验审批合格。现浇混凝土配合比审批合格。 3.4设备准备 机械设备提前进场，保证施工正常运转。设备表附后。 4技术措施 4.1网格护坡施工工艺流程 施工准备 → 测量放样 → 管线探查→ 基础开挖 →支立基础模板→坡脚基础砼浇筑 → 修整边坡→ 网格铺设→回填种植土→质量检查 4.2施工方法 4.2.1 网格坡脚基础开槽 测量放样完成经监理工程师验收通过，并探明施工区域无地下管线后方可进行开槽施工。开槽施工严格按设计、规范进行，严格控制开槽深度并夯实。 5.2.2坡脚基础模板支立 基础模板采用木胶板按设计尺寸进行拼装。模板线形在曲线段时每 5米放一控制点挂线施工，保证线形顺畅，符合施工要求。 4.2.3坡脚基础砼浇筑 坡脚基础砼浇筑采用C20混凝土，施工时选用30振捣棒振捣密实，顶面用光抹压光。 4.2.4修整边坡 待基础砼达设计强度后进行边坡修整，测量挂线后用人工进行削坡，局部比较厚的地方用挖掘机进行施工，不得超挖，施工过程中预留 10cm厚人工进行修整，保证坡面压实度符合设计要求...
